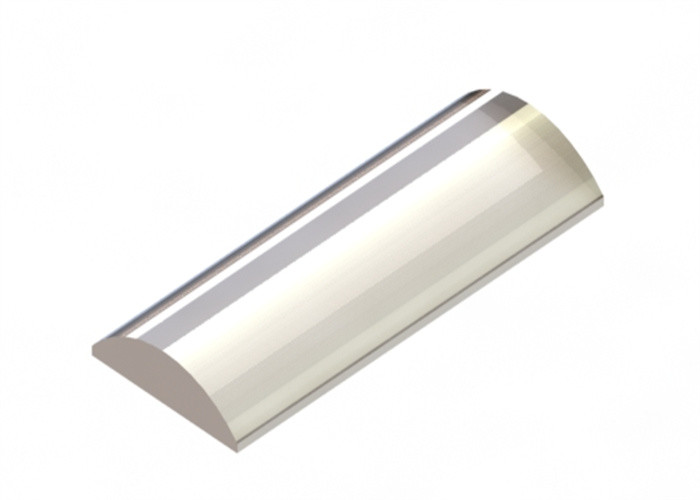

N-BK7 Optische cilinderlens Convexe cilinderlaserlenzen Rechthoekig

Overzicht:

De Plano Convex cilindrische lens wordt ook geïdentificeerd als positieve cilindrische lens.Ze zijn ideaal voor toepassingen waarbij vergroting in één dimensie vereist is.Terwijl sferische lenzen symmetrisch in twee dimensies werken op een invallende straal, werken cilindrische lenzen op dezelfde manier, maar alleen in één dimensie.Een typische toepassing is het gebruik van een paar cilindrische lenzen om een ​​anamorfe bundel te vormen.Een paar positieve cilindrische lenzen kan worden gebruikt om de uitvoer van een laserdiode te collimeren en cirkelvormig te maken.Een andere toepassingsmogelijkheid zou zijn om een ​​enkele lens te gebruiken om een ​​divergerende bundel op een detectorarray te focussen.Om de introductie van sferische aberraties te minimaliseren, moet gecollimeerd licht invallen op het gebogen oppervlak wanneer het op een lijn wordt scherpgesteld, en licht van een lijnbron moet invallen op het plano-oppervlak bij collimeren.

Algemene specificaties van Plano Convex cilindrische lens:

Materiaal	N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Saffier
Ontwerp golflengte	632,8 nm
Vlakheid van het oppervlak	N<3(0.5)@632.8nm
Oppervlaktekwaliteit	60/40 kras-Dig
Diameter Tolerantie	+0/-0,2 mm
Dikte Tolerantie	± 0,2 mm
centreren	<3 boogminuten
Brandpuntsafstand tolerantie	±2%
Helder diafragma	>90%
Afschuining	Beschermend <0,5 mm x 45 °

Standaard productenvan Plano convexe cilindrische lens:

Coating optiesvan Plano convexe cilindrische lens:

Star Optic's boven standaard plano convexe cilindrische lenzen zijn ongecoat.Om de hoeveelheid licht die door elk oppervlak van de lens wordt gereflecteerd te verminderen, zijn er ook antireflectiecoatings beschikbaar, waaronder zangerlaag MgF2, meerlaagse AR-coating, breedband meerlaagse AR-coating en AR-coating met dubbele golflengte.

Enkellaagse MgF2-coating	Meerlaagse antireflectiecoating
Boradband antireflectiecoating	Anti-reflecterende coating met dubbele golflengte

Pas je eigen lens aan:

U heeft uw volledige ontwerpvrijheid en we kunnen met complexe ontwerpen werken om u precies te geven wat u nodig heeft, inclusief optisch ontwerp, mechanisch ontwerp en optisch coatingontwerp.
