UV Fused Silica optische cilinderlens 20 mm enkelvoudige lenzen

  • UV Fused Silica Optical Cylinder Lens 20mm Single Vision Lenses
  • UV Fused Silica Optical Cylinder Lens 20mm Single Vision Lenses
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer BCYV
Min. bestelaantal 5st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails

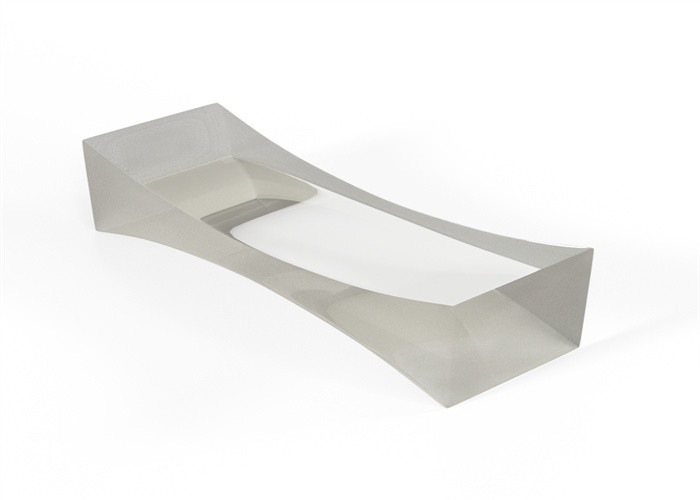

productnaam Biconcave (dubbel concave) cilindrische lens vorm geven aan rechthoekig
toepassingen Generatie van laserlijnen Functie Eendimensionale straalvorming
Oppervlakteafwerking N Coating AR-coatings voor UV. VIS en IR
Markeren

Optische cilinderlens 20 mm

,

20 mm enkelvoudige lenzen

,

UV-gesmolten silica optische cilinderlens
Laat een bericht achter
Productomschrijving



Overzicht:

De biconcave (dubbel concave) cilindrische lenswordt over het algemeen gebruikt om licht in één dimensie te vergroten of de beeldverhouding van het beeld te wijzigen.De dubbele concave cilindrische lens kan gecollimeerd ingangslicht scheiden van een lijn.Ze zijn het beste voor eendimensionale compressie van afbeeldingen, het genereren van laserlijnen en anamorfe bundelvorming.







Algemene specificaties van biconcave (dubbel concave) cilindrische lens:

Materiaal UV Gefuseerd Silica UV Fused Silica optische cilinderlens 20 mm enkelvoudige lenzen 0
Ontwerp golflengte 632,8 nm
Vlakheid van het oppervlak N<3(0.5)@632.8nm
Oppervlaktekwaliteit 60/40 kras-Dig
Diameter Tolerantie +0/-0,2 mm
Dikte Tolerantie ± 0,2 mm
centreren <3 boogminuten
Brandpuntsafstand tolerantie ±2%
Helder diafragma >90%
Afschuining Beschermend <0,5 mm x 45 °









Standaard productenvan Biconcaaf(Dubbel concaaf) cilindrische lens:

Onderdeelnr. Materiaal Y
(mm)		 X
(mm)		 F
(mm)		 R1
(mm)		 R2
(mm)		 Tc
(mm)		 Te
(mm)
BCYV1010F-20-FS UVFS 10 10 -20 -18.59 18.59 2 3.4
BCYV1020F-20-FS UVFS 10 20 -20 -18.59 18.59 2 3.4
BCYV1010F-25-FS UVFS 10 10 -30 -27.73 27.73 2 2.9
BCYV1020F-25-FS UVFS 10 20 -30 -27.73 27.73 2 2.9
BCYV2020F-50-FS UVFS 20 20 -50 -46.17 46.17 3 5.2
BCYV2020F-75-FS UVFS 20 20 -75 -69.02 69.02 3 4.5
BCYV2020F-100-FS UVFS 20 20 -100 -91,87 91,87 3 4.1
BCYV2020F-150-FS UVFS 20 20 -150 -137,57 137,57 3 3.7
BCYV2020F-200-FS UVFS 20 20 -200 -183,28 183,28 3 3.5
BCYV2020F-250-FS UVFS 20 20 -250 -228,98 228,98 3 3.4
BCYV2020F-300-FS UVFS 20 20 -300 -274,68 274,68 3 3.4
BCYV2020F-500-FS UVFS 20 20 -500 -457,49 457,49 3 3.2
BCYV2020F-1000-FS UVFS 20 20 -1000 -914,5 914,5 3 3.1







Coating optiesvanBiconcaaf(Dubbel concaaf) cilindrische lens:

Normaal gesproken zijn onze standaard Biconcave (Double concave) cilindrische lenzen ongecoat.We bieden de volgende vier typische antireflectiecoatings om het reflectielicht van beide oppervlakken te verminderen.Kies er een die van toepassing is op uw toepassing of bespreek met ons uw speciale golfbereik.



Enkellaagse MgF2-coating Meerlaagse antireflectiecoating
UV Fused Silica optische cilinderlens 20 mm enkelvoudige lenzen 1 UV Fused Silica optische cilinderlens 20 mm enkelvoudige lenzen 2



Boradband antireflectiecoating



Anti-reflecterende coating met dubbele golflengte
UV Fused Silica optische cilinderlens 20 mm enkelvoudige lenzen 3 UV Fused Silica optische cilinderlens 20 mm enkelvoudige lenzen 4







Pas je eigen lens aan:

Om de mogelijkheid te maximaliseren en te verbeteren om het ontwerp om te zetten in productie en tijd te besparen, welkom om met ons te overleggen en te bespreken, zoals materiaalbeschikbaarheid, verwerkingsproblemen en kostenefficiëntie.



Zemax ontwerp

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 5

Zemax ontwerp

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 6



Solidworks-ontwerp

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 7



Ontwerp met dunne filmcoating

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 8





Markeringen:

Cilindrische sferische lens

cilinderlaserlenzen

dubbele concave lens
