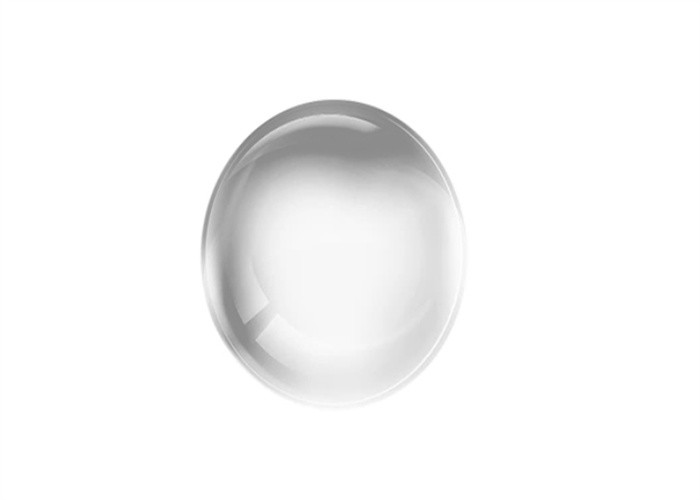

Glasvezelkoppelingsbollen Glazen bollens Ongecoate optische collimatielens

Overzicht:
Een speciale vorm van een dikke biconvexe optische lens is een bollens, meestal met de geometrische vorm van een bal (bol).Ze zijn vervaardigd uit een enkel materiaal, meestal een optisch glas met een goede transparantie in het betreffende golflengtegebied.Een veelgebruikt materiaal is gesmolten silica.

Kogellenzen en kunnen licht focussen of collimeren, afhankelijk van de geometrie van de ingangsbron.Het zijn geweldige optische componenten voor het verbeteren van de signaalkoppeling tussen vezels, zenders en detectoren.Ze worden ook gebruikt bij endoscopie, het scannen van streepjescodes, balvoorvormen voor asferische lenzen en sensortoepassingen.


Kogellenzen worden meestal gemaakt met relatief kleine diameters van enkele millimeters of soms zelfs minder dan 1 mm (microlenzen).Vooral voor dergelijke kleine afmetingen zijn ze gemakkelijker te vervaardigen dan lenzen met traditionele ontwerpen.


Een andere variant zijn halve bollenzen, die eenvoudig worden verkregen door bollenzen doormidden te snijden.
Lenzen met een halve bol zijn ook gebruikelijk en kunnen worden verwisseld met lenzen met een volle bol als de fysieke beperkingen van een toepassing een compacter ontwerp vereisen.

Star Optic biedt bolvormige lenzen en halfbolvormige lenzen gemaakt van verschillende substraatmaterialen, waaronder saffier, robijn, BK7, UV-gefuseerde silica, glas met een hoge index en germanium, ZnSe, ZnS met AR-coating.

Beschikbare diameters liggen tussen 0,3 mm en 100 mm, met diametertolerantie (sfericiteit) <0,3 µm en oppervlakteruwheid (Ra) <0,007 µm.Aangepaste bal- en halve balmodule-opties zijn ook beschikbaar op aanvraag.


Er zijn vijf belangrijke parameters die nodig zijn om ballenzen te begrijpen en te gebruiken: Diameter van invoerbron(d)(d),Diameter van bollens (D), effectieve brandpuntsafstand van bollens (EFL), achterste brandpuntsafstand van bollens (BFL) en brekingsindex van bollens (n).


Algemene specificaties van de BK7-ballens:

Materiaal	N-BK7
Diameter Tolerantie	+0/-0.005mm
Oppervlaktekwaliteit	60/40 kras-Dig
Bolvormigheid	<0,003 mm
Helder diafragma	>90%
Coating	Niet beschikbaar




Standaardproducten van BK7Ballens:
