E-O Crystal LiNbO3 frequentieverdubbeling 1064nm fasemodulatoren Z gesneden X-vlakelektroden

  • E-O Crystal LiNbO3 frequency doubling 1064nm phase modulators Z cut X face electrodes
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer LiNbO3
Min. bestelaantal 1 st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam EO Kristal LiNbO3 toepassingen -schakelaars voor Nd:YAG, Nd:YLF, Ti:Sapphire lasers,
Transparantiewaaier 420-5200nm Kristalstructuur trigonaal, ruimtegroep R3c
Snee Z-besnoeiing Mohshardheid 5
Markeren

LiNbO3 Kristal E-O

,

Laser Kristallen E-O

,

0.1mm Kristal LiNbO3
Laat een bericht achter
Productomschrijving

EO Kristal LiNbO3

Overzicht:

LiNbO3-kristallenworden veel gebruikt als frequentieverdubbeling voor golflengten van meer dan 1 μm en optische parametrische oscillatoren (OPO's) gepompt bij 1064 nm, evenals quasi-phase-matched (QPM) apparaten.Vanwege hun grote elektro-optische en akoestisch-optische coëfficiënten zijn LiNbO3-kristallen het meest gebruikte materiaal voor pockel-cellen, Q-schakelaars voor Nd:YAG-, Nd:YLF-, Ti:Sapphire-lasers en fasemodulatoren, golfgeleidersubstraten, akoestische golf (SAW) wafels, enz.

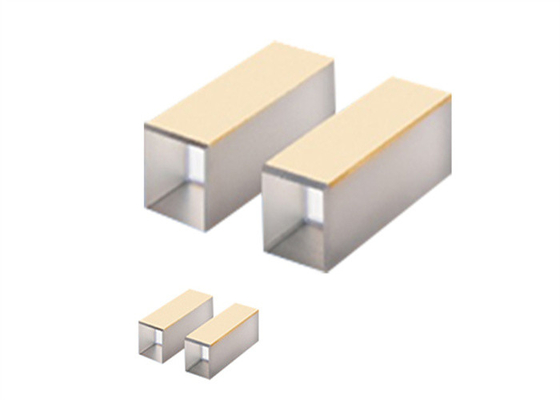

Het licht plant zich voort in de richting van de z-as en elektroden worden aangebracht op x-vlakken







Algemene specificaties vanLiNbO3-kristallen:

Dimensionale tolerantie ± 0,1 mm
Hoek Tolerantie ±0.5graden
Oppervlaktekwaliteit 20/10 Kras en graaf
Helder diafragma >90%
Vlakheid van het oppervlak <λ/8@633nm
Golffrontvervorming <λ/4@633nm
parallelliteit <20 boogseconden
haaksheid <5 boogminuten
AR-coating R<0,25%@centrale golflengte
Schade drempel >5J/cm2, 20ns, 20Hz, 1064nm







Standaardproducten van LiNbO3-kristallen:

PN. Materiaal

Dimensie

(mm)

Lengte

(mm)

 Snee Eind oppervlak Zijoppervlak
LNO3315

LiNbO3

 3X3 15 Z-snede

AR/AR@1064nm

X Face Au-elektroden
LNO4415

LiNbO3

 4X4 15 Z-snede

AR/AR@1064nm

X Face Au-elektroden
LNO6625

LiNbO3

 6X6 25 Z-snede

AR/AR@1064nm

X Face Au-elektroden
LNO9925

LiNbO3

 9X9 25 Z-snede

AR/AR@1064nm

X Face Au-elektroden







Fysische en optische eigenschappen van LiNbO3-kristallen:

Kristal structuur Trigonaal, ruimtegroep R3c
Celparameters een = 0.515A, c = 13.863A, Z = 6A
Smeltpunt 1255 ± 5OC
Curie punt 1140 ± 5OC
Mohs-hardheid 5
Dikte 4,64 g/cm²3
Absorptiecoëfficiënt ~ 0,1%/cm@1064nm
Oplosbaarheid onoplosbaar in water
Relatieve diëlektrische constante eT11/e0: 85
eT33/e0: 29.5
Thermische uitzettingscoëfficiënten(@25OC) ||a, 2,0 x 10-6/K
||c, 2,2 x 10-6/K
Warmtegeleiding 38 W/m2/K @ 25OC
Transparantie bereik 420-5200nm
Optische homogeniteit ~5 x 10-5/cm
Sellmeier-vergelijkingen( λ in um) nO2= 4,9048+0,11768/(λ2- 0,04750) - 0,027169λ2
ne2= 4,5820+0,099169/(λ2- 0,04443) - 0,021950λ2
NLO-coëfficiënten d33= 34,4 uur/V
d31= ged15= 17.95 uur/V
d22= 15.07 uur/V
Elektro-optische coëfficiënten gT33= 32 uur/V, gS33= 31 uur/V
gT31= 22.00 uur/V, gS31= 20.6 pm/V
gT22= 18.8 uur/V, gS22= 15.4 uur/V
Halfgolfspanning, gelijkstroom Elektrisch veld ||z, licht ⊥z 3,03 KV
Elektrisch veld ||x of y, licht ||z 4,02 KV
Efficiëntie NLO Coëfficiënten deff=17.7pm/V of~14.6xd36(KDP) voor frequentieverdubbeling 1300nm;
deff=17.3pm/V of~13.6xd36(KDP) voor OPO gepompt op 1300nm;
deff=17.6pm/V of~45xd36(KDP) voor quasi-fase-gematchte structuur;
Schade drempel 200 MW/cm32
