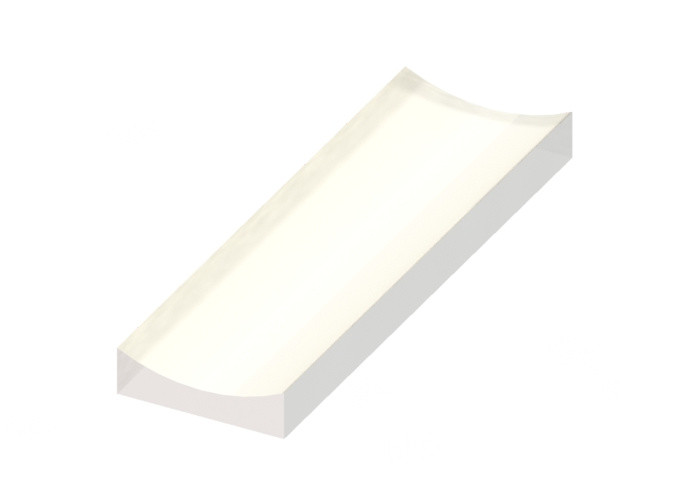

Plano optische cilinderlens N-SF11 beschikbaar Ongecoate aangepaste lens

Overzicht:

Plano concave cilindrische lenswordt ook wel negatieve cilindrische lens genoemd, werkt als plano-concave sferische lenzen, behalve op slechts één as.Deze lenzen worden gebruikt in toepassingen die een eendimensionale vormgeving van een lichtbron vereisen.Een typische toepassing is het gebruik van een enkele cilindrische lens om een ​​gecollimeerde laser om te zetten in een lijngenerator.Paren cilindrische lenzen kunnen worden gebruikt om beelden anamorf te vormen.Om de introductie van aberratie te minimaliseren, moet het gebogen oppervlak van de lens naar de bron zijn gericht wanneer deze wordt gebruikt om een ​​straal te divergeren.

Algemene specificaties vanPlano concave cilindrische lens:

Materiaal	N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Saffier
Ontwerp golflengte	632,8 nm
Vlakheid van het oppervlak	N<3(0.5)@632.8nm
Oppervlaktekwaliteit	60/40 kras-Dig
Diameter Tolerantie	+0/-0,2 mm
Dikte Tolerantie	± 0,2 mm
centreren	<3 boogminuten
Brandpuntsafstand tolerantie	±2%
Helder diafragma	>90%
Afschuining	Beschermend <0,5 mm x 45 °

Standaard productenvan Plano concave cilindrische lens:

Coating optiesvan Plano concave cilindrische lens:

Dezestandaard-N-BK7 plano concave cilinderlenzen zijn verkrijgbaar zonder coating of met een van onze vier typische antireflectiecoatings hieronder,die de hoeveelheid straal die door elk vlak van de lens wordt gereflecteerd, kan verminderen.

Enkellaagse MgF2-coating	Meerlaagse antireflectiecoating
Boradband antireflectiecoating	Anti-reflecterende coating met dubbele golflengte

Pas je eigen lens aan:

U heeft uw volledige ontwerpvrijheid en we kunnen met complexe ontwerpen werken om u precies te geven wat u nodig heeft, inclusief optisch ontwerp, mechanisch ontwerp en optisch coatingontwerp.
