400-1100 nm optische glasfilters N-BK7 reflecterend neutraal dichtheidsfilter

  • 400-1100nm Optical Glass Filters N-BK7 Reflective Neutral Density Filter
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer Ndf-r
Min. bestelaantal Bespreekbaar
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Reflecterend Neutral Density (ND) filter Golflengte 400-1100nm
Coating materiaal Inconel-coating toepassingen low-power
Substraat N-BK7, UVFS Diameter 25.4mm
Optische Dichtheid 0,1~4,0
Markeren

1100nm optische glasfilters

,

optische glasfilters N-BK7

,

N-BK7 reflecterend neutraal dichtheidsfilter
Laat een bericht achter
Productomschrijving

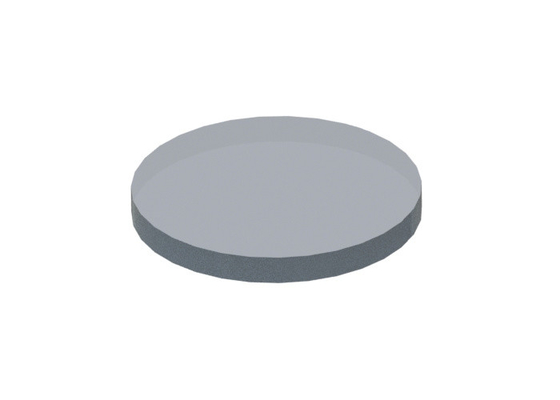

Reflecterend Neutral Density (ND) filter

Overzicht:

Reflective Neutral Density (ND) filters zorgen voor uniforme demping over het brede spectrale bereik van 400 tot 1100 nm.



Reflecterende ND-filters bestaan ​​uit een N-BK7 glas of UV fused silica substraat met aan één zijde een metalen (Inconel) coating.Inconel is een metaallegering die zorgt voor een vlakke spectrale respons van UV naar nabij IR.Om de levensduur van reflecterende ND-filters te verlengen, raden we aan contactloze reinigingsmethoden te gebruiken (zoals perslucht) om schade aan de coating te voorkomen en het gebruik van deze filters in vochtige omgevingen te vermijden om oxidatie te voorkomen.



Hoewel dit reflecterende ND-filters zijn, absorbeert de Inconel-coating wel een deel van het invallende licht, wat het gebruik van deze filters beperkt tot toepassingen met een laag vermogen.



Om de beste prestaties te bereiken, moet er licht invallen op de kant met de Inconel-coating, hierdoor kan verzwakking optreden voordat etalon-effecten optreden in het filtersubstraat.







Algemene specificaties van reflecterende neutrale dichtheid (ND)Filter:

Materiaal BK7, UV Gefuseerd Kiezelzuur
Dimensie Tolerantie +0,0/-0,2 mm
Dikte Tolerantie ± 0,2 mm
Oppervlaktekwaliteit 80/50 krabben en graven
Helder diafragma >90%
Vlakheid <2λ@632.8nm
parallelliteit <5 boogminuten
Afschuining Beschermend <0,5 mm x 45 °
Coating Metallic (Inconel) reflecterende coating
OD-tolerantie OD±10%@Design Golflengte







Standaardproducten met reflecterende neutrale dichtheid (ND)Filter:

PN.

Dimensie

(mm)

Dankbaarheid

(mm)

 OD

Overdragen

(%)

Ontwerp golflengte

(nm)
RNDF25-0.1-400-1100 25.4 2 0.1 79 400-1100nm
RNDF25-0.2-400-1100 25.4 2 0.2 63 400-1100nm
RNDF25-0.3-400-1100 25.4 2 0.3 50 400-1100nm
RNDF25-0.4-400-1100 25.4 2 0,4 40 400-1100nm
RNDF25-0.5-400-1100 25.4 2 0,5 32 400-1100nm
RNDF25-0.8-400-1100 25.4 2 0,8 16 400-1100nm
RNDF25-1.0-400-1100 25.4 2 1.0 10 400-1100nm
RNDF25-2.0-400-1100 25.4 2 2.0 1 400-1100nm
RNDF25-3.0-400-1100 25.4 2 3.0 0.1 400-1100nm
RNDF25-4.0-400-1100 25.4 2 4.0 0.01 400-1100nm







Spectrumgrafieken van reflecterendNeutrale dichtheid (ND)Filter:



400-1100nm reflecterend ND-filter OD0.1

400-1100 nm optische glasfilters N-BK7 reflecterend neutraal dichtheidsfilter 0



400-1100nm reflecterend ND-filter OD0.2

400-1100 nm optische glasfilters N-BK7 reflecterend neutraal dichtheidsfilter 1



400-1100nm reflecterend ND-filter OD0.3

400-1100 nm optische glasfilters N-BK7 reflecterend neutraal dichtheidsfilter 2



400-1100nm reflecterend ND-filter OD0.4

400-1100 nm optische glasfilters N-BK7 reflecterend neutraal dichtheidsfilter 3



400-1100nm reflecterend ND-filter OD0.5

400-1100 nm optische glasfilters N-BK7 reflecterend neutraal dichtheidsfilter 4



400-1100nm reflecterend ND-filter OD0.8

400-1100 nm optische glasfilters N-BK7 reflecterend neutraal dichtheidsfilter 5



400-1100nm reflecterend ND-filter OD1

400-1100 nm optische glasfilters N-BK7 reflecterend neutraal dichtheidsfilter 6



400-1100nm reflecterend ND-filter OD2

400-1100 nm optische glasfilters N-BK7 reflecterend neutraal dichtheidsfilter 7



400-1100nm reflecterend ND-filter OD3

400-1100 nm optische glasfilters N-BK7 reflecterend neutraal dichtheidsfilter 8



400-1100nm reflecterend ND-filter OD4

400-1100 nm optische glasfilters N-BK7 reflecterend neutraal dichtheidsfilter 9
