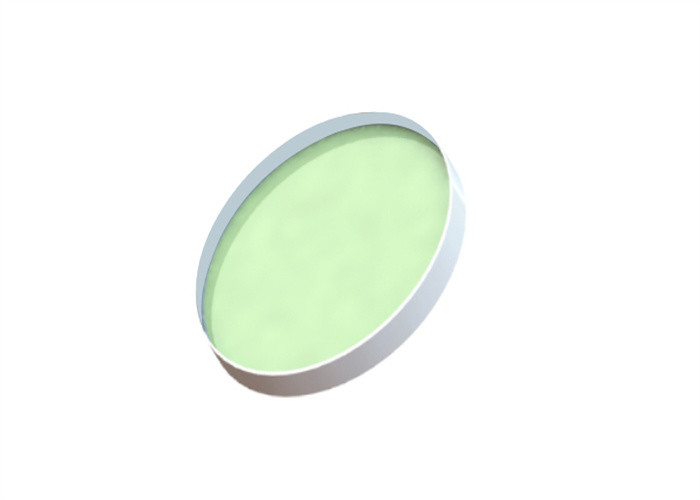

N-BK7 Optische glazen ramen 25,4 mm AR-gecoate ramen Aangepaste golflengte

  • N-BK7 Optical Glass Windows 25.4mm AR Coated Windows Custom Wavelength
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer ARW
Min. bestelaantal 1 st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam AR-gecoate ramen Substraat N-BK7, UVFS
Golflengten 266nm, 355nm, 532nm, 1064nm, 400-700nm, 650-1100nm Golffrontvervorming <λ/10@633nm
Coating Aan beide zijden voorzien van een AR-coating met hoog vermogen Restreflectie R
Markeren

N-BK7 optische glazen ramen

,

optische glazen ramen 25

,

4 mm
Laat een bericht achter
Productomschrijving

Ramen met AR-coating, UV-VIS-NIR N-BK7 en ramen van gefuseerd silicium




Overzicht:
Terwijl ongecoate ramen typische verliezen hebben van ongeveer 4% per oppervlak, verminderen de antireflectiecoatings dit tot Ravg < 0,5%.Star Optic biedt verschillende AR-gecoate Windows-toepassingen, van UV-, VIS- tot NIR-golflengtebereik.

Neem gerust contact met ons op voor uw specifieke golflengte.



Algemene specificaties van AR Coated Windows:

MateriaalN-BK7, UV Gefuseerd Silica
Golffrontvervorming<λ/4@633nm per 25 mm (standaard)
<λ/10@633nm per 25 mm (hoge precisie)
Oppervlaktekwaliteit

60/40 scratch-Dig (standaard)
20/10 Scratch-Dig (hoge precisie)

Dimensie Tolerantie+0/-0,2 mm
Dikte Tolerantie± 0,2 mm
parallelliteit

<1 boogminuut (standaard)
<10 boogseconden (hoge precisie)

Helder diafragma>90%
AfschuiningBeschermend <0,5 mm x 45 °
CoatingSmalle band: R<0,25% per oppervlak, AOI=0deg
Breedband: R<0,5% per oppervlak, AOI=0 graden
Schade drempelBK7: >5J/cm2, 20ns, 20Hz, @1064nm
UVFS: >10J/cm2, 20ns, 20Hz, @1064nm




Standaardproducten van AR CoatedRamen:

Onderdeelnr.Materiaal

Diameter
(mm)

Dikte
(mm)

Coating
ARW1203-260-270UVFS12.73.0260-270
ARW2506-260-270UVFS25.46.35 uur260-270
ARW5006-260-270UVFS50.86.35 uur260-270
ARW1203-351-355UVFS12.73.0351-355
ARW2506-351-355UVFS25.46.35 uur351-355
ARW5006-351-355UVFS50.86.35 uur351-355
ARW1203-400-700N-BK712.73.0400-700
ARW2506-400-700N-BK725.46.35 uur400-700
ARW5006-400-700N-BK750.86.35 uur400-700
ARW1203-524-532N-BK712.73.0524-532
ARW2506-524-532N-BK725.46.35 uur524-532
ARW5006-524-532N-BK750.86.35 uur524-532
ARW1203-630-660N-BK712.73.0630-660
ARW2506-630-660N-BK725.46.35 uur630-660
ARW5006-630-660N-BK750.86.35 uur630-660
ARW1203-650-1100N-BK712.73.0650-1100
ARW2506-650-1100N-BK725.46.35 uur650-1100
ARW5006-650-1100N-BK750.86.35 uur650-1100
ARW1203-780-810N-BK712.73.0780-810
ARW2506-780-810N-BK725.46.35 uur780-810
ARW5006-780-810N-BK750.86.35 uur780-810
ARW1203-1047-1064N-BK712.73.01047-1064
ARW2506-1047-1064N-BK725.46.35 uur1047-1064
ARW5006-1047-1064N-BK750.86.35 uur1047-1064





Coatinggrafieken van AR CoatedRamen:



260-270nm AR gecoat venster
N-BK7 Optische glazen ramen 25,4 mm AR-gecoate ramen Aangepaste golflengte 0



351-355nm AR gecoat venster
N-BK7 Optische glazen ramen 25,4 mm AR-gecoate ramen Aangepaste golflengte 1



400-700 nm AR gecoat venster
N-BK7 Optische glazen ramen 25,4 mm AR-gecoate ramen Aangepaste golflengte 2



524-532nm AR gecoat venster
N-BK7 Optische glazen ramen 25,4 mm AR-gecoate ramen Aangepaste golflengte 3



630-660nm AR gecoat venster
N-BK7 Optische glazen ramen 25,4 mm AR-gecoate ramen Aangepaste golflengte 4



650-1100nm AR gecoat venster
N-BK7 Optische glazen ramen 25,4 mm AR-gecoate ramen Aangepaste golflengte 5



780-810nm AR gecoat venster
N-BK7 Optische glazen ramen 25,4 mm AR-gecoate ramen Aangepaste golflengte 6



1047-10640nm AR gecoat venster
N-BK7 Optische glazen ramen 25,4 mm AR-gecoate ramen Aangepaste golflengte 7
