Sferische Edmund Optics Cilindrische lensas Transparant 40 Scratch Dig

Overzicht:

Cilindrische lenzen worden gebruikt om lijnen te creëren of om de bundel in één richting uit te breiden.Hun optische eigenschappen en aberraties komen overeen met die van sferische optica.Star Optic biedt plano-concave en plano-convexe cilindrische lenzen in rechthoekige, vierkante en ronde vorm.Rechthoekige en vierkante cilindrische lenzen hebben een duidelijk gedefinieerde optische as.Ronde cilindrische lenzenzijn iets moeilijker aan te passen, maar kunnen worden geïntegreerd in standaard lensvattingen.

Vergelijkbaar met rechthoekige plano-convexe cilindrische lenzen,ronde plano-convexe cilindrische lenzenworden gebruikt bij het maken van lijnen.Enronde plano-concave cilindrische lenzenzijn vergelijkbaar met rechthoekige plano-concave cilindrische lenzen die worden gebruikt bij bundeluitbreiding.In tegenstelling tot rechthoekige substraten hebben deze lenzen echter het voordeel dat ze kunnen worden gebruikt met standaard lensvattingen.

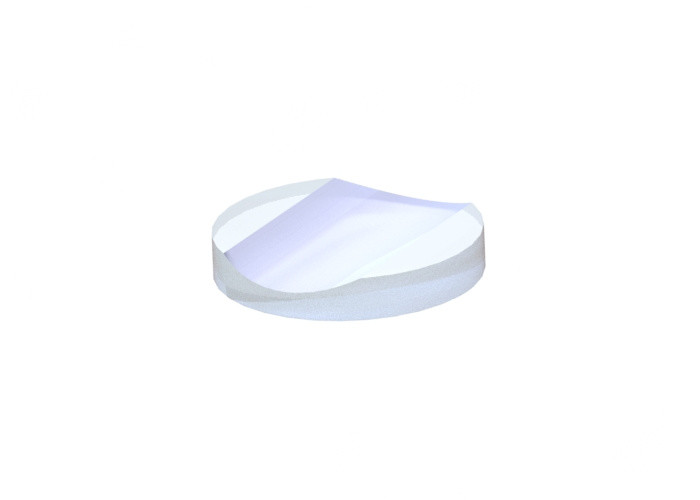

Algemene specificaties van ronde plano-concave cilindrische lens:

Materiaal	UV Gefuseerd Silica
Ontwerp golflengte	632,8 nm
Vlakheid van het oppervlak	N<3(0.5)@632.8nm
Oppervlaktekwaliteit	60/40 kras-Dig
Diameter Tolerantie	+0/-0,2 mm
Dikte Tolerantie	± 0,2 mm
centreren	<3 boogminuten
Brandpuntsafstand tolerantie	±2%
Helder diafragma	>90%
Afschuining	Beschermend <0,5 mm x 45 °

Standaard producten Van ronde plano-concave cilindrische lens:

Coatingopties Of Ronde plano-concave cilindrische lens:

Star Optic's boven standaard ronde cilindrische lenzen zijn ongecoat.Om de hoeveelheid licht die door elk oppervlak van de lens wordt gereflecteerd te verminderen, zijn er ook antireflectiecoatings beschikbaar, waaronder zangerlaag MgF2, meerlaagse AR-coating, breedband meerlaagse AR-coating en AR-coating met dubbele golflengte.

Enkellaagse MgF2-coating	Meerlaagse antireflectiecoating
Boradband antireflectiecoating	Anti-reflecterende coating met dubbele golflengte

Montagemogelijkheden voorRonde plano-concave cilindrische lens:

Net als de sferische lenzen kunnen de ronde cilindrische lenzen worden gemonteerd met onze vaste of verstelbare lensbevestiging voor een eenvoudigere bediening.

Pas je eigen lens aan:

U heeft uw volledige ontwerpvrijheid en we kunnen met complexe ontwerpen werken om u precies te geven wat u nodig heeft, inclusief optisch ontwerp, mechanisch ontwerp en optisch coatingontwerp.
