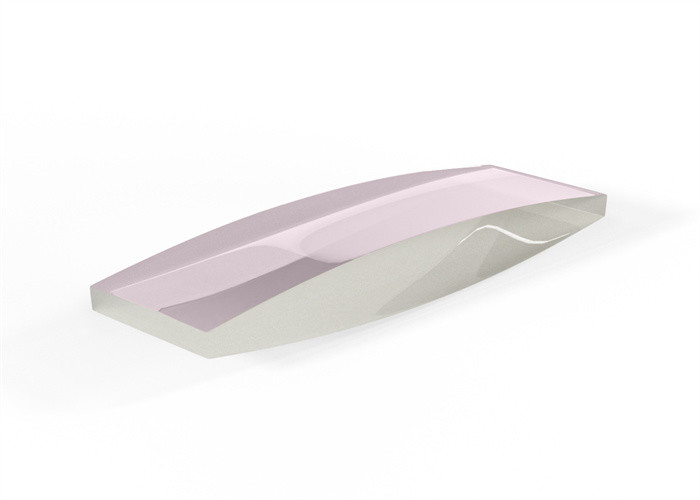

60 Scratch Dig dubbele bolle cilinderlens 10 mm in laseremissie

  • 60 Scratch Dig Double Convex Cylinder Lens 10mm In Laser Emission
  • 60 Scratch Dig Double Convex Cylinder Lens 10mm In Laser Emission
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer BCYX
Min. bestelaantal 5st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Biconvexe (dubbelconvexe) cilindrische lens Van rechthoekig
Het werk Golflengte UV, VIS tot IR Polijsten N
Kunstmatig 60/40 kras-Dig Coating AR-coating voor UV, VIS en IR
Markeren

60 Scratch Dig Dubbele bolle lens

,

bolle cilindrische lens 60 Scratch Dig

,

10 mm dubbele bolle lens
Laat een bericht achter
Productomschrijving

Biconvex (dubbel-convex) cilindrische lens, rechthoekig, N-BK7

Overzicht:

De biconvexe (dubbelconvexe) cilindrische lenzen worden voornamelijk gebruikt om de ontwerpvereisten van de afbeeldingsgrootte te wijzigen.U kunt bijvoorbeeld een puntvlek omzetten in een lijnvlek of de hoogte van de afbeelding wijzigen zonder de breedte van de afbeelding te wijzigen.Ze kunnen worden toegepast in lineaire detectorverlichting, barcodescanning, holografische verlichting, optische informatieverwerking, computer, laseremissie.Optische cilindrische lenzen worden ook veel gebruikt in krachtige lasersystemen en bundellijnen voor synchrotronstraling.Tegelijkertijd worden de vereisten voor biconvexe cilindrische lenzen steeds hoger, vooral in krachtige laserresonatorholten en lijninterferometers voor lange afstanden en andere uiterst nauwkeurige testinstrumenten en -apparaten.







Algemene specificaties van Biconvex(Dubbel-convex)cilindrische lens:

Materiaal N-BK7 60 Scratch Dig dubbele bolle cilinderlens 10 mm in laseremissie 0
Ontwerp golflengte 632,8 nm
Vlakheid van het oppervlak N<3(0.5)@632.8nm
Oppervlaktekwaliteit 60/40 kras-Dig
Diameter Tolerantie +0/-0,2 mm
Dikte Tolerantie ± 0,2 mm
centreren <3 boogminuten
Brandpuntsafstand tolerantie ±2%
Helder diafragma >90%
Afschuining Beschermend <0,5 mm x 45 °







Standaard productenvan Biconvex(Dubbel-convex) cilindrische lens:

Onderdeelnr. Materiaal Y
(mm)		 X
(mm)		 F
(mm)		 R1
(mm)		 R2
(mm)		 Tc
(mm)		 Te
(mm)
BCYX1010F12 N-BK7 10 10 12.7 12.73 -12.73 4.1 2
BCYX1020F12 N-BK7 10 20 12.7 12.73 -12.73 4.1 2
BCYX1010F20 N-BK7 10 10 20 20.03 -20.03 3.3 2
BCYX1020F20 N-BK7 10 20 20 20.03 -20.03 3.3 2
BCYX1010F25 N-BK7 10 10 25 25.23 -25.23 3 2
BCYX1020F25 N-BK7 10 20 25 25.23 -25.23 3 2
BCYX2020F50 N-BK7 20 20 50 51.51 -51.51 4 2
BCYX2020F75 N-BK7 20 20 75 76,7 -76,7 3.3 2
BCYX2020F100 N-BK7 20 20 100 102.33 -102.33 4 3
BCYX2020F150 N-BK7 20 20 150 153,85 -153,85 3.7 3
BCYX2020F200 N-BK7 20 20 200 205,44 -205,44 3.5 3
BCYX2020F250 N-BK7 20 20 250 256,97 -256,97 3.4 3
BCYX2020F300 N-BK7 20 20 300 308,49 -308,49 3.3 3
BCYX2020F500 N-BK7 20 20 500 514,55 -514,55 3.2 3
BCYX2020F1000 N-BK7 20 20 1000 1029,66 -1029,66 3.1 3







Coating optiesvanBiconvex(Dubbel-convex) cilindrische lens:

Normaal gesproken worden onze standaard Biconvex (Dubbel convex) cilindrische lenzen aangeboden zonder coating.

Sommige toepassingen vereisen dat lensoppervlakken een antireflectiecoating hebben om het reflectielicht van beide gezichten te minimaliseren.We bieden hieronder vier klassieke coatings en ondersteunen aangepaste ontwerpgolflengten.



Enkellaagse MgF2-coating Meerlaagse antireflectiecoating
Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 1 Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 2



Boradband antireflectiecoating



Anti-reflecterende coating met dubbele golflengte
Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 3 Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 4







Pas je eigen lens aan:

Om de mogelijkheid te maximaliseren en te verbeteren om het ontwerp om te zetten in productie en tijd te besparen, welkom om met ons te overleggen en te bespreken, zoals materiaalbeschikbaarheid, verwerkingsproblemen en kostenefficiëntie.



Zemax ontwerp

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 5

Zemax ontwerp

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 6



Solidworks-ontwerp

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 7



Ontwerp met dunne filmcoating

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 8
