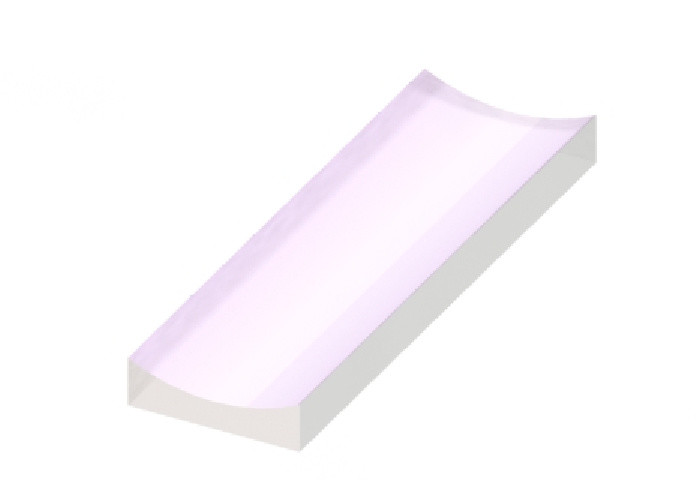

CAF2 cilindrische concave lens gebogen oppervlakte cilinder laserlenzen

Overzicht:

Wordt de Plano Concave Cilindrische lens ook genoemd negatieve cilindrische lenshandeling als plano-concave sferische lenzen, behalve op slechts één as. Deze lenzen worden gebruikt in toepassingen die het ééndimensionale gestalte geven van een lichtbron vereisen. Een typische toepassing moet één enkele cilindrische lens gebruiken om een gecollimeerde laser in een lijngenerator te veranderen. De paren cilindrische lenzen kunnen worden gebruikt om beelden anamorphically gestalte te geven. De introductie van aberratie minimaliseren, zou de gebogen oppervlakte van de lens de bron moeten onder ogen zien wanneer gebruikt om te divergeren een straal.

Algemene Specificaties van de Concave Cilindrische Lens van Plano:

Materiaal	N-BK7, UVfs, n-SF11, CaF2, Si, Duitsland, ZnSe, Saffier
Ontwerpgolflengte	632.8nm
Oppervlaktevlakheid	N<3>
Oppervlaktekwaliteit	60/40 kras-graaft
Diametertolerantie	+0/-0.2mm
Diktetolerantie	±0.2mm
Centration	<3 arc="" minutes="">
Brandpuntsafstandtolerantie	±2%
Duidelijke Opening	>90%
Afkanting	Beschermend<0>

Standaardproducten van de Concave Cilindrische Lens van Plano:

Deklaagopties van de Concave Cilindrische Lens van Plano:

Deze standaarduvfs-lenzen van de plano concave cilinder zijn beschikbare niet bekleed of met één van onze vier typische antirefectiondeklagen hieronder, die kunnen de hoeveelheid straal relfected verminderen van elk gezicht van de lens.

Enige Laagmgf2 Deklaag	Multi-layer anti-Weerspiegelende Deklaag
Boradband anti-Weerspiegelende Deklaag	Dubbele Golflengte anti-Weerspiegelende Deklaag

Douane Uw Eigen Lens:

U hebt uw volledige ontwerpvrijheid, en wij kunnen met complexe ontwerpen werken om u precies te worden wat u met inbegrip van optisch ontwerp, mechanisch ontwerp en optisch deklaagontwerp nodig hebt.
