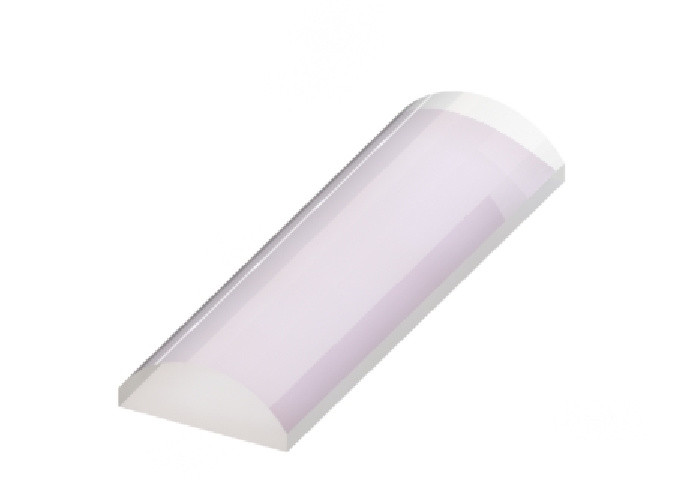

UV FS bolle cilindrische lens 632,8 nm cilindrische lens 40 krasgraven

Overzicht:

De Convexe Cilindrische Lens van Plano wordt ook geïdentificeerd als positieve cilindrische lens. Zij zijn ideaal voor toepassingen die vergroting in één afmeting vereisen. Terwijl de sferische lenzen symmetrisch in twee afmetingen op een inherente straal handelen, handelen de cilindrische lenzen op dezelfde manier maar slechts in één afmeting. Een typische toepassing moet een paar cilindrische lenzen gebruiken om het anamorphic vormen van een straal te verstrekken. Een paar positieve cilindrische lenzen kan worden gebruikt om de output van een laserdiode te collimeren en een rondschrijven te sturen. Een andere toepassingsmogelijkheid zou één enkele lens moeten gebruiken om een het divergeren straal op een detectorserie te concentreren. Om de introductie van sferische aberraties te minimaliseren, zou het gecollimeerde licht op de gebogen oppervlakte inherent moeten zijn wanneer het concentreren van het aan een lijn, en het licht uit een lijnbron op de planooppervlakte inherent moeten zou zijn wanneer het collimeren.

Algemene Specificaties van de Convexe Cilindrische Lens van Plano:

Materiaal	N-BK7, UVfs, n-SF11, CaF2, Si, Duitsland, ZnSe, Saffier
Ontwerpgolflengte	632.8nm
Oppervlaktevlakheid	N<3>
Oppervlaktekwaliteit	60/40 kras-graaft
Diametertolerantie	+0/-0.2mm
Diktetolerantie	±0.2mm
Centration	<3 arc="" minutes="">
Brandpuntsafstandtolerantie	±2%
Duidelijke Opening	>90%
Afkanting	Beschermend<0>

Standaardproducten van de Convexe Cilindrische Lens van Plano:

Deklaagopties van de Convexe Cilindrische Lens van Plano:

Convexe cilindrische lenzen van ster zijn de Optische bovengenoemde standaardplano niet bekleed. die de hoeveelheid licht te verminderen van elke oppervlakte van de lens wordt weerspiegeld, antireflection zijn de deklagen met inbegrip van zangerlaag MgF2, multi-layer deklaag van AR, de Breedband multi-layer deklaag van AR en de Dubbele deklaag van golflengtear ook beschikbaar.

Enige Laagmgf2 Deklaag	Multi-layer anti-Weerspiegelende Deklaag
Boradband anti-Weerspiegelende Deklaag	Dubbele Golflengte anti-Weerspiegelende Deklaag

Douane uw eigen lens:

U hebt uw volledige ontwerpvrijheid, en wij kunnen met complexe ontwerpen werken om u precies te worden wat u met inbegrip van optisch ontwerp, mechanisch ontwerp en optisch deklaagontwerp nodig hebt.
