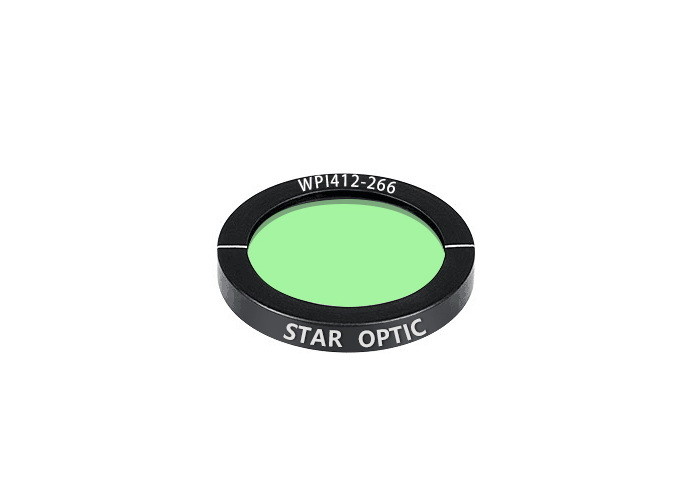

266nm Zero Order Kwartgolfplaat 20Hz Ondersteunt krachtige lasers

  • 266nm Zero Order Quarter Wave Plate 20Hz Support High Power Lasers
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer WPI
Min. bestelaantal 5st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Luchtgeplaatste nulde orde λ/4 kwartgolfplaat Functie Converteer lineaire polarisatie naar circulaire polarisatie en vice versa
Structuur Luchtgeplaatste structuur met dubbele plaat Hoofdkenmerk Brede werkende spectrale bandbreedte
Coating Beide zijden AR gecoat Schadedrempel >10J/cm2, 20ns, 20Hz @1064nm
Markeren

266nm kwartgolfplaat van nulde orde

,

kwartgolfplaat 266nm

,

kwartgolfplaat van nulde orde 20Hz
Laat een bericht achter
Productomschrijving

Luchtgeplaatste nulde orde λ/4 kwartgolfplaat, hoge schadedrempel

Overzicht:

Luchtgeplaatste nulde orde golfplaat wordt gebouwd door een afstandsring tussen de twee multi-orde golfplaten te plaatsen om ertussen een luchtspleet te vormen.De langzame as van de ene golfplaat is uitgelijnd met de snelle as van de andere golfplaat.Om de vereiste retardace te bereiken, zullen de dikteverschillen van de twee golfplaten met meerdere ordes nauwkeurig op elkaar worden afgestemd.Voor krachtige lasers en toepassingen die een hoge schadedrempel moeten weerstaan, is luchtgeplaatste nulde orde golfplaat zeker een goede keuze.





Belangrijkste kenmerken van Air SpacedNul orde golfplaat:

  • Luchtgeplaatste structuur met dubbele plaat
  • Brede werkende spectrale bandbreedte
  • Superieur in temperatuurgevoeligheid en vertragingsvastheid dan golfplaten van lagere orde
  • Bestand tegen hoge schadedrempel en ondersteuning van krachtige lasers





Algemene specificaties van Air Spaced Zero Order λ/4 kwartgolfplaat:

Materiaal Kristallijn kwarts
Dimensie Tolerantie +0,0/-0,2 mm
Oppervlaktekwaliteit 20/10 krabben en graven
Helder diafragma >90% centraal gebied
Golffrontvervorming <λ/8@632.8nm
parallelliteit <1 boogseconde
Retardatie Tolerantie <λ/300
Standaard golf

kwartgolf (λ/4)
Coating Beide zijden AR gecoat, R<0,25% per gezicht @ centrale golflengte
Schade drempel >10J/cm2, 20ns, 20Hz @1064nm







Standaardproducten van Air SpacedGeen bestellingλ/4Kwart golfBord:

Onderdeel nummer Type

Diameter

(mm)

Vertraging

(λ)

Golflengte

(nm)

Helder diafragma

(mm)
WPI412-266 Lucht verdeeld 12.7 λ/4 266 11.5
WPI420-266 Lucht verdeeld 20 λ/4 266 18
WPI425-266 Lucht verdeeld 25.4 λ/4 266 22.9
WPI412-355 Lucht verdeeld 12.7 λ/4 355 11.5
WPI420-355 Lucht verdeeld 20 λ/4 355 18
WPI425-355 Lucht verdeeld 25.4 λ/4 355 22.9
WPI412-405 Lucht verdeeld 12.7 λ/4 405 11.5
WPI420-405 Lucht verdeeld 20 λ/4 405 18
WPI425-405 Lucht verdeeld 25.4 λ/4 405 22.9
WPI412-488 Lucht verdeeld 12.7 λ/4 488 11.5
WPI420-488 Lucht verdeeld 20 λ/4 488 18
WPI425-488 Lucht verdeeld 25.4 λ/4 488 22.9
WPI412-532 Lucht verdeeld 12.7 λ/4 532 11.5
WPI420-532 Lucht verdeeld 20 λ/4 532 18
WPI425-532 Lucht verdeeld 25.4 λ/4 532 22.9
WPI412-980 Lucht verdeeld 12.7 λ/4 980 11.5
WPI420-980 Lucht verdeeld 20 λ/4 980 18
WPI425-980 Lucht verdeeld 25.4 λ/4 980 22.9
WPI412-1030 Lucht verdeeld 12.7 λ/4 1030 11.5
WPI420-1030 Lucht verdeeld 20 λ/4 1030 18
WPI425-1030 Lucht verdeeld 25.4 λ/4 1030 22.9
WPI412-1053 Lucht verdeeld 12.7 λ/4 1053 11.5
WPI420-1053 Lucht verdeeld 20 λ/4 1053 18
WPI425-1053 Lucht verdeeld 25.4 λ/4 1053 22.9
WP4212-1064 Lucht verdeeld 12.7 λ/4 1064 11.5
WP4220-1064 Lucht verdeeld 20 λ/4 1064 18
WP4225-1064 Lucht verdeeld 25.4 λ/4 1064 22.9







Vertragingsgrafiek van luchtafstandNul orde golfplaat:



266nm Air Spaced Zero Order Waveplate

266nm Zero Order Kwartgolfplaat 20Hz Ondersteunt krachtige lasers 0


355 nm Air Spaced Zero Order Waveplate

266nm Zero Order Kwartgolfplaat 20Hz Ondersteunt krachtige lasers 1


405 nm Air Spaced Zero Order Waveplate

266nm Zero Order Kwartgolfplaat 20Hz Ondersteunt krachtige lasers 2


488nm Air Spaced Zero Order Waveplate

266nm Zero Order Kwartgolfplaat 20Hz Ondersteunt krachtige lasers 3

532nm Air Spaced Zero Order Waveplate

266nm Zero Order Kwartgolfplaat 20Hz Ondersteunt krachtige lasers 4

980 nm Air Spaced Zero Order Waveplate

266nm Zero Order Kwartgolfplaat 20Hz Ondersteunt krachtige lasers 5


1030 nm Air Spaced Zero Order Waveplate

266nm Zero Order Kwartgolfplaat 20Hz Ondersteunt krachtige lasers 6


1053nm Air Spaced Zero Order Waveplate

266nm Zero Order Kwartgolfplaat 20Hz Ondersteunt krachtige lasers 7


1064nm Air Spaced Zero Order Waveplate

266nm Zero Order Kwartgolfplaat 20Hz Ondersteunt krachtige lasers 8
