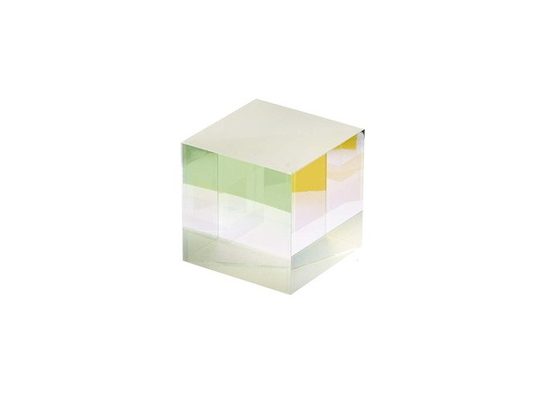

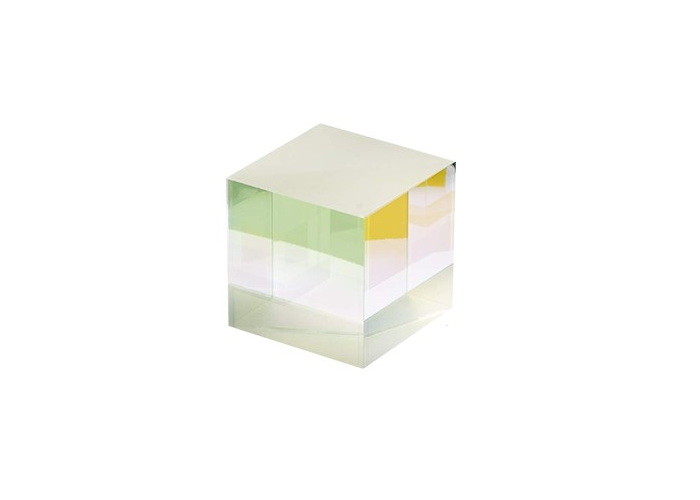

50/50 splitsingsverhouding optische bundelsplitsers BK7 kubusbundelsplitser

  • 50/50 Splitting Ratio Optical Beam Splitters BK7 Cube Beam Splitter
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer CBS
Min. bestelaantal 5st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Kubus Beamsplitter Constructie twee rechthoekige prisma's aan elkaar gecementeerd
hypo gezicht Diëlektrische bundelsplitsende coating Prisma poten AR-gecoat
toepassingen interferometrie, glasvezel, metrologie, Splitsingsverhouding 50/50
Markeren

Optische bundelsplitsers BK7

,

BK7 kubusbundelsplitser

,

50/50 optische bundelsplitsers
Laat een bericht achter
Productomschrijving

Cube Beamsplitter, 50/50 splitsingsverhouding, breedbandgolflengtebereik

Overzicht:
Cube Beam Splitters (CBS)zijn meestal opgebouwd uit twee prisma's met een rechte hoek die aan elkaar zijn gecementeerd met een index-gematchte lijm hypotenusa-tot-hypotenusa met een diëlektrische coating ertussen die het mogelijk maakt om invallend licht in een bepaalde verhouding te splitsen in twee afzonderlijke bundels.Voor de meeste toepassingen zijn de prismapoten voorzien van een antireflectiecoating.

Beam Splitters zijn nuttig in interferometrie, glasvezel, metrologie, oceanografie, seismologie, chemie, plasmafysica, teledetectie, biomoleculaire interacties, oppervlakteprofilering, microfluïdica, mechanische spannings-/rekmeting en velocimetrie.


Algemene specificaties van Cube Beamsplitter:

Materiaal BK7 Klasse A optisch glas
Dimensie Tolerantie ± 0,2 mm
Helder diafragma >90%
Vlakheid λ/4@632.8nm
Straal afwijking <3 boogminuten
Oppervlaktekwaliteit 60/40
Coating

Gedeeltelijke reflectie op schuine zijde
AR-coating op alle ingangen
T/R 50/50±5%, T=(Ts+Tp)/2, R=(Rs+Rp)/2
Schade drempel >500mJ/cm2, 20ns, 20Hz, @1064nm


50/50 splitsingsverhouding optische bundelsplitsers BK7 kubusbundelsplitser 0




Standaardproducten van Cube Beamsplitter:

Onderdeelnr. Materiaal

Dimensie
(mm)

Dikte
(mm)

 T/R

Golflengte
(nm)

 Polarisatie
CBS0505-400-700 BK7 5*5 5 50:50±5% 400-700 Gem
CBS1010-400-700 BK7 10*10 10 50:50±5% 400-700 Gem
CBS1212-400-700 BK7 12,7 * 12,7 12.7 50:50±5% 400-700 Gem
CBS1515-400-700 BK7 15*15 15 50:50±5% 400-700 Gem
CBS2020-400-700 BK7 20*20 20 50:50±5% 400-700 Gem
CBS2525-400-700 BK7 25,4*25,4 25.4 50:50±5% 400-700 Gem
CBS0505-650-900 BK7 5*5 5 50:50±5% 650-900 Gem
CBS1010-650-900 BK7 10*10 10 50:50±5% 650-900 Gem
CBS1212-650-900 BK7 12,7 * 12,7 12.7 50:50±5% 650-900 Gem
CBS1515-650-900 BK7 15*15 15 50:50±5% 650-900 Gem
CBS2020-650-900 BK7 20*20 20 50:50±5% 650-900 Gem
CBS2525-650-900 BK7 25,4*25,4 25.4 50:50±5% 650-900 Gem
CBS0505-900-1200 BK7 5*5 5 50:50±5% 900-1200 Gem
CBS1010-900-1200 BK7 10*10 10 50:50±5% 900-1200 Gem
CBS1212-900-1200 BK7 12,7 * 12,7 12.7 50:50±5% 900-1200 Gem
CBS1515-900-1200 BK7 15*15 15 50:50±5% 900-1200 Gem
CBS2020-900-1200 BK7 20*20 20 50:50±5% 900-1200 Gem
CBS2525-900-1200 BK7 25,4*25,4 25.4 50:50±5% 900-1200 Gem






Coatinggrafieken vanKubus Beamsplitter:



400-700nm 50:50 Kubus Beamsplitter

50/50 splitsingsverhouding optische bundelsplitsers BK7 kubusbundelsplitser 1



650-900nm 50:50 Kubus Beamsplitter

50/50 splitsingsverhouding optische bundelsplitsers BK7 kubusbundelsplitser 2



900-1200nm 50:50 Kubus Beamsplitter

50/50 splitsingsverhouding optische bundelsplitsers BK7 kubusbundelsplitser 3









Mount-opties vanKubus Beamsplitter:

Star Optic biedt ook verschillende montageoplossingen voor onze Cube Beamsplitter.RaadpleegOptomechanische bevestigingenvoor informatie over montagemogelijkheden en compatibiliteit.Als u niet zeker weet welke u moet kiezen, neem dan contact met ons op, wij zullen met u samenwerken om de beste oplossing voor uw behoeften te vinden.
