Niet-polariserende diëlektrische lagen Optische bundelsplitsers Plaat 20ns Verhoog de systeemprestaties

  • Non-polarizing Dielectric Layers Optical Beam Splitters Plate 20ns Increase System Performance
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer PBS
Min. bestelaantal 5st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Niet-polariserende plaatbundelsplitter Voorzien zijn van Ongevoelig voor ingangsbundelpolarisatie
Gebruik behoud van de polarisatietoestand van de ingangsbundel Oppervlak voorzijde Niet-polariserende bundelsplitsende coating, achterzijde AR-gecoat
Algemeen vereiste splitsingsratio 50/50 AOI 45°
Markeren

Optische bundelsplitsers 20ns

,

20ns optische bundelsplitserplaat

,

diëlektrische lagen Optische bundelsplitser
Laat een bericht achter
Productomschrijving

Niet-polariserende plaatbundelsplitter, ongevoelig voor ingangsbundelpolarisatie

Overzicht:

Niet-polariserende plaatbundelsplitserszijn gecoat met diëlektrische lagen om de systeemprestaties te verbeteren met behoud van hoge laserbeschadigingsdrempels en de polarisatiestatus van de ingangsstraal.In het geval van een 50/50 niet-polariserende bundelsplitser worden bijvoorbeeld de uitgezonden P- en S-polarisatietoestanden en de gereflecteerde P- en S-polarisatietoestanden gesplitst volgens de ontwerpverhouding.



Deze niet-polariserende plaatbundelsplitters zijn ideaal voor gebruik in veeleisende lasertoepassingen waar polarisatiecontrole van cruciaal belang is.






Algemene specificaties van niet-polariserende plaatbundelsplitter:

Materiaal BK7, UV Gefuseerd Kiezelzuur
Dimensie Tolerantie +0/-0,2 mm
Dikte Tolerantie ± 0,2 mm
Helder diafragma >90%
Vlakheid λ/4@632.8nm
parallelliteit <1 boogminuten
Oppervlaktekwaliteit 60/40 Kras en graaf
Coating Niet-polariserende bundelsplitsende coating op het vooroppervlak
AR-coating op de achterkant
T/R-tolerantie ±5%
Polarisatie

|Rs-Rp|<5%
Schade drempel >3J/cm2, 20ns, 20Hz, @1064nm

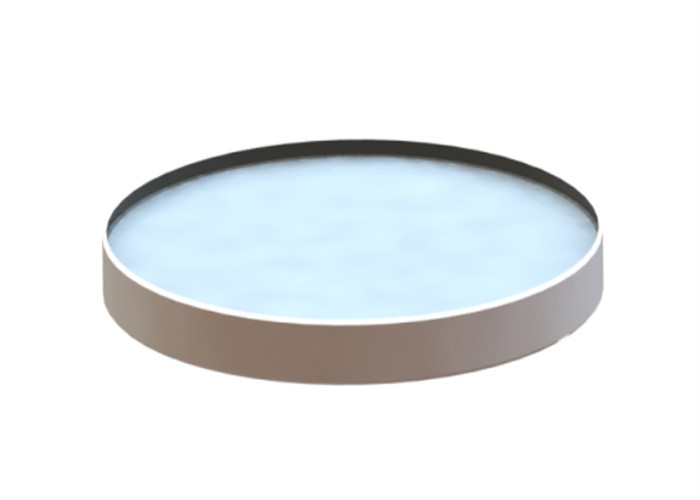

Niet-polariserende diëlektrische lagen Optische bundelsplitsers Plaat 20ns Verhoog de systeemprestaties 0




Standaardproducten vanNiet-polariserende Plate Beamsplitter:

Onderdeelnr. Materiaal Dimensie
(mm)		 Dikte
(mm)		 T/R
(%)		 Golflengte
(nm)		 AOI
(°)
NPBS12-355-45 UVFS 12.7 3.0 50/50 355 45
NPBS25-355-45 UVFS 25.4 3.0 50/50 355 45
NPBS50-355-45 UVFS 50.8 3.0 50/50 355 45
NPBS12-532-45 N-BK7 12.7 3.0 50/50 532 45
NPBS25-532-45 N-BK7 25.4 3.0 50/50 532 45
NPBS50-532-45 N-BK7 50.8 3.0 50/50 532 45
NPBS12-633-45 N-BK7 12.7 3.0 50/50 633 45
NPBS25-633-45 N-BK7 25.4 3.0 50/50 633 45
NPBS50-633-45 N-BK7 50.8 3.0 50/50 633 45
NPBS12-780-45 N-BK7 12.7 3.0 50/50 780 45
NPBS25-780-45 N-BK7 25.4 3.0 50/50 780 45
NPBS50-780-45 N-BK7 50.8 3.0 50/50 780 45
NPBS12-1064-45 N-BK7 12.7 3.0 50/50 1064 45
NPBS25-1064-45 N-BK7 25.4 3.0 50/50 1064 45
NPBS50-1064-45 N-BK7 50.8 3.0 50/50 1064 45







Coatinggrafieken van niet-polariserendBordStraalsplitser:



355nm 50:50 niet-polariserende plaatbundelsplitser

Niet-polariserende diëlektrische lagen Optische bundelsplitsers Plaat 20ns Verhoog de systeemprestaties 1



532nm 50:50 niet-polariserende plaatbundelsplitser

Niet-polariserende diëlektrische lagen Optische bundelsplitsers Plaat 20ns Verhoog de systeemprestaties 2



633nm 50:50 niet-polariserende plaatbundelsplitser

Niet-polariserende diëlektrische lagen Optische bundelsplitsers Plaat 20ns Verhoog de systeemprestaties 3



780nm 50:50 niet-polariserende plaatbundelsplitser

Niet-polariserende diëlektrische lagen Optische bundelsplitsers Plaat 20ns Verhoog de systeemprestaties 4



1064nm 50:50 niet-polariserende plaatbundelsplitser

Niet-polariserende diëlektrische lagen Optische bundelsplitsers Plaat 20ns Verhoog de systeemprestaties 5
