Productdetails
productnaam Achromatische λ/2 halve golfplaat Gebruik roteer het polarisatievlak van lineair gepolariseerd licht
toepassingen meerdere laserlijnsystemen en andere bronnen met een breed spectrum. Vertraging λ/2
Golflengte 450nm-650nm, 550-750nm, 650-1100nm, 900-2100nm Coating BBAR gecoat op beide oppervlakken
Markeren

Achromatische optische golfplaat

,

halve golfplaat Achromati

,

optische golfplaat 650nm
Laat een bericht achter
Productomschrijving

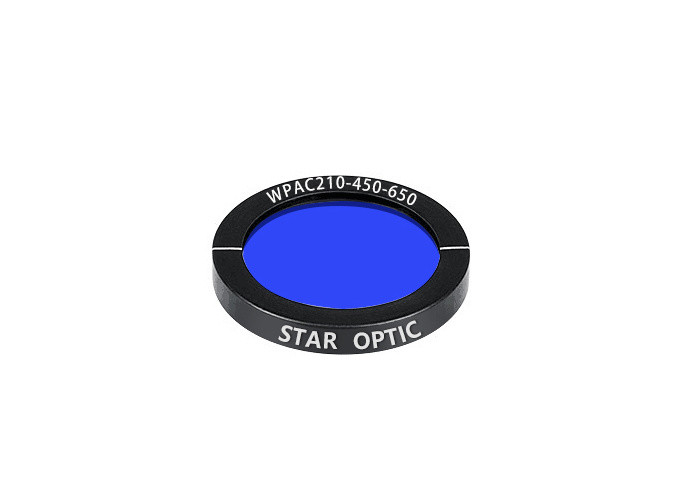

Achromatische Λ/2 halve golfplaat, brede spectrale bandbreedte voor instelbare lasers

Overzicht:

Zero-Order Achromatic Wave Plates (Retarders) worden geconstrueerd door de snelle as van een dubbelbrekende kwartsplaat uit te lijnen met de langzame as van een andere dubbelbrekende plaat gemaakt van magnesiumfluoride of UV-saffier, wat resulteert in een relatieve fasevertraging van λ/2 of λ/ 4 tussen de twee assen.Halve golfplaten kunnen het polarisatievlak van lineair gepolariseerd licht roteren.De relatieve verschuivingen in vertraging over het golflengtebereik zijn gebalanceerd tussen de twee gebruikte materialen.Door de vlakke respons van een Achromatic Waveplate (Retarder) kunnen ze ideaal worden gebruikt met instelbare lasers, meerdere laserlijnsystemen en andere bronnen met een breed spectrum.



Steroptiek biedt achromatische golfplaten (retarders) in luchtgeplaatste en gecementeerde functies.En golfplaten met luchtafstand zijn gemonteerd in een zwart geanodiseerde aluminium behuizing met de snelle as duidelijk aangegeven.Voor gecementeerde golfplaten kunt u kiezen voor montage of niet volgens uw behoeften.







Belangrijkste kenmerken van Achromatische golfplaat:

  • Brede spectrale bandbreedte
  • Lage temperatuurgevoeligheid
  • Grote maten beschikbaar







Algemene specificaties van achromatische λ/2 halve golfplaat:

Materiaal Kristalkwarts + MgF2
Dimensie Tolerantie +0,0/-0,2 mm
Oppervlaktekwaliteit 40/20 krabben en graven
Helder diafragma >90% centraal gebied
Golffrontvervorming <λ/4@632.8nm (voor type met luchtafstand)
parallelliteit <10 boogseconden (voor enkele plaat)
Retardatie Tolerantie <λ/100
Standaard golf

halve golf (λ/2)
Standaard golflengte 450-650nm
550-750nm
650-1100nm
900-2100nm
Coating Beide met een laag bedekte kanten AR, R<1% per gezicht
Schade drempel Gecementeerd: >500mJ/cm2, 20ns, 20Hz @1064nm
Luchtafstand: >5J/cm2, 20ns, 20Hz @1064nm







Standaardproducten van achromatische λ/2 halve golfplaat:

Onderdeel nummer Type Diameter (mm) Vertraging (λ) Golflengte (nm) Montage (mm) Helder diafragma (mm)
WPAC210-450-650 gecementeerd 10 λ/2 450-650 / 8
WPAC215-450-650 gecementeerd 15 λ/2 450-650 / 13.5
WPAC210-550-750 gecementeerd 10 λ/2 550-750 / 8
WPAC215-550-750 gecementeerd 15 λ/2 550-750 / 13.5
WPAC210-650-1100 gecementeerd 10 λ/2 650-1100 / 8
WPAC215-650-1100 gecementeerd 15 λ/2 650-1100 / 13.5
WPAC210-900-2100 gecementeerd 10 λ/2 900-2100 / 8
WPAC215-900-2100 gecementeerd 15 λ/2 900-2100 / 13.5
WPAC415-900-2100 gecementeerd 15 λ/4 900-2100 / 13.5
WPAI220-450-650 Lucht verdeeld 20 λ/2 450-650 φ25.4x6 18
WPAI220-550-750 Lucht verdeeld 20 λ/2 550-750 φ25.4x6 18
WPAI220-650-1100 Lucht verdeeld 20 λ/2 650-1100 φ25.4x6 18
WPAI220-900-2100 Lucht verdeeld 20 λ/2 900-2100 φ25.4x6 18







Vertragingsgrafiek van achromatische golfplaat:



450-650nm Achromatische golfplaat

Achromatische optische golfplaat 650nm-1100nm 0

550-750nm Achromatische golfplaat

Achromatische optische golfplaat 650nm-1100nm 1

650-1100nm Achromatische golfplaat

Achromatische optische golfplaat 650nm-1100nm 2

900-1200nm Achromatische golfplaat

Achromatische optische golfplaat 650nm-1100nm 3
