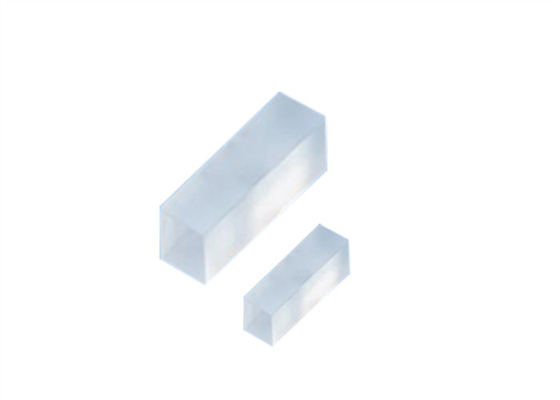

23,5 graden KTP Crystal 4500nm niet-lineaire optische kristallen voor laboratoriumsysteem

  • 23.5 Deg KTP Crystal 4500nm Non Linear Optical Crystals For Laboratory System
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer KTP
Min. bestelaantal 1 st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Niet-lineair kristal KTP toepassingen laboratoriumsysteem, medisch systeem, industrieel systeem
Kristalstructuur orthorhombische Mohshardheid 5
Transparantiewaaier 350nm-4500nm Stroom lage of gemiddelde vermogensdichtheid
Markeren

23

,

5 graden KTP-kristal

,

KTP-kristal 4500 nm
Laat een bericht achter
Productomschrijving

Niet-lineair kristal, KTP

Overzicht:

KTP (KTiOPO4)is een uitstekend niet-lineair optisch kristal in veel optische systemen zoals laboratoriumsystemen, medische systemen, industriële systemen, enz. Het is het meest gebruikte materiaal voor frequentieverdubbeling van Nd:YAG-lasers en andere Nd-gedoteerde lasers, met name bij de lage of medium vermogensdichtheid.De eigenschappen van KTP maken het ook superieur voor elektro-optische modulatie, optische parametrische generatie.







Algemene specificaties van KTP:

Dimensie Tolerantie B(+/-0.1)×H(+/-0.1)×L(+0.2/-0.1)mm
Hoek Tolerantie Δθ< 0,5°, Δφ< 0,5°
Oppervlaktekwaliteit 20/10 Kras/Dig
Helder diafragma >90%
Vlakheid van het oppervlak <λ/8@633nm
Golffrontvervorming <λ/8@633nm
parallelliteit <20 boogseconden
haaksheid <10 boogminuten
Resterende reflectiviteit <0,2% bij 1064nm en <0,5% bij 532nm
Coating

AR/AR@1064&532nm:

S1&S2 AR@1064&532nm, R<0,25%@1064nm, R<0,5%@532nm



HR/AR@1064&532nm:

S1 HR@1064nm&HT@532nm, R>99,8%@1064nm, R<5%@532nm
S2 AR@1064&532nm, R<0,25%@1064nm, R<0,5%@532nm
Schade drempel 500MW/cm² @1064nm 10ns 10Hz
Kwaliteitsgarantieperiode Een jaar bij juist gebruik







Standaardproducten van KTP:

Afmeting (mm) Theta (Deg) Phi (graden) Coating Sollicitatie
3*3*5 90 23.5 AR/AR@1064&532nm SHG@1064,TypeⅡ
3*3*5 90 23.5 HR/AR@1064&532nm SHG@1064, Typ
3*3*10 90 23.5 AR/AR@1064&532nm SHG@1064,TypeⅡ
3*3*10 90 23.5 HR/AR@1064&532nm SHG@1064,TypeⅡ
5*5*10 90 23.5 AR/AR@1064&532nm SHG@1064,TypeⅡ
7*7*5 90 23.5 AR/AR@1064&532nm SHG@1064,TypeⅡ
7*7*20 90 0 AR/AR@1573&1064nm OPO@1573&1064nm







Fysische en optische eigenschappen van KTP:

Kristal structuur Orthorhombisch, ruimtegroep Pna21,puntgroep mm²
Roosterparameters a=6.404Å, b=10.616Å, c=12.814Å, Z=8
Dikte 3,01 g/cm3
Mohs-hardheid 5
Smeltpunt rond 1172 ℃
Absorptiecoëfficiënt < 0,1%/cm@1,064μm, < 1%/cm@0,532μm
Warmtegeleiding 13W/m/K
Hygroscopische gevoeligheid nee
Transparantie bereik 350nm-4500nm
SHG Phase Matchable-bereik 497~1800nm ​​(Type II)
Niet-lineaire coëfficiënt d31=18.5 uur/v
d32=17:00/v
d33=13.7pm/v
d24=19.6pm/v
d15=18.1pm/v
Therm-optische coëfficiënten (/℃) dnx/dT=1.1X10-5
dny/dT=1.3X10-5
dnz/dT=1.6X10-5
Sellmeier-vergelijkingen (λin um) Nx²=3.0065+0.03901/(λ²-0.04251)-0.01327λ²
Ny²=3.0333+0.04154/( λ²-0.04547)-0.01408λ²
Nz²=3.3134+0.05694/(λ²-0.05658)-0.01682λ²
