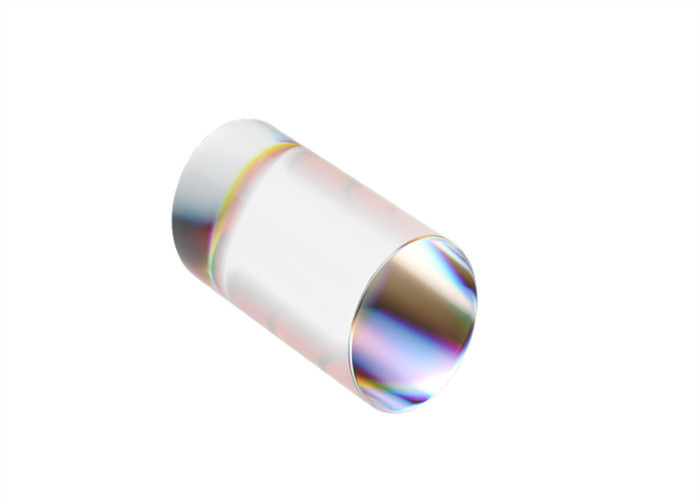

BK7 Grijnsstaaflens Collimerende scherpstellende sferische cilindrische lens

Overzicht:

Een staaflens is een cilindrische lens die de geometrische vorm heeft van een cilinder met aan de omtrek gepolijst en aan beide uiteinden geslepen.Optische prestaties zijn vergelijkbaar met een cilinderlens.Staaflenzen kunnen bijvoorbeeld worden gebruikt voor het collimeren van een divergerende bundel in één dimensie of voor het bundelen van licht tot een lijn.

Er zijn ook lenzen met een halve staaf, dit zijn staaflenzen die in twee gelijke stukken zijn gesneden.

Staaflenzen zijn verkrijgbaar met verschillende optische materialen.N-BK7 en UV fused silica-substraten zijn beschikbaar voor een verscheidenheid aan UV-, zichtbare en NIR-toepassingen.

Staaflenzen kunnen een diameter hebben van enkele millimeters, maar er zijn ook cilindrische microlenzen met aanzienlijk kleinere diameters.Staaflenzen met een kleine diameter worden vaak gebruikt als collimators met snelle as voor diodestaven.

Star Optic biedt aangepaste formaten, variaties in polijst-/geslepen oppervlakken en extra coatings zijn op aanvraag verkrijgbaar.We kijken uit naar uw aanvraag.

Algemene specificaties van staaflens:

Materiaal	N-BK7
Oppervlaktekwaliteit	60/40 kras-Dig
Diameter Tolerantie	+0/-0,05 mm
Lengte Tolerantie	± 0,2 mm
Helder diafragma	>90%
Pools	Cilinderoppervlak gepolijst, kopvlakken geslepen
Coating	Ongecodeerd, beschikbaar

Standaardproducten van staaflens:
