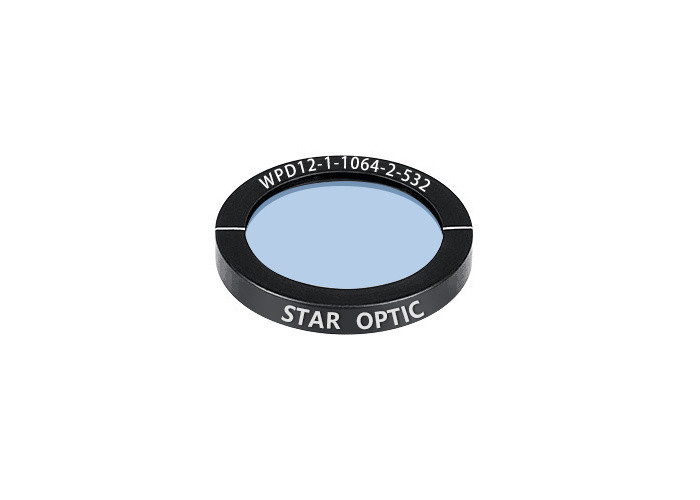

SHG Lasers Dual Wavelength Waveplate 1064nm Zero Order

  • SHG Lasers Dual Wavelength Waveplate 1064nm Zero Order
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer WPD
Min. bestelaantal 1 st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Golfplaat met dubbele golflengte Gebruik tegelijkertijd een specifieke vertraging tegenkomen bij twee individuele golflengten
toepassingen Lichtbron met dubbele golflengte Sets met dubbele golflengte 1064/532nm
Orde Lage bestelling Coating AR-coating bij 532&1064nm
Markeren

SHG-lasers Dubbele golflengtegolfplaat

,

Dubbele golflengtegolfplaat 1064nm

,

Golflengtegolfplaat 1064nm
Laat een bericht achter
Productomschrijving

Golfplaat met dubbele golflengte, lichtbron met dubbele golflengte, SHG-lasers

Overzicht:

De golfplaat met dubbele golflengte is ontworpen om tegelijkertijd te voldoen aan specifieke vertraging bij twee individuele golflengten in toepassingen voor lichtbronnen met dubbele golflengte volgens de aanpassing van de brekingsindex bij verschillende golflengten.Golfplaten met dubbele golflengte zijn vooral handig wanneer ze worden gebruikt in combinatie met andere polarisatiegevoelige componenten om coaxiale laserstralen van verschillende golflengten te scheiden of om de conversie-efficiëntie van Solid State SHG-lasers te verhogen en te bevorderen.Star Optic biedt golfplaten met meerdere golflengten, voornamelijk golfplaten met dubbele golflengte, waaronder ook golfplaten met drievoudige golflengte met een hoge schadedrempel.







Belangrijkste kenmerken van de golfplaat met dubbele golflengte:

  • Lage orde of nulde orde vertraging
  • Hoge schadedrempel
  • Verschillende sets met dubbele golflengte: 780/390nm, 800/400nm, 810/405nm, 1030/515m, 1064/532nm, 1550/775nm
  • Ondersteuning van ontwerp en productie met drievoudige golflengte
  • Aangepaste vertragingslengte voor selectie





algemene specificatiesVan de golfplaat met dubbele golflengte:

Materiaal Kristallen kwarts
Dimensie Tolerantie +0,0/-0,2 mm
Oppervlaktekwaliteit 20/10 krabben en graven
Helder diafragma >90% centraal gebied
Golffrontvervorming <λ/8@632.8nm
parallelliteit <1 boogseconde
Retardatie Tolerantie <λ/100
Standaard golflengte

λ/2@1064nm+λ@532nm
λ@1064nm+λ/2@532nm

λ/4@1064nm+λ@532nm
λ/2@1064nm+λ/4@532nm
λ/4@1064nm+λ/2@532nm
Coating Beide zijden AR gecoat, R<0,5% per gezicht @ beide golflengten
Schade drempel >5J/cm2, 20ns, 20Hz @1064nm







Standaardproducten van golfplaat met dubbele golflengte:

Onderdeel nummer

Vertraging

(λ)

Diameter

(mm)

Helder diafragma

(mm)
WPD12-1-1064-2-532 λ@1064nm+λ/2@532nm 12.7 11.5
WPD25-1-1064-2-532 λ@1064nm+λ/2@532nm 25.4 22.9
WPD12-2-1064-1-532 λ/2@1064nm+λ@532nm 12.7 11.5
WPD25-2-1064-1-532 λ/2@1064nm+λ@532nm 25.4 22.9
WPD12-2-1064-4-532 λ/2@1064nm+λ/4@532nm 12.7 11.5
WPD25-2-1064-4-532 λ/2@1064nm+λ/4@532nm 25.4 22.9
WPD12-4-1064-1-532 λ/4@1064nm+λ@532nm 12.7 11.5
WPD25-4-1064-1-532 λ/4@1064nm+λ@532nm 25.4 22.9
WPD12-4-1064-2-532 λ/4@1064nm+λ/2@532nm 12.7 11.5
WPD25-4-1064-2-532 λ/4@1064nm+λ/2@532nm 25.4 22.9







Vertragingsgrafiek van golfplaat met dubbele golflengte:



λ@1064nm+λ/2@532nm Golfplaat met dubbele golflengte

SHG Lasers Dual Wavelength Waveplate 1064nm Zero Order 0

λ/2@1064nm+λ@532nm Golfplaat met dubbele golflengte

SHG Lasers Dual Wavelength Waveplate 1064nm Zero Order 1

λ/2@1064nm+λ/4@532nm Golfplaat met dubbele golflengte

SHG Lasers Dual Wavelength Waveplate 1064nm Zero Order 2

λ/4@1064nm+λ@532nm Golfplaat met dubbele golflengte

SHG Lasers Dual Wavelength Waveplate 1064nm Zero Order 3

λ/4@1064nm+λ/2@532nm Golfplaat met dubbele golflengte

SHG Lasers Dual Wavelength Waveplate 1064nm Zero Order 4
