0,5-1,1 atm% doteerstof Nd YAG laserkristal voor solid-state lasers

  • 0.5-1.1atm% dopant Nd YAG Laser Crystal for solid state lasers
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer BBO
Min. bestelaantal 1 st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Laserkristal Nd:YAG toepassingen alle soorten solid-state lasers
Voordeel de levensduur van de fluorescentie is twee keer zo lang als die van Nd:YVO4 Nd doteringsniveau 0,5-1,1 atm%
Kristalstructuur Kubiek Pompgolflengte 807,5nm
Markeren

1nm Nd YAG laserkristal

,

laserkristallen 1nm

,

Nd YAG laserkristal 10 Hz
Laat een bericht achter
Productomschrijving

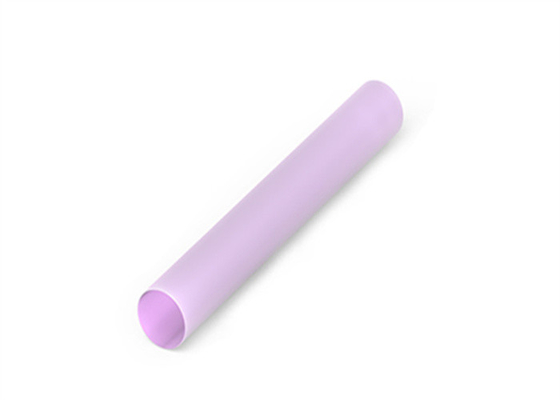

Laserkristal Nd:YAG

Overzicht:

Uitgevonden in de jaren zestig van de vorige eeuw,Nd:YAGis en blijft het meest gebruikte laserkristal voor kristalmateriaal in vaste toestand.De laserparameters zijn een goed compromis tussen de sterke en zwakke punten van de concurrentie.Nd:YAG-kristallen worden gebruikt in alle soorten vastestoflasers.In vergelijking met andere laserkristallen is de levensduur van de fluorescentie twee keer zo lang als die van Nd:YVO4 en is de thermische geleidbaarheid ook beter.







Algemene specificaties van Nd:YAG:

Nd doteringsniveau 0,5-1,1 atm%
oriëntatie <111>kristallijne richting (±0,5 graden)
Dimensie Toleranties Diameter: ± 0,05 mm
Lengte: ± 0,5 mm
Oppervlaktekwaliteit 10/5 Krabben en graven
Helder diafragma >90%
Vlakheid van het oppervlak <λ/10@633nm
Golffrontvervorming <λ/8@633nm
parallelliteit <10 boogseconden
haaksheid <5 boogminuten
Afschuining <0.1mmx45°
AR-coating Reflectievermogen R<0,25%@1064 nm per oppervlak
Schadedrempel boven 750 MW/cm2@1064nm, 10 ns en 10 Hz
HR-coating Standaard R>99,8%@1064nm en R<5%@808nm, andere coatings zijn beschikbaar op uw verzoek
Uitstervingspercentage Staven met een diameter van 3 mm tot 6,35 mm en met een lengte tot 100 mm: >30dB
Staven met een diameter van 7 mm tot 10 mm en met een lengte tot 100 mm: >28dB







Standaardproducten van Nd:YAG:

PN:

doping

(%)

Diameter

(mm)

Lengte

(mm)

Einde wig

(graden)

 AR-coating
NYG-1-7120-1064 1 7 120 0/0

AR/AR@1064
NYG-1-7145-1064 1 7 145 0/0 AR/AR@1064
NYG-1-7155-1064 1 7 155 0/0 AR/AR@1064
NYG-1-7165-1064 1 7 165 0/0 AR/AR@1064
NYG-1-7185-1064 1 7 185 0/0 AR/AR@1064
NYG-1-8100-1064 1 8 100 0/0 AR/AR@1064
NYG-1-8145-1064 1 8 145 0/0 AR/AR@1064
NYG-1-8155-1064 1 8 155 0/0 AR/AR@1064
NYG-1-8165-1064 1 8 165 0/0 AR/AR@1064
NYG-1-8185-1064 1 8 185 0/0 AR/AR@1064







Fysieke eigenschappen van Nd:YAG:

Chemische formule Nd:Y3Al5O12
Kristal structuur kubiek
Roosterconstanten 12.01
Concentratie ~ 1,2 x 1020cm-3
Smeltpunt 1970℃
Dikte 4,56 g/cm²3
Mohs-hardheid 8.5
Brekingsindex 1.82
Warmtegeleiding 14 W/m /K @20℃, 10,5 W/m /K @100℃
Thermische expansiecoëfficiënt 7,8 x 10-6/K [111], 0-250℃







Optische eigenschappen van Nd:YAG:

Pomp Golflengte 807,5nm
Golflengten laseren 1064nm
Foton energie 1.86x10-19J@1064nm
Dwarsdoorsnede van gestimuleerde emissie 2.8x10-19cm2
Stralende levensduur 550us
Spontane fluorescentie 230us
Verliescoëfficiënt 0.003cm-1@ 1064nm
Absorptieband bij pompgolflengte 1nm
Lijnbreedte 0,6nm
Gepolariseerde emissie Ongepolariseerd
Thermische dubbele breking Hoog
