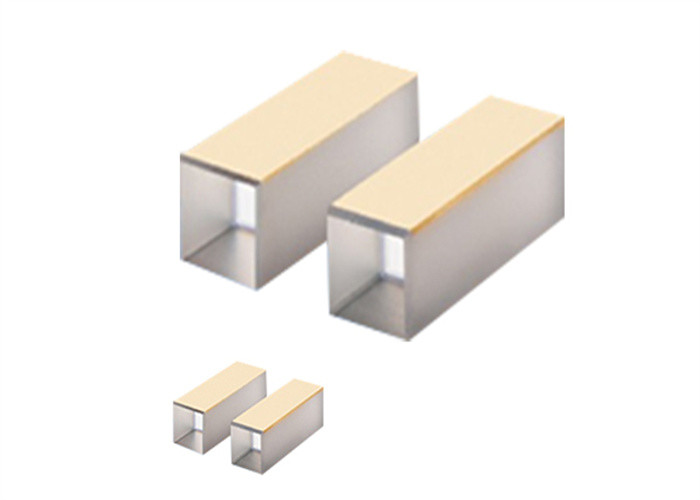

Goedkope 5200nm laserkristallen Trigonale kristalstructuur LiNbO3-kristal

  • Low Cost 5200nm Laser Crystals Trigonal Crystal Structure LiNbO3 Crystal
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer LNO
Min. bestelaantal 1 st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Dubbelbrekend kristal LiNbO3 toepassingen communicatiemiddelen voor glasvezel
Voordeel Ideemateriaal voor isolatoren, circulatiepompen, straalverplaatsers Kristalstructuur Trigonal
Mohshardheid 5 Schadedrempel 200 MW/cm²
Markeren

5200nm laserkristallen

,

LiNbO3-kristal 5200nm

,

laserkristallen Trigonale kristalstructuur
Laat een bericht achter
Productomschrijving

Dubbelbrekend kristal LiNbO3

Overzicht:

Lithiumniobaat (LiNbO3)wordt veel gebruikt in vezelcommunicatie-apparaten als dubbelbrekend kristal.Het heeft goede mechanische en fysische eigenschappen en is ideaal voor optische polariserende componenten vanwege het brede transparantiebereik en de lage kosten.Het is een uitstekend materiaal in vezelcommunicatietoepassingen zoals isolatoren, circulatoren, bundelverplaatsers en andere polariserende optica.







Algemene specificaties van LiNbO3:

Dimensie Dia: 3-4 mm, L: 1-100 mm (andere maat is beschikbaar)
Dimensie tolerantie Z-as: +/- 0,2 mm, X-as: +/- 0,1 mm, Y-as: +/- 0,1 mm
Afschuining <0,5×45°
Nauwkeurigheid van oriëntatie Z-as:<+/-5', X-as en Y-as:<+/-10'
parallelliteit <20 boogseconden
Kras/Dig 10/5@MIL-O-13830A
Vlakheid λ/8@633nm
Wavefront-vervorming λ/4@633nm
AR-coating AR@1064nm R<0,2%







Fysische en optische eigenschappen van LiNbO3:

Kristal structuur Trigonaal, ruimtegroep R3c
Celparameters a = 0,515Å, c = 13,863Å, Z = 6Å
Smeltpunt 1255 ± 5OC
Curie punt 1140 ± 5OC
Mohs-hardheid 5
Dikte 4,64 g/cm²3
Absorptiecoëfficiënt ~ 0,1%/cm@1064nm
Oplosbaarheid onoplosbaar in H2O
Relatieve diëlektrische constante eT11/e0: 85
eT33/e0: 29.5
Thermische uitzettingscoëfficiënten(@25OC) ||a, 2,0 x 10-6/K
||c, 2,2 x 10-6/K
Warmtegeleiding 38 W/m2/K @ 25OC
Transparantie bereik 420-5200 nm
Optische homogeniteit ~ 5 x 10-5/cm
Sellmeier-vergelijkingen (λ in um) nO2(λ) = 4,9048+0,11768/(λ2- 0,04750) - 0,027169 λ2
ne2(λ) = 4,5820+0,099169/(λ2- 0,04443) - 0,021950 λ2
NLO-coëfficiënten d33= 34,4 uur/V
d31= ged15= 17.95 uur/V
d22= 15.07 uur/V
Elektro-optische coëfficiënten gT33= 32 uur/V, gS33= 31 uur/V
gT31= 22.00 uur/V, gS31= 20.6 pm/V
gT22= 18.8 uur/V, gS22= 15.4 uur/V
Halfgolfspanning, gelijkstroom Elektrisch veld ||z, licht ^z 3.03KV
Elektrisch veld ||x of y, licht ||z 4,02 KV
Efficiëntie NLO Coëfficiënten deff=17.7pm/V of~14.6xd36(KDP) voor frequentieverdubbeling 1300nm;
deff=17.3pm/V of~13.6xd36(KDP) voor OPO gepompt op 1300nm;
deff=17.6pm/V of~45xd36(KDP) voor quasi-fase-gematchte structuur;
Schade drempel 200 MW/cm32
