MgF2 Optische Waveplate Flatter Retardance Super Achromatic Waveplate

  • MgF2 Optical Waveplate Flatter Retardance Super Achromatic Waveplate
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer WPA
Min. bestelaantal 1 st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Super Achromatische Golfplaat Voorzien zijn van Vlakke vertraging over een superbreed spectraal bereik
Materiaal Kristal Kwarts + MgF2 + Saffier Standaardgolflengte 380-1100nm & 600-2000
Diameter 20mm Duidelijke Opening 18mm
Markeren

MgF2 Optische Golfplaat

,

Super Achromatische Golfplaat MgF2

,

Flatter Retardance Super Achromatische Golfplaat
Laat een bericht achter
Productomschrijving

Super Achromatic Waveplate Flat Retardance over een superbreed spectraal bereik

Overzicht:

Super Achromatic Wave-plaat (Retarder) bestaat uit drie achromatische waveplates (gemaakt van kwarts, MgF2 en saffier) ​​die optisch zijn gecementeerd om de transmissie te maximaliseren en zorgvuldig zijn uitgelijnd om de golflengte-afhankelijkheid van de vertraging op basis van Pancharatnama's ontwerp te minimaliseren, wordt gebruikt voor modulator in polarimeter.

In vergelijking met de normale achtomatic-golfplaat, die uit één kwartsplaat en één MgF2-plaat bestaat, biedt de superachromatische golfplaat (retarder) een extreem vlakkere vertraging op een aanzienlijk breder golflengtebereik.





Belangrijkste kenmerken van Super Achromatic Wave Plate:

  • Brede spectrale bandbreedte
  • Lage temperatuurgevoeligheid
  • Extreem vlakke vertraging over een superbreed spectraal bereik





Algemene specificaties van achromatische golfplaat:

Materiaal Kristal Kwarts + MgF2 + Saffier
Dimensie Tolerantie +0,0/-0,2 mm
Oppervlaktekwaliteit 40/20 krabben en graven
Helder diafragma >90% centraal gebied
Golffrontvervorming <λ/4@632.8nm (voor enkele plaat)
parallelliteit <10 boogseconden (voor enkele plaat)
Retardatie Tolerantie <λ/100
Standaard golf

kwartgolf (λ/4)

halve golf (λ/2)
Standaard golflengte 380-1100nm
600-2000nm
Coating Niet beschikbaar
Schade drempel 500mJ/cm²2, 20ns, 20Hz @1064nm







Standaardproducten van Super Achromatic Half Wave Plate:

Onderdeel nummer Type

Diameter

(mm)

Vertraging

(λ)

Golflengte

(nm)

Helder diafragma

(mm)

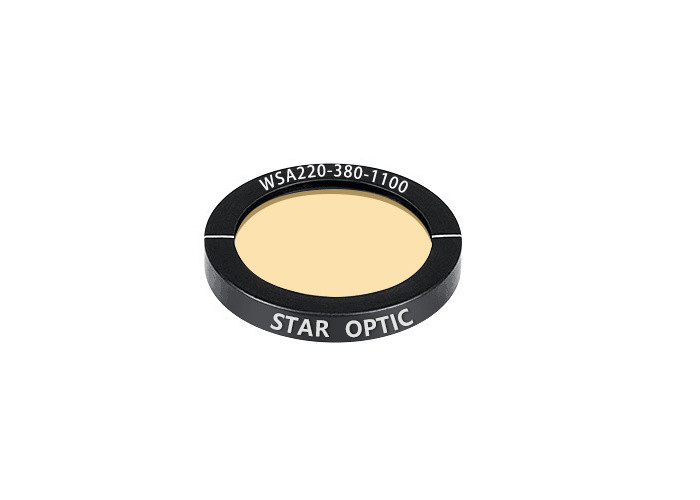

WSA220-380-1100 gecementeerd 20 λ/2 380-1100 18
WSA220-600-2000 gecementeerd 20 λ/2 600-2000 18







Standaardproducten van superachromatische kwartgolfplaat:

Onderdeel nummer Type

Diameter

(mm)

Vertraging

(λ)

Golflengte

(nm)

Helder diafragma

(mm)
WSA420-380-1100 gecementeerd 20 λ/4 380-1100 18
WSA420-600-2000 gecementeerd 20 λ/4 600-2000 18







Vertragingsgrafiek van Super Achromatische Golfplaat:



380-1100nm Super Achromatische Golfplaat

MgF2 Optische Waveplate Flatter Retardance Super Achromatic Waveplate 0

600-2000nm super achromatische golfplaat

MgF2 Optische Waveplate Flatter Retardance Super Achromatic Waveplate 1
