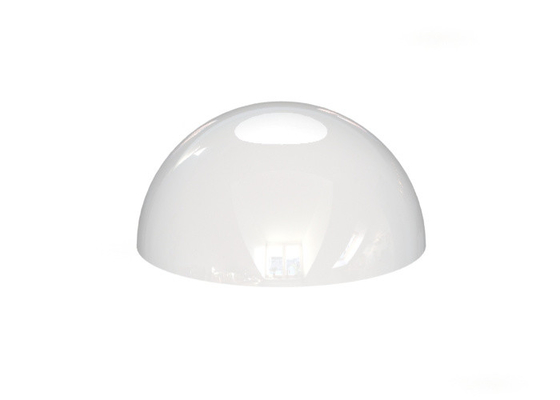

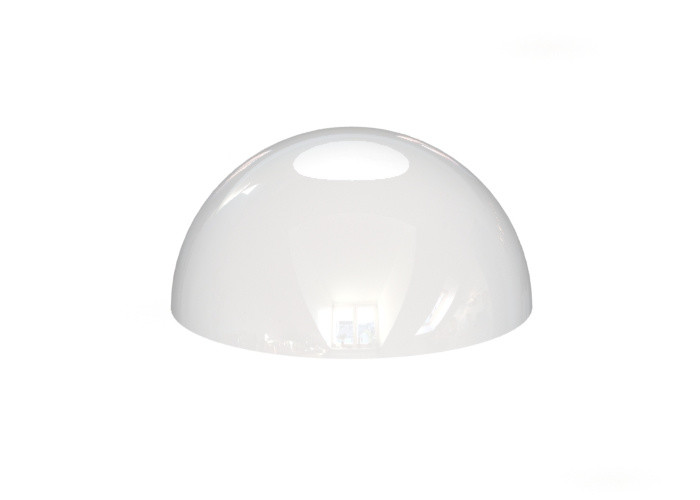

60 Scratch Dig Half Ball Lens Gemakkelijk geplaatste biconvexe optische lens

Overzicht:

Halve bollens is een andere variant van een dikke biconvexe optische lens, die eenvoudig wordt verkregen door bollenzen doormidden te snijden.Lenzen met een halve bol zijn ook gebruikelijk en kunnen worden verwisseld met lenzen met een volle bol als de fysieke beperkingen van een toepassing een compacter ontwerp vereisen.

Net als bollenzen kunnen halve bollenzen licht focussen of collimeren, afhankelijk van de geometrie van de ingangsbron.Het zijn geweldige optische componenten voor het verbeteren van de signaalkoppeling tussen vezels, zenders en detectoren.Ze worden ook gebruikt bij endoscopie, het scannen van streepjescodes, balvoorvormen voor asferische lenzen en sensortoepassingen.

Star Optic biedt halve bollenzen met een diameter van 0,3 mm tot 100 mm, met een diametertolerantie (sfericiteit) <0,3 µm en oppervlakteruwheid (Ra) <0,007 µm.We ondersteunen ook op maat gemaakte bol- en halve bollenzen.De meest gevraagde materialen zijn UV-gefuseerd silica, BK7, robijn, saffier en ander glas met een hoge index, en germanium, ZnSe, ZnS.AR-coating is ook beschikbaar op aanvraag.



Algemene specificaties van BK7 Half Ball Lens:

Materiaal	N-BK7
Diameter Tolerantie	+0/-0.005mm
Oppervlaktekwaliteit	60/40 kras-Dig
Bolvormigheid	<0,003 mm
Helder diafragma	>90%
Coating	Niet beschikbaar




Standaardproducten van BK7 HalfBallens:
