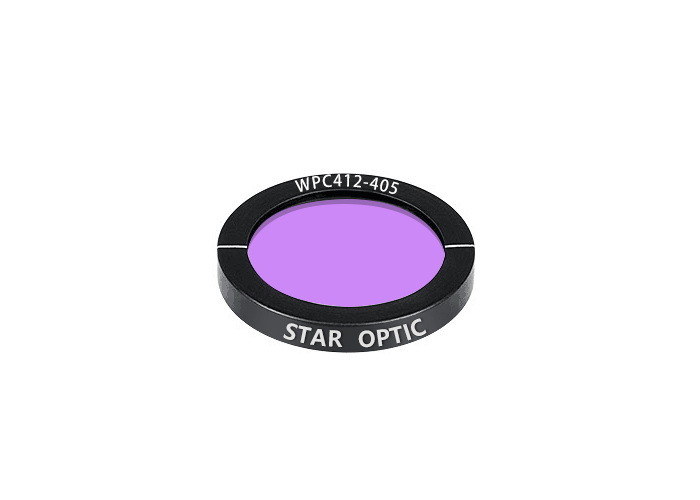

Kristallijne kwarts optische golfplaat 38,1 mm brede golflengtebandbreedte

  • Crystalline Quartz Optical Waveplate 38.1mm Broad Wavelength Bandwidth
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer WPC
Min. bestelaantal 5st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Gecementeerde nulde orde λ/4 kwartgolfplaat Structuur Twee platen zijn gecementeerd door UV-epoxy
Materiaal Kristallijn kwarts parallelliteit <1 boogseconde
Oppervlakte kwaliteit 20/10 krabben en graven Deklaagoppervlakte Beide oppervlakken AR gecoat
Markeren

Optische golfplaat 38

,

1 mm

,

38
Laat een bericht achter
Productomschrijving

 Gecementeerde nulde orde λ/4 kwartgolfplaat, hoge vertraging

Overzicht:

Gecementeerde nulde orde golfplaatis opgebouwd uit twee kwartsplaten met hun snelle as gekruist.De vertraging wordt bepaald door het verschil in dikte tussen de twee kwartsplaten.

Het belangrijkste verschil tussen gecementeerde nulde orde golfplaten en andere soorten golfplaten is dat ze epoxy op het optische pad hebben, aangezien de twee kwartsplaten aan elkaar zijn gelijmd door UV-epoxy.Gecementeerde golfplaten van de nulde orde zijn echter superieur omdat ze minder gevoelig zijn voor temperatuur- en golflengteveranderingen in vergelijking met golfplaten van meerdere ordes.







Belangrijkste kenmerken van gecementeerdNul orde golfplaat:

  • Lage gevoeligheid voor temperatuurveranderingen
  • Brede golflengtebandbreedte
  • AR gecoat op beide oppervlakken
  • Beschikbaar voor grote maten





Algemene specificaties van Cemented Zero Orderλ/4 KwartaalGolfplaat:

Materiaal Kristallijn kwarts
Dimensie Tolerantie +0,0/-0,2 mm
Oppervlaktekwaliteit 20/10 krabben en graven
Helder diafragma >90% centraal gebied
Golffrontvervorming <λ/8@632.8nm
parallelliteit <1 boogseconden
Retardatie Tolerantie <λ/300
Standaard golf

kwartgolf (λ/4)
Coating Beide zijden AR gecoat, R<0,25% per gezicht @ centrale golflengte
Schade drempel >500mJ/cm²2, 20ns, 20Hz @1064nm







Standaardproducten van CementedGeen bestellingλ/4 KwartaalGolf plaat:

Onderdeel nummer Type Diameter (mm)

Vertraging

(λ)

Golflengte

(nm)

 Helder diafragma (mm)
WPC412-405 gecementeerd 12.7 λ/4 405 11.5
WPC425-405 gecementeerd 25.4 λ/4 405 22.9
WPC438-405 gecementeerd 38.1 λ/4 405 35
WPC412-633 gecementeerd 12.7 λ/4 633 11.5
WPC425-633 gecementeerd 25.4 λ/4 633 22.9
WPC438-633 gecementeerd 38.1 λ/4 633 35
WPC412-780 gecementeerd 12.7 λ/4 780 11.5
WPC425-780 gecementeerd 25.4 λ/4 780 22.9
WPC438-780 gecementeerd 38.1 λ/4 780 35
WPC412-795 gecementeerd 12.7 λ/4 795 11.5
WPC425-795 gecementeerd 25.4 λ/4 795 22.9
WPC438-795 gecementeerd 38.1 λ/4 795 35
WPC412-852 gecementeerd 12.7 λ/4 852 11.5
WPC425-852 gecementeerd 25.4 λ/4 852 22.9
WPC438-852 gecementeerd 38.1 λ/4 852 35
WPC412-894 gecementeerd 12.7 λ/4 894 11.5
WPC425-894 gecementeerd 25.4 λ/4 894 22.9
WPC438-894 gecementeerd 38.1 λ/4 894 35
WPC412-1310 gecementeerd 12.7 λ/4 1310 11.5
WPC425-1310 gecementeerd 25.4 λ/4 1310 22.9
WPC438-1310 gecementeerd 38.1 λ/4 1310 35
WPC412-1550 gecementeerd 12.7 λ/4 1550 11.5
WPC425-1550 gecementeerd 25.4 λ/4 1550 22.9
WPC438-1550 gecementeerd 38.1 λ/4 1550 35





Vertragingsgrafiek van gecementeerdNul orde golfplaat:



405nm gecementeerde nulde orde golfplaat

Kristallijne kwarts optische golfplaat 38,1 mm brede golflengtebandbreedte 0

633nm gecementeerde nulde orde golfplaat

Kristallijne kwarts optische golfplaat 38,1 mm brede golflengtebandbreedte 1

780nm gecementeerde nulde orde golfplaat

Kristallijne kwarts optische golfplaat 38,1 mm brede golflengtebandbreedte 2

795nm gecementeerde nulde orde golfplaat

Kristallijne kwarts optische golfplaat 38,1 mm brede golflengtebandbreedte 3

852nm gecementeerde nulde orde golfplaat

Kristallijne kwarts optische golfplaat 38,1 mm brede golflengtebandbreedte 4

894nm gecementeerde nulde orde golfplaat

Kristallijne kwarts optische golfplaat 38,1 mm brede golflengtebandbreedte 5

1310nm gecementeerde nulde orde golfplaat

Kristallijne kwarts optische golfplaat 38,1 mm brede golflengtebandbreedte 6

1550nm gecementeerde nulde orde golfplaat

Kristallijne kwarts optische golfplaat 38,1 mm brede golflengtebandbreedte 7
