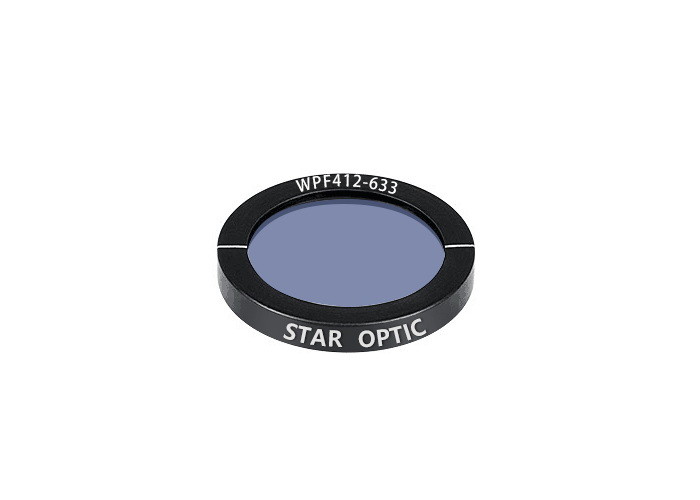

λ/4 Waveplates van kwart nul orde

  • λ/4 Quarter Zero Order Waveplates
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer WPF
Min. bestelaantal 1 st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Echte nulde orde λ/4 kwartgolfplaat Vertraging kwartgolf (λ/4)
Gebruik maak circulaire van lineaire polarisatie of vice versa toepassingen beeldvormende systemen
Voordeel Ongevoelig voor temperatuur Coating AR gecoat aan beide zijden
Markeren

Λ/4 kwarte nulde orde golfplaten

,

optische golfplaat Λ/4 kwarte

,

AR gecoate nulde orde golfplaten
Laat een bericht achter
Productomschrijving

Echte nulde orde λ/4 kwartgolfplaat, grote veldhoek, voor beeldvormingssystemen

Overzicht:

In vergelijking met een normaal ontwerp met twee platen. Nul orde golfplaten met een relatief grotere dikte die de veldhoek verkleint, zijn de echte nulde orde golfplaten gemaakt van een zeer dunne plaat of gecementeerd met een BK7-substraat, wat zorgt voor de best mogelijke veldhoek, temperatuur en golflengte prestaties.


Als de hoek tussen de elektrische veldvector van de lineair gepolariseerde invallende bundel en het hoofdvlak van de retarder van de kwartgolfplaat 45° is, is de opkomende bundel circulair gepolariseerd.Wanneer een kwartgolfplaat dubbel wordt doorgelaten, zoals door spiegelreflectie, werkt deze als een halve golfplaat en roteert het polarisatievlak naar een bepaalde hoek.Kwart golfplaten worden gebruikt om cirkelvormige van lineaire polarisatie te creëren of vice versa, evenals voor ellipsometrie, optisch pompen, het onderdrukken van ongewenste reflectie en optische isolatie.

True zero order waveplate is ook een ideaal geval van optische waveplate voor toepassingen waarbij een grote veldhoek nodig is, zoals beeldvormingssystemen.


Belangrijkste kenmerken vanTrue Zero Order golfplaat:

  • Acceptatie van grote hoeken
  • Ongevoelig voor temperatuur
  • Brede spectrale bandbreedte



Algemene specificaties van True Zero Order λ/4 kwartgolfplaat:

Materiaal Kristallijn kwarts + BK7
Dimensie Tolerantie +0,0/-0,2 mm
Oppervlaktekwaliteit 20/10 krabben en graven
Helder diafragma >90% centraal gebied
Golffrontvervorming <λ/8@632.8nm
parallelliteit <1 boogseconden
Retardatie Tolerantie <λ/300
Standaard golf

kwartgolf (λ/4)
Coating Beide zijden AR gecoat, R<0,25% per gezicht @ centrale golflengte
Schade drempel >500mJ/cm²2, 20ns, 20Hz @1064nm




Standaardproducten vanEchte nul-ordeλ/4 kwartgolfplaat:

Onderdeel nummer Type

Diameter
(mm)

Vertraging
(λ)

Golflengte
(nm)

Helder diafragma
(mm)
WPF412-633 gecementeerd 12.7 λ/4 633 11.5
WPF425-633 gecementeerd 25.4 λ/4 633 22.9
WPF412-780 gecementeerd 12.7 λ/4 780 11.5
WPF425-780 gecementeerd 25.4 λ/4 780 22.9
WPF412-795 gecementeerd 12.7 λ/4 795 11.5
WPF425-795 gecementeerd 25.4 λ/4 795 22.9
WPF412-852 gecementeerd 12.7 λ/4 852 11.5
WPF425-852 gecementeerd 25.4 λ/4 852 22.9
WPF412-894 gecementeerd 12.7 λ/4 894 11.5
WPF425-894 gecementeerd 25.4 λ/4 894 22.9
WPF412-1310 gecementeerd 12.7 λ/4 1310 11.5
WPF425-1310 gecementeerd 25.4 λ/4 1310 22.9
WPF412-1550 gecementeerd 12.7 λ/4 1550 11.5
WPF425-1550 gecementeerd 25.4 λ/4 1550 22.9




Vertragingsgrafiek vanEchte nulde orde golfplaat:


633nm Ture Zero Order Waveplate
λ/4 Waveplates van kwart nul orde 0

780nm Ture Zero Order Waveplate
λ/4 Waveplates van kwart nul orde 1

795nm Ture Zero Order Waveplate
λ/4 Waveplates van kwart nul orde 2

852nm Tuur Nul Orde Waveplate
λ/4 Waveplates van kwart nul orde 3

894nm Tuur Nul Orde Waveplate
λ/4 Waveplates van kwart nul orde 4

1310nm Tuur Nul Orde Waveplate
λ/4 Waveplates van kwart nul orde 5

1550nm Ture Zero Order Waveplate
λ/4 Waveplates van kwart nul orde 6
