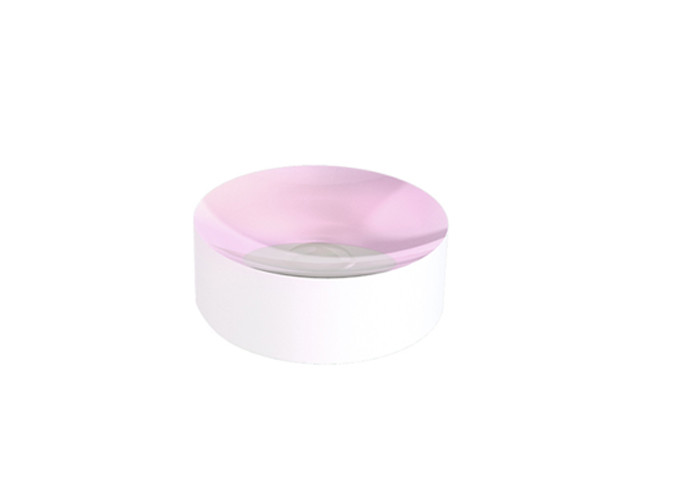

N-SF11 Concave Plano Sferische Lens Diverge Gecollimeerde Beam

  • N-SF11 Concave Plano Spherical Lens Diverge Collimated Beam
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer PCV
Min. bestelaantal 5st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam N-BK7 Plano Concave (PCV) sferische lens Substraat N-BK7
toepassingen beeldreductie of om licht te verspreiden Gebruik het divergeren van een gecollimeerde bundel
UITERLIJK Een plat en een naar binnen gebogen oppervlak Oppervlak N
Markeren

Plano sferische lens divergeren gecollimeerde straal

,

Plano sferische lens N-SF11

,

N-SF11 concave sferische lens
Laat een bericht achter
Productomschrijving

Plano concave (PCV) sferische lens, N-BK7, divergerende gecollimeerde straal

Overzicht:

Plano-concave (PCV) lens heeft één vlak en één naar binnen gebogen oppervlak.PCV-lenzen hebben een negatieve brandpuntsafstand, divergeren een gecollimeerde straal van een virtuele focus en worden vaak gebruikt voor beeldreductie of om licht te verspreiden.Star Optic biedt plano-concave lenzen vervaardigd uit N-BK7, N-SF11, UV-gefuseerde silica, calciumfluoride, zinkselenide en etc.



N-SF11 Concave Plano Sferische Lens Diverge Gecollimeerde Beam 0





Algemene specificaties van N-BK7 Plano Concave (PCV) sferische lens:

Materiaal N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Saffier N-SF11 Concave Plano Sferische Lens Diverge Gecollimeerde Beam 1
Ontwerp golflengte 546.1nm
Vlakheid van het oppervlak N<3(0.5)@632.8nm
Oppervlaktekwaliteit 60/40 kras-Dig
Diameter Tolerantie +0/-0,2 mm
Dikte Tolerantie ± 0,2 mm
centreren <3 boogminuten
Brandpuntsafstand tolerantie ±2%
Helder diafragma >90%
Afschuining Beschermend <0,5 mm x 45 °







Standaardproducten N-BK7 Plano Concave (PCV) sferische lens:

Onderdeelnr. Materiaal D
(mm)		 f
(mm)		 R1
(mm)		 Tc
(mm)		 Te
(mm)
PCVD12F-25 N-BK7 12.7 -25.4 13.18 2 3.6
PCVD12F-30 N-BK7 12.7 -30 15.56 2 3.4
PCVD12F-40 N-BK7 12.7 -40 20.75 2 3
PCVD12F-50 N-BK7 12.7 -50 25,94 2 2.8
PCVD12F-75 N-BK7 12.7 -75 38.9 2 2.5
PCVD12F-100 N-BK7 12.7 -100 51,87 2 2.4
PCVD12F-150 N-BK7 12.7 -150 77,81 2 2.3
PCVD12F-200 N-BK7 12.7 -200 103,74 2 2.2
PCVD12F-250 N-BK7 12.7 -250 129,68 2 2.2
PCVD12F-300 N-BK7 12.7 -300 155,62 2 2.1
PCVD12F-500 N-BK7 12.7 -500 259,36 2 2.1
PCVD12F-1000 N-BK7 12.7 -1000 518,72 2 2.1
PCVD12F-2000 N-BK7 12.7 -2000 1037,44 2 2.1
PCVD25F-25 N-BK7 25.4 -25.4 13.18 2 11.7
PCVD25F-30 N-BK7 25.4 -30 15.56 2 8.6
PCVD25F-40 N-BK7 25.4 -40 20.75 2 6.3
PCVD25F-50 N-BK7 25.4 -50 25,94 2 5.3
PCVD25F-75 N-BK7 25.4 -75 38.9 2 4.1
PCVD25F-100 N-BK7 25.4 -100 51,87 2 3.6
PCVD25F-150 N-BK7 25.4 -150 77,81 2 3
PCVD25F-200 N-BK7 25.4 -200 103,74 2 2.8
PCVD25F-250 N-BK7 25.4 -250 129,68 2 2.6
PCVD25F-300 N-BK7 25.4 -300 155,62 2 2.5
PCVD25F-500 N-BK7 25.4 -500 259,36 2 2.3
PCVD25F-1000 N-BK7 25.4 -1000 518,72 2 2.2
PCVD25F-2000 N-BK7 25.4 -2000 1037,44 2 2.1
PCVD38F-50 N-BK7 38.1 -50 25,94 3 11.3
PCVD38F-75 N-BK7 38.1 -75 38.9 3 7
PCVD38F-100 N-BK7 38.1 -100 51,87 3 6.6
PCVD38F-150 N-BK7 38.1 -150 77,81 3 5.4
PCVD38F-200 N-BK7 38.1 -200 103,74 3 4.8
PCVD38F-250 N-BK7 38.1 -250 129,68 3 4.4
PCVD38F-300 N-BK7 38.1 -300 155,62 3 4.2
PCVD38F-500 N-BK7 38.1 -500 259,36 3 3.7
PCVD38F-1000 N-BK7 38.1 -1000 518,72 3 3.4
PCVD38F-2000 N-BK7 38.1 -2000 1037,44 3 3.2
PCVD50F-100 N-BK7 50.8 -100 51,87 3 9.6
PCVD50F-150 N-BK7 50.8 -150 77,81 3 7.3
PCVD50F-200 N-BK7 50.8 -200 103,74 3 6.2
PCVD50F-250 N-BK7 50.8 -250 129,68 3 5.5
PCVD50F-300 N-BK7 50.8 -300 155,62 3 5.1
PCVD50F-500 N-BK7 50.8 -500 259,36 3 4.2
PCVD50F-1000 N-BK7 50.8 -1000 518,72 3 3.6
PCVD50F-2000 N-BK7 50.8 -2000 1037,44 3 3.3







Coatingopties van N-BK7 Plano Concave (PCV) sferische lens:

Star Optic's boven standaard plano concave lenzen zijn ongecoat.Om de hoeveelheid licht die door elk oppervlak van de lens wordt gereflecteerd te verminderen, zijn er ook antireflectiecoatings beschikbaar, waaronder zangerlaag MgF2, meerlaagse AR-coating, breedband meerlaagse AR-coating en AR-coating met dubbele golflengte.



Enkellaagse MgF2-coating Meerlaagse antireflectiecoating
Positive Meniscus Lenses 1 Positive Meniscus Lenses 2



Boradband antireflectiecoating



Anti-reflecterende coating met dubbele golflengte
Positive Meniscus Lenses 3 Positive Meniscus Lenses 4







Montageopties voor Plano Concave (PCV) sferische lens:

Star Optic's boven standaard plano concave lenzen zijn niet gemonteerd.We kunnen echter een vaste montage en een verstelbare montage voor onze lenzen leveren.



Vaste lensbevestiging



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Verstelbare lensvatting



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Pas je eigen lens aan:

U heeft uw volledige ontwerpvrijheid en we kunnen met complexe ontwerpen werken om u precies te geven wat u nodig heeft, inclusief optisch ontwerp, mechanisch ontwerp en optisch coatingontwerp.



Zemax ontwerp

Positive Meniscus Lenses 9

Zemax ontwerp

Positive Meniscus Lenses 10



Solidworks-ontwerp

Positive Meniscus Lenses 11



Ontwerp met dunne filmcoating

Positive Meniscus Lenses 12
