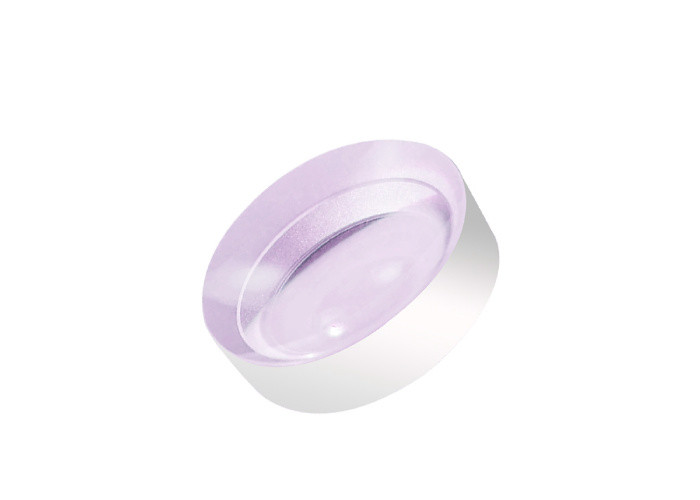

Gebogen oppervlakken Sferische glazen lens 40 Scratch Dig Concavo Convexe lens

  • Curved Surfaces Spherical Glass Lens 40 Scratch Dig Concavo Convex Lens
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer DCV
Min. bestelaantal 5st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam UV Fused Silica Double Concave (DCV) sferische lens Materiaal UV Gefuseerd Silica
toepassingen beeldreductie en om licht te verspreiden Voordeel Bestand tegen hoog vermogen
Ontwerp golflengte 546.1nm Brandpuntsafstand -50 mm tot -1000 mm
Markeren

Gebogen oppervlakken Bolvormige glazen lens

,

bolvormige glazen lens 40 krasgraven

,

40 krasgraven concave bolle lens
Laat een bericht achter
Productomschrijving



Overzicht:

Dubbel concave (DCV) lens, ook wel bi-concave lens genoemd,heeft twee naar binnen gekromde oppervlakken.Ze hebben een negatieve brandpuntsafstand en kunnen het beste worden gebruikt om een ​​convergerende bundel te divergeren.Dubbel-concave lenzen kunnendivergeren een gecollimeerde straal naar een virtuele focus en worden vaak gebruiktvoor beeldreductie en om licht te verspreiden.Star Optic biedt dubbel-concave lenzen in verschillende substraten en opties voor antireflectiecoating.







Algemene specificaties UV Fused Silica Double Concave (DCV) sferische lens:

Materiaal N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Saffier Gebogen oppervlakken Sferische glazen lens 40 Scratch Dig Concavo Convexe lens 0
Ontwerp golflengte 546.1nm
Vlakheid van het oppervlak N<3(0.5)@632.8nm
Oppervlaktekwaliteit 60/40 kras-Dig
Diameter Tolerantie +0/-0,2 mm
Dikte Tolerantie ± 0,2 mm
centreren <3 boogminuten
Brandpuntsafstand tolerantie ±2%
Helder diafragma >90%
Afschuining Beschermend <0,5 mm x 45 °







Standaard productenUV Gefuseerd SilicaDubbel concave (DCV) sferische lens:

Onderdeelnr. Materiaal D
(mm)		 f
(mm)		 R1
(mm)		 R2
(mm)		 Tc
(mm)		 Te
(mm)
DCVD12F-50-FS UVFS 12.7 -50 46.32 46.32 2 2.9
DCVD12F-75-FS UVFS 12.7 -75 69.33 69.33 2 2.6
DCVD12F-100-FS UVFS 12.7 -100 92.33 92.33 2 2.4
DCVD12F-125-FS UVFS 12.7 -125 115.33 115.33 2 2.4
DCVD12F-150-FS UVFS 12.7 -150 138,34 138,34 2 2.3
DCVD12F-200-FS UVFS 12.7 -200 184,35 184,35 2 2.2
DCVD12F-250-FS UVFS 12.7 -250 230,35 230,35 2 2.2
DCVD12F-300-FS UVFS 12.7 -300 276,36 276,36 2 2.1
DCVD12F-500-FS UVFS 12.7 -500 460,39 460,39 2 2.1
DCVD12F-1000-FS UVFS 12.7 -1000 920,47 920,47 2 2.1
DCVD25F-50-FS UVFS 25.4 -50 46.32 46.32 2 5.6
DCVD25F-75-FS UVFS 25.4 -75 69.33 69.33 2 4.3
DCVD25F-100-FS UVFS 25.4 -100 92.33 92.33 2 3.8
DCVD25F-125-FS UVFS 25.4 -125 115.33 115.33 2 3.4
DCVD25F-150-FS UVFS 25.4 -150 138,34 138,34 2 3.2
DCVD25F-200-FS UVFS 25.4 -200 184,35 184,35 2 2.9
DCVD25F-250-FS UVFS 25.4 -250 230,35 230,35 2 2.7
DCVD25F-300-FS UVFS 25.4 -300 276,36 276,36 2 2.6
DCVD25F-500-FS UVFS 25.4 -500 460,39 460,39 2 2.4
DCVD25F-1000-FS UVFS 25.4 -1000 920,47 920,47 2 2.2







Coatingopties OfUV Gefuseerd SilicaDubbel concave (DCV) sferische lens:

Star Optic's boven standaard dubbel concave sferische lenzen zijn ongecoat.Om de hoeveelheid licht die door elk oppervlak van de lens wordt gereflecteerd te verminderen, zijn er ook antireflectiecoatings beschikbaar, waaronder zangerlaag MgF2, meerlaagse AR-coating, breedband meerlaagse AR-coating en AR-coating met dubbele golflengte.



Enkellaagse MgF2-coating Meerlaagse antireflectiecoating
Gebogen oppervlakken Sferische glazen lens 40 Scratch Dig Concavo Convexe lens 1 Gebogen oppervlakken Sferische glazen lens 40 Scratch Dig Concavo Convexe lens 2



Boradband antireflectiecoating



Anti-reflecterende coating met dubbele golflengte
Gebogen oppervlakken Sferische glazen lens 40 Scratch Dig Concavo Convexe lens 3 Gebogen oppervlakken Sferische glazen lens 40 Scratch Dig Concavo Convexe lens 4







Montagemogelijkheden tbvDubbel-concaaf (DCV) bolvormigLens:

Star Optic's boven standaard dubbele concave sferische lenzen zijn niet gemonteerd.We kunnen echter een vaste montage en een verstelbare montage voor onze lenzen leveren.



Vaste lensbevestiging



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Verstelbare lensvatting



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Pas je eigen lens aan:

U heeft uw volledige ontwerpvrijheid en we kunnen met complexe ontwerpen werken om u precies te geven wat u nodig heeft, inclusief optisch ontwerp, mechanisch ontwerp en optisch coatingontwerp.



Zemax ontwerp

Positive Meniscus Lenses 9

Zemax ontwerp

Positive Meniscus Lenses 10



Solidworks-ontwerp

Positive Meniscus Lenses 11



Ontwerp met dunne filmcoating

Positive Meniscus Lenses 12
