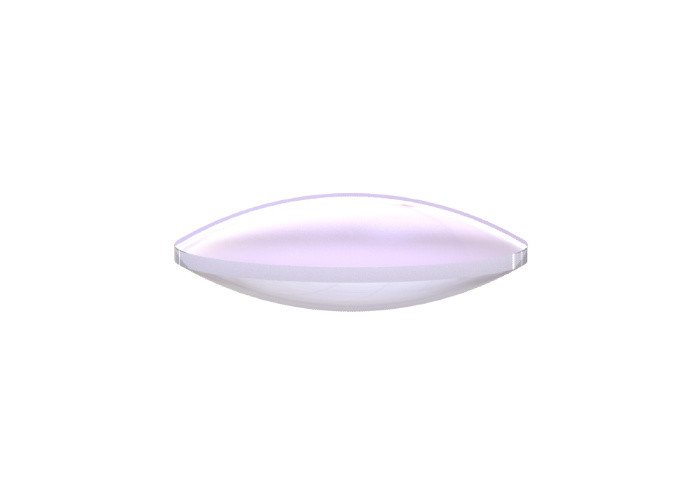

Sapphire Bi Convex Lens 25.4mm Eindige Conjugate Lens Antireflectie Coatings

  • Sapphire Bi Convex Lens 25.4mm Finite Conjugate Lens Antireflection Coatings
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer DCX
Min. bestelaantal 5st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam N-BK7 dubbele bolle (bi-convexe) sferische lens Substraat N-BK7
Gebruik eindige beeldvorming Voorzien zijn van positieve brandpuntsafstand
Oppervlaktevlakheid N Coating Ongecoat, AR Coating beschikbaar
Markeren

Bi-bolle lens 25

,

4 mm

,

25
Laat een bericht achter
Productomschrijving

Dubbele bolle (bi-convexe) sferische lens, N-BK7, eindige beeldlens

Overzicht:

Dubbel-convexe (DCX) lens, ook wel bi-convexe lens genoemd, heeft twee positieve, symmetrische vlakken met gelijke stralen aan beide zijden.Deze lenzen worden over het algemeen aanbevolen voor eindige beeldvormingstoepassingen.Bi-convexe lenzen zijn het meest geschikt wanneer het object en het beeld zich aan weerszijden van de lens bevinden en de verhouding van de beeld- en objectafstanden (geconjugeerde verhouding) tussen 0,2 en 5 ligt. Star Optic levert dubbel-convexe lenzen in een verscheidenheid aan substraten en opties voor antireflectiecoating.



Sapphire Bi Convex Lens 25.4mm Eindige Conjugate Lens Antireflectie Coatings 0







Algemene specificaties van N-BK7 Double Convex (DCX) sferische lens:

Materiaal N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Saffier Sapphire Bi Convex Lens 25.4mm Eindige Conjugate Lens Antireflectie Coatings 1
Ontwerp golflengte 546.1nm
Vlakheid van het oppervlak N<3(0.5)@632.8nm
Oppervlaktekwaliteit 60/40 kras-Dig
Diameter Tolerantie +0/-0,2 mm
Dikte Tolerantie ± 0,2 mm
centreren <3 boogminuten
Brandpuntsafstand tolerantie ±2%
Helder diafragma >90%
Afschuining Beschermend <0,5 mm x 45 °







Standaard productenVan N-BK7 dubbele bolle (DCX) sferische lens:

Onderdeelnr. Materiaal D
(mm)		 f
(mm)		 R1
(mm)		 R2
(mm)		 Tc
(mm)		 Te
(mm)
DCXD12F25 N-BK7 12.7 25.4 25,98 25,98 3.6 2
DCXD12F35 N-BK7 12.7 35 35,74 35,74 3.1 2
DCXD12F50 N-BK7 12.7 50 51.35 51.35 2.8 2
DCXD12F75 N-BK7 12.7 75 77.31 77.31 2.5 2
DCXD12F100 N-BK7 12.7 100 103,25 103,25 2.4 2
DCXD12F125 N-BK7 12.7 125 129.18 129.18 2.3 2
DCXD12F150 N-BK7 12.7 150 155.1 155.1 2.3 2
DCXD12F200 N-BK7 12.7 200 206,94 206,94 2.2 2
DCXD12F250 N-BK7 12.7 250 258,78 258,78 2.2 2
DCXD12F300 N-BK7 12.7 300 310.61 310.61 2.1 2
DCXD12F500 N-BK7 12.7 500 517,94 517,94 2.1 2
DCXD12F1000 N-BK7 12.7 1000 1036.23 1036.23 2.1 2
DCXD25F25 N-BK7 25.4 25.4 24.68 24.68 9 2
DCXD25F35 N-BK7 25.4 35 35.08 35.08 6.8 2
DCXD25F50 N-BK7 25.4 50 50,92 50,92 5.2 2
DCXD25F75 N-BK7 25.4 75 77.04 77.04 4.1 2
DCXD25F100 N-BK7 25.4 100 103.05 103.05 3.6 2
DCXD25F125 N-BK7 25.4 125 129.02 129.02 3.3 2
DCXD25F150 N-BK7 25.4 150 154,97 154,97 3 2
DCXD25F200 N-BK7 25.4 200 206,84 206,84 2.8 2
DCXD25F250 N-BK7 25.4 250 258,7 258,7 2.6 2
DCXD25F300 N-BK7 25.4 300 310.54 310.54 2.5 2
DCXD25F500 N-BK7 25.4 500 517,9 517,9 2.3 2
DCXD25F1000 N-BK7 25.4 1000 1036.21 1036.21 2.2 2







Coatingopties Of N-BK7 dubbel bolle (DCX) sferische lens:

Star Optic's boven standaard dubbel bolle sferische lenzen zijn ongecoat.Om de hoeveelheid licht die door elk oppervlak van de lens wordt gereflecteerd te verminderen, zijn er ook antireflectiecoatings beschikbaar, waaronder zangerlaag MgF2, meerlaagse AR-coating, breedband meerlaagse AR-coating en AR-coating met dubbele golflengte.



Enkellaagse MgF2-coating Meerlaagse antireflectiecoating
Positive Meniscus Lenses 1 Sapphire Bi Convex Lens 25.4mm Eindige Conjugate Lens Antireflectie Coatings 3



Boradband antireflectiecoating



Anti-reflecterende coating met dubbele golflengte
Positive Meniscus Lenses 3 Sapphire Bi Convex Lens 25.4mm Eindige Conjugate Lens Antireflectie Coatings 5







Montagemogelijkheden tbvDubbel bol(DCX)BolvormigLens:

Star Optic's boven standaard dubbele bolle sferische lenzen zijn niet gemonteerd.We kunnen echter een vaste montage en een verstelbare montage voor onze lenzen leveren.



Vaste lensbevestiging



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Verstelbare lensvatting



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Pas je eigen lens aan:

U heeft uw volledige ontwerpvrijheid en we kunnen met complexe ontwerpen werken om u precies te geven wat u nodig heeft, inclusief optisch ontwerp, mechanisch ontwerp en optisch coatingontwerp.



Zemax ontwerp

Positive Meniscus Lenses 9

Zemax ontwerp

Positive Meniscus Lenses 10



Solidworks-ontwerp

Positive Meniscus Lenses 11



Ontwerp met dunne filmcoating

Positive Meniscus Lenses 12
