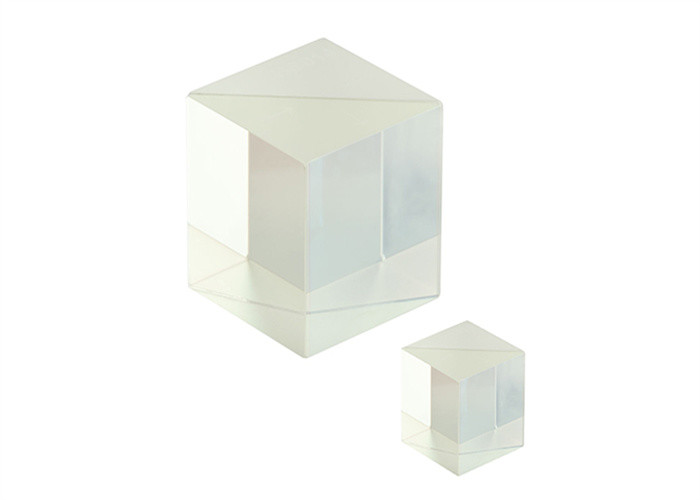

Tweekanaals polariserende bundelsplitser Cube 632,8 nm AR-coating

  • Two Channel Polarizing Beam Splitter Cube 632.8nm AR Coating
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer PBST
Min. bestelaantal 1 st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Tweekanaals polariserende bundelsplitterkubus Voordeel Hoge extinctieverhouding op zowel verzonden als gereflecteerde kanalen
Verzonden uitstervingsratio 1000:1 Weerspiegeld uitstervingspercentage 200:1
toepassingen interferometer Coating Polariserende gevoelige coating op hypo-oppervlak, AR-coating op alle ingangs- en uitgangsoppervlakk
Markeren

l Polariserende Beam Splitter Cube

,

Beam Splitter Cube Two Channel

,

Beam Splitter Cube 632.8nm
Laat een bericht achter
Productomschrijving

Tweekanaals polariserende bundelsplitterkubus

Overzicht:

Standaard polariserende bundelsplitterkubus heeft geen groot voordeel op de extinctieverhouding van het gereflecteerde kanaal.Deze tweekanaals polariserende bundelsplitterkubus met onze unieke coatingtechniek kan hoge prestaties leveren, niet alleen bij verzonden maar ook bij gereflecteerde kanalen.Het beschikt over een transmissie van meer dan 97% van de p-gepolariseerde bundel en een hoge extinctieverhouding van meer dan 1000:1 op het uitgezonden kanaal en 200:1 op het gereflecteerde kanaal.Het wordt veel gebruikt in interferometertoepassingen.







Algemene specificatie van tweekanaals polariserende bundelsplitterkubus:

Materiaal N-BK7
Dimensie Tolerantie ± 0,2 mm
Oppervlaktekwaliteit 40/20 krabben en graven
Helder diafragma >90%

Verzonden golffrontvervorming

 <λ/8@632.8nm per 10mm
Gereflecteerde golffrontvervorming <λ/8@632.8nm per 10mm
Straal afwijking <3 boogminuten
Uitstervingspercentage

Tp/Ts>1000:1

Rs/Rp>200:1
Hoofdtransmissie Tp>97%
Hoofdreflectie RS>99,9%
Coating Polarisatie beamsplitter coating op schuine zijde
AR-coating op alle invoer- en uitvoervlakken
Schade drempel >500mJ/cm²2, 20ns, 20Hz, @1064nm



Tweekanaals polariserende bundelsplitser Cube 632,8 nm AR-coating 0





Standaardproducten vanTweekanaals polariserende bundelsplitterkubus:

Onderdeel nummer Materiaal

Dimensie

(mm)

Dikte

(mm)

 Tp/Ts €/€

Golflengte

(nm)
PBST1212-532 N-BK7 12.7x12.7 12.7 >1000:1 >200:1 532
PBST2525-532 N-BK7 25.4x25.4 25.4 >1000:1 >200:1 532
PBST1212-633 N-BK7 12.7x12.7 12.7 >1000:1 >200:1 633
PBST2020-633 N-BK7 25.4x25.4 25.4 >1000:1 >200:1 633
PBST1212-780 N-BK7 12,7 * 12,7 12.7 >1000:1 >200:1 780
PBST2020-780 N-BK7 25.4x25.4 25.4 >1000:1 >200:1 780
PBST1212-1064 N-BK7 12,7 * 12,7 12.7 >1000:1 >200:1 1064
PBST2020-1064 N-BK7 25.4x25.4 25.4 >1000:1 >200:1 1064







Coatingcurven van tweekanaals polariserende bundelsplitterkubus:



532nm tweekanaals hoge prestaties

Polariserende bundelsplitsende kubus

Tweekanaals polariserende bundelsplitser Cube 632,8 nm AR-coating 1

633nm tweekanaals hoge prestaties

Polariserende bundelsplitsende kubus

Tweekanaals polariserende bundelsplitser Cube 632,8 nm AR-coating 2



780nm tweekanaals hoge prestaties

Polariserende bundelsplitsende kubus

Tweekanaals polariserende bundelsplitser Cube 632,8 nm AR-coating 3





1064nm tweekanaals hoge prestaties

Polariserende bundelsplitsende kubus

Tweekanaals polariserende bundelsplitser Cube 632,8 nm AR-coating 4







Mount-opties vanHigh Power Polarisatie Cube Beamsplitter:

Star Optic biedt ook een verscheidenheid aan montageoplossingen voor onze Two Channel Polarizing Beamsplitter Cubes.Raadpleeg Optomechanische montages voor informatie over montageopties en compatibiliteit.Als u niet zeker weet welke u moet kiezen, neem dan contact met ons op, wij zullen met u samenwerken om de beste oplossing voor uw behoeften te vinden.
