Crystal Quartz optische isolator 12,7 mm isolaat lineair gepolariseerd licht

  • Crystal Quartz Optical Isolator 12.7mm Isolate Linear Polarized Light
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer ISO
Min. bestelaantal 1 st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Optische Isolator Constructure PBS + kwartgolfplaat
Materiaal Kristalkwarts & BK7 Voorzien zijn van Passieve isolatie van lineair gepolariseerd licht
Isolatie 20db Coating Hypopolariserende gevoelige coating, alle ingangs- en uitgangsvlakken zijn AR-gecoat
Markeren

Krachtige optische isolator 12

,

7 mm

,

12
Laat een bericht achter
Productomschrijving

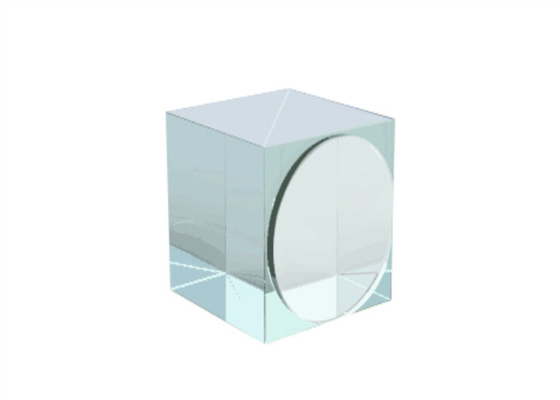

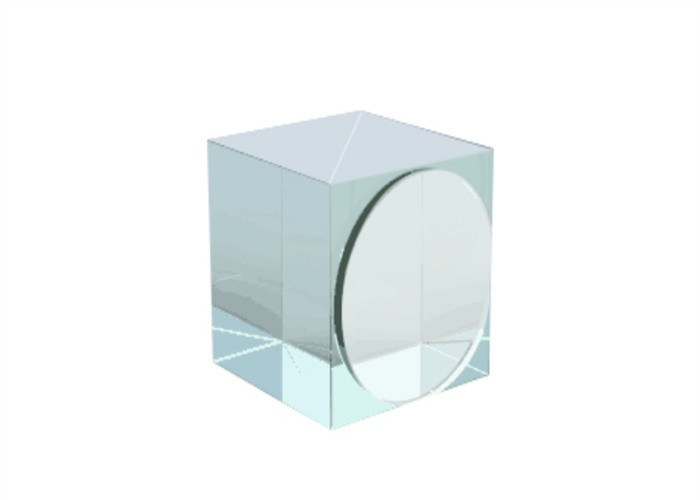

Optische isolator, passieve isolatie van lineair gepolariseerd licht, PBS+Quarter Waveplate

Overzicht:

Optische isolator is een combinatie van een Polarizing Beamsplitter Cube (PBS) en een Quartz Quarter Waveplate.Invallend licht wordt lineair gepolariseerd door PBS en omgezet in circulaire polarisatie door de kwartgolfplaat wanneer het licht er voor het eerst doorheen gaat.Elk deel van de uitkomende bundel die wordt teruggekaatst in de isolator en een tweede keer door de kwartgolfplaat gaat, zal worden omgezet in een lineair gepolariseerde bundel die loodrecht op de ingangsbundel staat.Deze straal wordt dan geblokkeerd door PBS en keert niet terug naar het oorspronkelijke invoerpad van het systeem.


Algemene specificaties van optische isolator:

Materiaal Kristalkwarts & BK7
Dimensie Tolerantie ± 0,2 mm
Oppervlaktekwaliteit 60/40
Helder diafragma >90%
Verzonden golffrontvervorming <λ/4@632.8nm
Straal afwijking <3 boogminuten
Isolatie >20dB
Overdragen Tp>95%, Ts<1%
Reflectie Rs>99%, Rp<5%
AR-coating R<0,25%@ centrale golflengte bij alle ingangen
Schade drempel >500mJ/cm²2, 20ns, 20Hz @1064nm



Crystal Quartz optische isolator 12,7 mm isolaat lineair gepolariseerd licht 0 Crystal Quartz optische isolator 12,7 mm isolaat lineair gepolariseerd licht 1



Standaardproducten van optische isolator:

Onderdeel nummer

Afmeting A

(mm)

Dikte A
(mm)

Isolatie
(dB)

Golflengte

(nm)
ISO1010-532 10x10 10 >20 532
ISO1212-532 12.7x12.7 12.7 >20 532
ISO1010-633 10x10 10 >20 633
ISO1212-633 12.7x12.7 12.7 >20 633
ISO1010-780 10x10 10 >20 780
ISO1212-780 12.7x12.7 12.7 >20 780
ISO1010-1064 10x10 10 >20 1064
ISO1212-1064 12.7x12.7 12.7 >20 1064
ISO1010-1550 10x10 10 >20 1550
ISO1212-1550 12.7x12.7 12.7 >20 1550




Coatinggrafieken vanOptische isolator:



532nm optische isolator

Crystal Quartz optische isolator 12,7 mm isolaat lineair gepolariseerd licht 2




633nm optische isolator

Crystal Quartz optische isolator 12,7 mm isolaat lineair gepolariseerd licht 3




780 nm optische isolator

Crystal Quartz optische isolator 12,7 mm isolaat lineair gepolariseerd licht 4




1064nm optische isolator

Crystal Quartz optische isolator 12,7 mm isolaat lineair gepolariseerd licht 5




1550 nm optische isolator

Crystal Quartz optische isolator 12,7 mm isolaat lineair gepolariseerd licht 6
