45 graden polariserende plaatbundelsplitter

  • 45 Degree Polarizing Plate Beamsplitter
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer PPB
Min. bestelaantal 1 st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam 45 graden plaat polariserende beamsplitter Voordeel 45 graden AOI gemakkelijker te monteren
toepassingen Laser, beeldvorming of life science Materiaal UV Gefuseerd Silica
Voorzien zijn van Bestand tegen hoog vermogen Coating Hoogenergetische polariserende bundelsplitsende coating
Markeren

45 graden polariserende plaat beamsplitter

,

plaat beam splitter 45 graden

,

hoge schadedrempel polariserende plaat beamsplitter
Laat een bericht achter
Productomschrijving

45 graden plaat polariserende beamsplitter, hoge schadedrempel

Overzicht:

Plate beamsplitter is het meest voorkomende type beamsplitter dat licht reflecteert en doorlaat in een hoek van 45°.Onze 45 graden polariserende plaatbundelsplitter scheidt de ingangsstraal in twee orthogonale componenten zoals P-gepolariseerd licht, dat wordt doorgelaten terwijl S-gepolariseerd licht wordt gereflecteerd in een hoek van 45°.

Plate beamsplitter heeft verschillende voordelen ten opzichte van cube beamsplitters, zoals een hoge tolerantie ten opzichte van geavanceerde vermogensniveaus zonder enige verminking en het is ontworpen zonder optische lijm voor een hogere energieabsorptie.

En in tegenstelling tot traditionele polariserende beamsplitters, die zijn ontworpen voor gebruik onder de hoek van Brewster, zijn deze 45 graden polariserende plaat beamsplitters blijkbaar bedoeld om te worden gebruikt bij een AOI van 45°, wat een eenvoudigere montage mogelijk maakt.

Het wordt vaak gebruikt in toepassingen zoals laser, beeldvorming of biowetenschappen vanwege de verscheidenheid aan configuraties.





Algemene specificaties van 45 graden polarisatieBordStraalsplitser:

Materiaal UV Gefuseerd Silica
Dimensie Tolerantie +0/-0,2 mm
Oppervlaktekwaliteit 60/40 krabben en graven
Helder diafragma >90%
Vlakheid <λ/8@632.8nm per 10mm
parallelliteit <3 boogminuten
Uitstervingspercentage

Tp/Ts>200:1
doorlaatbaarheid Tp>95%, Ts<0,5%
Reflectie Rs>99,5%, Rp<5%
Coating

Polarisatie beamsplitter coating op één zijde (AOI 45 graden, moet worden afgestemd op geoptimaliseerde AOI in gebruik)

Achterkant ongecoat.
Schade drempel >5J/cm2, 20ns, 20Hz, @1064nm

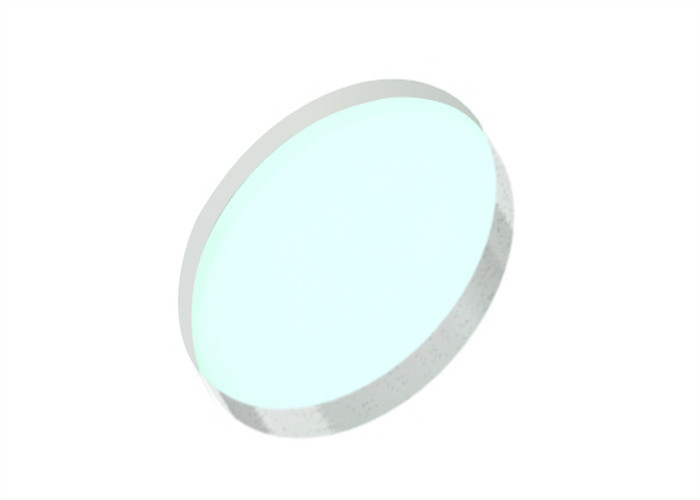

45 graden polariserende plaatbundelsplitter 0





Standaardproducten van 45 graden polariserende plaatbundelsplitter:

Onderdeel nummer Materiaal

Diameter

(mm)

Dikte

(mm)

 Tp/Ts

Golflengte

(nm)

AOI

(°)
PPB2506-355-45 UVFS 25.4 6.35 uur 200:1 355 45
PPB5006-355-45 UVFS 50.8 6.35 uur 200:1 355 45
PPB2506-532-45 UVFS 25.4 6.35 uur 200:1 532 45
PPB5006-532-45 UVFS 50.8 6.35 uur 200:1 532 45
PPB2506-633-45 UVFS 25.4 6.35 uur 200:1 633 45
PPB5006-633-45 UVFS 50.8 6.35 uur 200:1 633 45
PPB2506-780-45 UVFS 25.4 6.35 uur 200:1 780 45
PPB5006-780-45 UVFS 50.8 6.35 uur 200:1 780 45
PPB2506-1064-45 UVFS 25.4 6.35 uur 200:1 1064 45
PPB5006-1064-45 UVFS 50.8 6.35 uur 200:1 1064 45









Coating grafiekenvan 45 graden polariserende plaat Beamsplitter:



355nm polariserende plaat Beamsplitter 45°AOI

45 graden polariserende plaatbundelsplitter 1



532nm polariserende plaat Beamsplitter 45°AOI

45 graden polariserende plaatbundelsplitter 2



633nm polariserende plaat Beamsplitter 45°AOI

45 graden polariserende plaatbundelsplitter 3



780nm polariserende plaat Beamsplitter 45°AOI

45 graden polariserende plaatbundelsplitter 4



1064nm polariserende plaat Beamsplitter 45°AOI

45 graden polariserende plaatbundelsplitter 5
