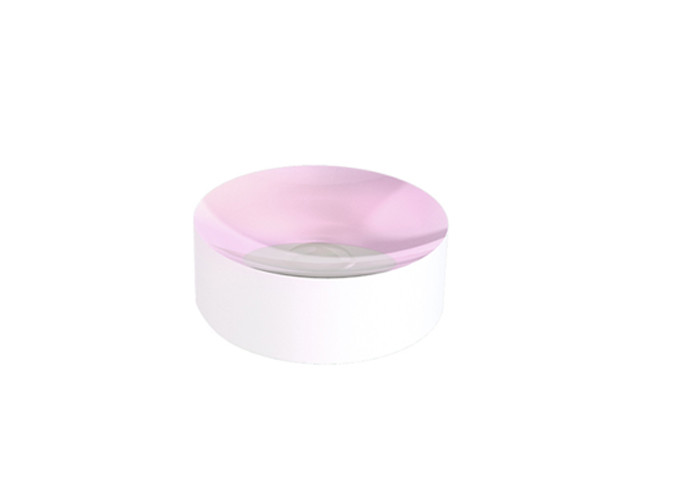

532nm Optische Spiegels 25.4mm Plano Concave Spiegel Inspectie Gepolijst

  • 532nm Optical Mirrors 25.4mm Plano Concave Mirror Inspection Polished
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer Mir-CC
Min. bestelaantal 5st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Diëlektrische concave spiegel vorm geven aan Concave Plano
Substraat N-BK7 Gebruik Focusserende lichtstraal
Straal 50-1000 en op maat beschikbaar Coating Diëlektrische HR-coating op gebogen oppervlak
Markeren

532 nm optische spiegels

,

optische spiegels 25

,

4 mm
Laat een bericht achter
Productomschrijving

 Diëlektrische concave spiegel, hoogenergetische focusspiegel voor 532nm en 1064nm

Overzicht:

Diëlektrische concave spiegels (diëlektrische scherpstellende spiegels)worden gekenmerkt door een concaaf oppervlak met een metallic hoogreflecterende coating.De reflecterende coating maakt het mogelijk om een ​​lichtstraal te focussen.De meest voorkomende coatingmaterialen zijn aluminium Al, goud Au of zilver Ag.



Een vereiste voor een focusspiegel is wanneer er geen chromatische aberratie is toegestaan ​​in een breed spectraal bereik.Nog een andere veelvoorkomende use-case is de optimalisatie van de dichtheid van een optisch systeem.

Concave spiegels kunnen op dezelfde manier worden gebruikt als focuslenzen.Het type beeld dat door een focusspiegel wordt gecreëerd, hangt af van de straal van het concave oppervlak en van de afstand van een object tot de spiegel.







Algemene specificaties van diëlektrische concave spiegel:

Dimensie Tolerantie +0,0/-0,2 mm
Dikte Tolerantie ± 0,2 mm
Oppervlaktekwaliteit 60/40
Helder diafragma >90%
Vlakheid <λ/4@632.8nm
centreren <3 boogminuten
Coating

concaaf oppervlak diëlektrische HR-coating gecoat,

vlak oppervlak geslepen of geïnspecteerd gepolijst
Schade drempel >5J/cm2, 20ns, 20Hz, @1064nm



Metal Coated Concave Mirror, Ideal for Focusing Ti:sapphire and Yb:doped Laser Pulses 0





Standaardproducten van diëlektrische concave spiegel:

Onderdeel nummer Materiaal Diameter
(mm)		 Tc
(mm)		 Straal
(mm)		 Focaal
(mm)		 Golflengte
(nm)		 AOI
(°)
MIR25-CC-R-50-532 BK7 25.4 2 -50 25 524-532 0
MIR25-CC-R-100-532 BK7 25.4 2 -100 50 524-532 0
MIR25-CC-R-150-532 BK7 25.4 2 -150 75 524-532 0
MIR25-CC-R-200-532 BK7 25.4 2 -200 100 524-532 0
MIR25-CC-R-250-532 BK7 25.4 2 -250 125 524-532 0
MIR25-CC-R-300-532 BK7 25.4 2 -300 150 524-532 0
MIR25-CC-R-500-532 BK7 25.4 2 -500 250 524-532 0
MIR25-CC-R-1000-532 BK7 25.4 2 -1000 500 524-532 0
MIR50-CC-R-50-532 BK7 50.8 2 -50 25 524-532 0
MIR50-CC-R-100-532 BK7 50.8 2 -100 50 524-532 0
MIR50-CC-R-150-532 BK7 50.8 2 -150 75 524-532 0
MIR50-CC-R-200-532 BK7 50.8 2 -200 100 524-532 0
MIR50-CC-R-250-532 BK7 50.8 2 -250 125 524-532 0
MIR50-CC-R-300-532 BK7 50.8 2 -300 150 524-532 0
MIR50-CC-R-500-532 BK7 50.8 2 -500 250 524-532 0
MIR50-CC-R-1000-532 BK7 50.8 2 -1000 500 524-532 0
MIR25-CC-R-50-1064 BK7 25.4 2 -50 25 1047-1064 0
MIR25-CC-R-100-1064 BK7 25.4 2 -100 50 1047-1064 0
MIR25-CC-R-150-1064 BK7 25.4 2 -150 75 1047-1064 0
MIR25-CC-R-200-1064 BK7 25.4 2 -200 100 1047-1064 0
MIR25-CC-R-250-1064 BK7 25.4 2 -250 125 1047-1064 0
MIR25-CC-R-300-1064 BK7 25.4 2 -300 150 1047-1064 0
MIR25-CC-R-500-1064 BK7 25.4 2 -500 250 1047-1064 0
MIR25-CC-R-1000-1064 BK7 25.4 2 -1000 500 1047-1064 0
MIR50-CC-R-50-1064 BK7 50.8 2 -50 25 1047-1064 0
MIR50-CC-R-100-1064 BK7 50.8 2 -100 50 1047-1064 0
MIR50-CC-R-150-1064 BK7 50.8 2 -150 75 1047-1064 0
MIR50-CC-R-200-1064 BK7 50.8 2 -200 100 1047-1064 0
MIR50-CC-R-250-1064 BK7 50.8 2 -250 125 1047-1064 0
MIR50-CC-R-300-1064 BK7 50.8 2 -300 150 1047-1064 0
MIR50-CC-R-500-1064 BK7 50.8 2 -500 250 1047-1064 0
MIR50-CC-R-1000-1064 BK7 50.8 2 -1000 500 1047-1064 0







Coatinggrafieken van diëlektrische concave spiegel:



524-532nm diëlektrische concave spiegel

532nm Optische Spiegels 25.4mm Plano Concave Spiegel Inspectie Gepolijst 1



1047-1064nm diëlektrische concave spiegel

532nm Optische Spiegels 25.4mm Plano Concave Spiegel Inspectie Gepolijst 2
