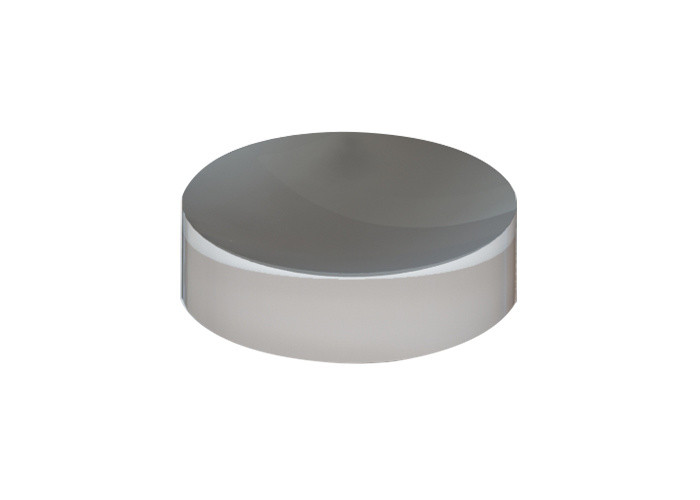

Metalen coating Optische spiegels Aluminium Al concave bolle spiegel

  • Metal Coating Optical Mirrors Aluminum Al Concave Convex Mirror
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer MIR
Min. bestelaantal 5st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Metaal gecoate concave spiegel vorm geven aan Concave Plano
Voorzien zijn van AOI ongevoelig in een breed golfbereik toepassingen Ideaal voor het scherpstellen van Ti:Sapphire en Yb:Gedoopte laserpulsen
Oppervlak Metaalcoating op één oppervlak, achterkant geslepen of geïnspecteerd gepolijst Coating materiaal Al, Ag, Au
Markeren

Metalen coating optische spiegels

,

optische spiegels aluminium Al

,

aluminium Al concave convexe spiegel
Laat een bericht achter
Productomschrijving

Met metaal gecoate concave spiegel, ideaal voor het scherpstellen van Ti:Sapphire en Yb:Doped laserpulsen

Overzicht:

Met metaal gecoate concave spiegels (Metal Coated Focusing Mirrors) worden gekenmerkt door één concaaf oppervlak met een metallic hoogreflecterende coating.De reflecterende coating maakt het mogelijk om een ​​lichtstraal te focussen.De meest voorkomende coatingmaterialen zijn aluminium Al, goud Au of zilver Ag.



Een vereiste voor een focusspiegel is wanneer er geen chromatische aberratie is toegestaan ​​in een breed spectraal bereik.Nog een andere veelvoorkomende use-case is de optimalisatie van de dichtheid van een optisch systeem.

Concave spiegels kunnen op dezelfde manier worden gebruikt als focuslenzen.Het type beeld dat door een focusspiegel wordt gecreëerd, hangt af van de straal van het concave oppervlak en van de afstand van een object tot de spiegel.







Algemene specificaties van concave spiegel met metaalcoating:

Dimensie Tolerantie +0,0/-0,2 mm
Dikte Tolerantie ± 0,2 mm
Oppervlaktekwaliteit 60/40
Helder diafragma >90%
Vlakheid

<λ/4@632.8nm
centreren <3 boogminuten
Coating

Metaalcoating op één oppervlak, achterkant geslepen of geïnspecteerd gepolijst



  • Verbeterd aluminium: Ravg>90%@400-700nm
  • Beschermd aluminium: Ravg>87%@400-1200nm
  • UV-beschermd aluminium: Ravg>80%@250-700nm
  • Beschermd zilver: Ravg>95%@400-12000nm
  • Verbeterd zilver: Ravg>98,5%@700-1100nm
  • Beschermd goud: Ravg>98%@2000-12000nm
Schade drempel >1J/cm2, 20ns, 20Hz, @1064nm



Metalen coating Optische spiegels Aluminium Al concave bolle spiegel 0



Standaardproducten van met metaal gecoate concave spiegel:

Onderdeel nummer Materiaal Diameter
(mm)		 Tc
(mm)		 Straal
(mm)		 Focaal
(mm)		 Coating
PAL25-CC-R-50 BK7 25.4 2 -50 25 Beschermd aluminium
PAL25-CC-R-100 BK7 25.4 2 -100 50 Beschermd aluminium
PAL25-CC-R-150 BK7 25.4 2 -150 70 Beschermd aluminium
PAL25-CC-R-200 BK7 25.4 2 -200 100 Beschermd aluminium
PAL25-CC-R-250 BK7 25.4 2 -250 125 Beschermd aluminium
PAL25-CC-R-300 BK7 25.4 2 -300 150 Beschermd aluminium
PAL25-CC-R-500 BK7 25.4 2 -500 250 Beschermd aluminium
PAL25-CC-R-1000 BK7 25.4 2 -1000 500 Beschermd aluminium
EAL50-CC-R-50 BK7 25.4 2 -50 25 Verbeterd aluminium
EAL50-CC-R-100 BK7 25.4 2 -100 50 Verbeterd aluminium
EAL50-CC-R-150 BK7 25.4 2 -150 70 Verbeterd aluminium
EAL50-CC-R-200 BK7 25.4 2 -200 100 Verbeterd aluminium
EAL50-CC-R-250 BK7 25.4 2 -250 125 Verbeterd aluminium
EAL50-CC-R-300 BK7 25.4 2 -300 150 Verbeterd aluminium
EAL50-CC-R-500 BK7 25.4 2 -500 250 Verbeterd aluminium
EAL50-CC-R-1000 BK7 25.4 2 -1000 500 Verbeterd aluminium
UVPAL25-CC-R-50 BK7 25.4 2 -50 25 UV-beschermd aluminium
UVPAL25-CC-R-100 BK7 25.4 2 -100 50 UV-beschermd aluminium
UVPAL25-CC-R-150 BK7 25.4 2 -150 70 UV-beschermd aluminium
UVPAL25-CC-R-200 BK7 25.4 2 -200 100 UV-beschermd aluminium
UVPAL25-CC-R-250 BK7 25.4 2 -250 125 UV-beschermd aluminium
UVPAL25-CC-R-300 BK7 25.4 2 -300 150 UV-beschermd aluminium
UVPAL25-CC-R-500 BK7 25.4 2 -500 250 UV-beschermd aluminium
UVPAL25-CC-R-1000 BK7 25.4 2 -1000 500 UV-beschermd aluminium
PAG25-CC-R-50 BK7 25.4 2 -50 25 Beschermd zilver
PAG25-CC-R-100 BK7 25.4 2 -100 50 Beschermd zilver
PAG25-CC-R-150 BK7 25.4 2 -150 70 Beschermd zilver
PAG-CC-R-200 BK7 25.4 2 -200 100 Beschermd zilver
PAG25-CC-R-250 BK7 25.4 2 -250 125 Beschermd zilver
PAG25-CC-R-300 BK7 25.4 2 -300 150 Beschermd zilver
PAG25-CC-R-500 BK7 25.4 2 -500 250 Beschermd zilver
PAG25-CC-R-1000 BK7 25.4 2 -1000 500 Beschermd zilver
EAG25-CC-R-50 BK7 25.4 2 -50 25 Verbeterd zilver
EAG25-CC-R-100 BK7 25.4 2 -100 50 Verbeterd zilver
EAG25-CC-R-150 BK7 25.4 2 -150 70 Verbeterd zilver
EAG-CC-R-200 BK7 25.4 2 -200 100 Verbeterd zilver
EAG25-CC-R-250 BK7 25.4 2 -250 125 Verbeterd zilver
EAG25-CC-R-300 BK7 25.4 2 -300 150 Verbeterd zilver
EAG25-CC-R-500 BK7 25.4 2 -500 250 Verbeterd zilver
EAG25-CC-R-1000 BK7 25.4 2 -1000 500 Verbeterd zilver
PAU25-CC-R-50 BK7 25.4 2 -50 25 Beschermd goud
PAU25-CC-R-100 BK7 25.4 2 -100 50 Beschermd goud
PAU25-CC-R-150 BK7 25.4 2 -150 70 Beschermd goud
PAU-CC-R-200 BK7 25.4 2 -200 100 Beschermd goud
PAU25-CC-R-250 BK7 25.4 2 -250 125 Beschermd goud
PAU25-CC-R-300 BK7 25.4 2 -300 150 Beschermd goud
PAU25-CC-R-500 BK7 25.4 2 -500 250 Beschermd goud
PAU25-CC-R-1000 BK7 25.4 2 -1000 500 Beschermd goud







Coatinggrafieken van met metaal gecoate concave spiegel:



UV-beschermde aluminiumcoating

Metalen coating Optische spiegels Aluminium Al concave bolle spiegel 1

Rgem>80%@250-700nm



Verbeterde aluminiumcoating

Metalen coating Optische spiegels Aluminium Al concave bolle spiegel 2

Rgem>90%@400-700nm



Beschermde aluminiumcoating

Metalen coating Optische spiegels Aluminium Al concave bolle spiegel 3

Rgem>87%@400-1200nm





Beschermde zilveren coating

Metalen coating Optische spiegels Aluminium Al concave bolle spiegel 4

Rgem>95%@400-12000nm

Verbeterde zilveren coating

Metalen coating Optische spiegels Aluminium Al concave bolle spiegel 5

Rgem>98,5%@700-1100nm



Beschermde gouden coating

Metalen coating Optische spiegels Aluminium Al concave bolle spiegel 6

Rgem>98%@2000-12000nm
