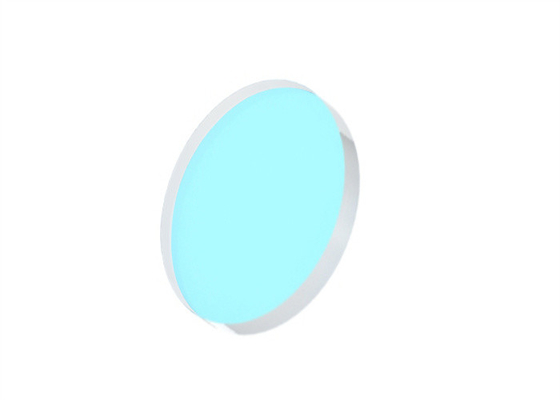

Nd YAG-uitgangskoppeling Spiegel 1064nm Gedeeltelijk reflecterende spiegel in laserholtes

  • Nd YAG Output Coupler Mirror 1064nm Partially Reflective Mirror In Laser Cavities
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer LOC
Min. bestelaantal 5st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Nd:YAG laseruitvoerkoppeling Golflengte 1064nm
doorlaatbaarheid 2%, 5%, 20%, 30%, 40%, 50%, 70%, 90%, 95% Materiaal N-BK7
Gebruik Laserholtes om een ​​deel van de resonerende straal binnen de holte door te laten Coating Gedeeltelijke reflecterende coating op het vooroppervlak en AR-coating op het achteroppervlak
Markeren

Nd YAG-uitvoerkoppelingsspiegel

,

uitvoerkoppelingsspiegel 1064nm

,

1064nm gedeeltelijk reflecterende spiegel
Laat een bericht achter
Productomschrijving

Nd:YAG laseruitgangskoppeling, gedeeltelijk reflecterende spiegels, verschillende transmissies

Overzicht:
Nd:YAG-laseruitgangskoppelingen zijn gedeeltelijk reflecterende spiegels die worden gebruikt in laserholtes om een ​​deel van de resonerende bundel binnen de holte door te laten.Het eerste oppervlak van deze uitgangskoppelaars is gecoat met een gedeeltelijk reflecterende spiegelcoating, terwijl het achteroppervlak is gecoat met een antireflectiecoating bij de lasergolflengte om reflectieverliezen te voorkomen.Deze optieken kunnen niet alleen worden gebruikt als uitgangskoppelingen, maar ook als deelreflectoren voor bundelverzwakking of als algemene bundelsplitsers.



Algemene specificaties van de Nd:YAG-laseruitgangskoppeling:

MateriaalBK7 Klasse A optisch glas, gesmolten silica van UV-kwaliteit
Dimensie Tolerantie+0,0/-0,2 mm
Dikte Tolerantie± 0,2 mm
Helder diafragma>90%
Oppervlaktekwaliteit60/40 krabben en graven
parallelliteit>1 boogminuut
Vlakheid<λ/8@63nm
AfschuiningBeschermd <0,5 mm x 45 graden
Coating

Gedeeltelijke reflecterende coating op de voorkant

AR-coating op de achterkant

Schade drempel>5J/cm2, 20ns, 20Hz, @1064nm


Nd YAG-uitgangskoppeling Spiegel 1064nm Gedeeltelijk reflecterende spiegel in laserholtes 0


Standaardproducten vanNd:YAG laseruitvoerkoppeling:

Onderdeel nummerMateriaalDiameter
(mm)		Dikte
(mm)		Overdragen
(%)		Golflengte
(nm)		AOI
(°)
LOC2506-T2-1064N-BK725.46.35 uur2 ± 110640
LOC2506-T5-1064N-BK725.46.35 uur5 ± 210640
LOC2506-T20-1064N-BK725.46.35 uur20 ± 510640
LOC2506-T30-1064N-BK725.46.35 uur30 ± 510640
LOC2506-T40-1064N-BK725.46.35 uur40 ± 510640
LOC2506-T50-1064N-BK725.46.35 uur50 ± 510640
LOC2506-T70-1064N-BK725.46.35 uur70 ± 510640
LOC2506-T80-1064N-BK725.46.35 uur80 ± 410640
LOC2506-T90-1064N-BK725.46.35 uur90 ± 310640
LOC2506-T95-1064N-BK725.46.35 uur95 ± 210640




Coatinggrafieken vanNd:YAG laseruitvoerkoppeling:



1064nm uitgangskoppeling-T2%

Nd YAG-uitgangskoppeling Spiegel 1064nm Gedeeltelijk reflecterende spiegel in laserholtes 1



1064nm uitgangskoppeling-T5%
Nd YAG-uitgangskoppeling Spiegel 1064nm Gedeeltelijk reflecterende spiegel in laserholtes 2



1064nm uitgangskoppeling-T20%
Nd YAG-uitgangskoppeling Spiegel 1064nm Gedeeltelijk reflecterende spiegel in laserholtes 3



1064nm uitgangskoppeling-T30%
Nd YAG-uitgangskoppeling Spiegel 1064nm Gedeeltelijk reflecterende spiegel in laserholtes 4



1064nm uitgangskoppeling-T40%

Nd YAG-uitgangskoppeling Spiegel 1064nm Gedeeltelijk reflecterende spiegel in laserholtes 5



1064nm uitgangskoppeling-T50%
Nd YAG-uitgangskoppeling Spiegel 1064nm Gedeeltelijk reflecterende spiegel in laserholtes 6



1064nm uitgangskoppeling-T70%
Nd YAG-uitgangskoppeling Spiegel 1064nm Gedeeltelijk reflecterende spiegel in laserholtes 7



1064nm uitgangskoppeling-T80%

Nd YAG-uitgangskoppeling Spiegel 1064nm Gedeeltelijk reflecterende spiegel in laserholtes 8



1064nm uitgangskoppeling-T90%

Nd YAG-uitgangskoppeling Spiegel 1064nm Gedeeltelijk reflecterende spiegel in laserholtes 9



1064nm uitgangskoppeling-T95%

Nd YAG-uitgangskoppeling Spiegel 1064nm Gedeeltelijk reflecterende spiegel in laserholtes 10
