90 graden afwijking penta prisma

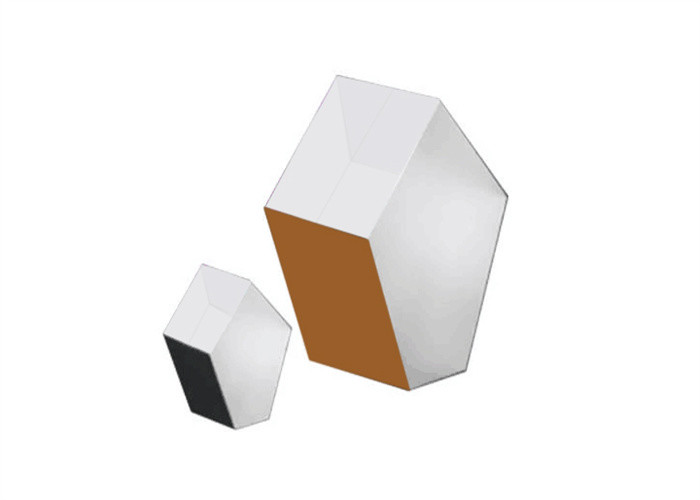

Penta-prisma, 90 graden afwijkingsprisma, rechtshandig beeldprisma

Overzicht:

EENPenta Prismais een vijfzijdig reflecterend prisma dat wordt gebruikt om een ​​lichtstraal met een constante 90° af te buigen, zelfs als de ingangsstraal niet onder een hoek van 90° met het prisma staat.De straal reflecteert twee keer in het prisma, waardoor een beeld door een rechte hoek kan worden verzonden zonder het om te keren (dat wil zeggen zonder de handigheid van het beeld te veranderen) zoals een gewoon rechthoekig prisma of spiegel zou doen.

De reflecties in het prisma worden niet veroorzaakt door totale interne reflectie, aangezien de bundels invallen onder een hoek die kleiner is dan de kritische hoek (de minimale hoek voor totale interne reflectie).In plaats daarvan zijn de twee vlakken gecoat om spiegelende oppervlakken te verschaffen.De twee tegenoverliggende zendvlakken zijn vaak gecoat met een antireflectiecoating om ongewenste reflecties te verminderen.Het vijfde vlak van het prisma wordt niet optisch gebruikt, maar kapt af wat anders een lastige hoek zou zijn die de twee gespiegelde vlakken met elkaar verbindt.

Pentaprisma is het ideale optische hulpmiddel voor het definiëren van een rechte hoek in een optisch systeem, laserwaterpas en uitlijning.

Algemene specificaties van Penta Prisma:

Materiaal	BK7, gesmolten silica van UV-kwaliteit
Dimensie Tolerantie	± 0,2 mm
90° afwijkingstolerantie	30 boogseconden
Vlakheid	λ/4@632.8nm
Oppervlaktekwaliteit	60/40 krabben en graven
Helder diafragma	>90%
Afschuining	Beschermend <0,5 mm bij 45°
Coating	Beschermde aluminium reflecterende coating Enkellaagse MgF2 AR-coating bij VIS

Standaard producten van Penta Prisma:
