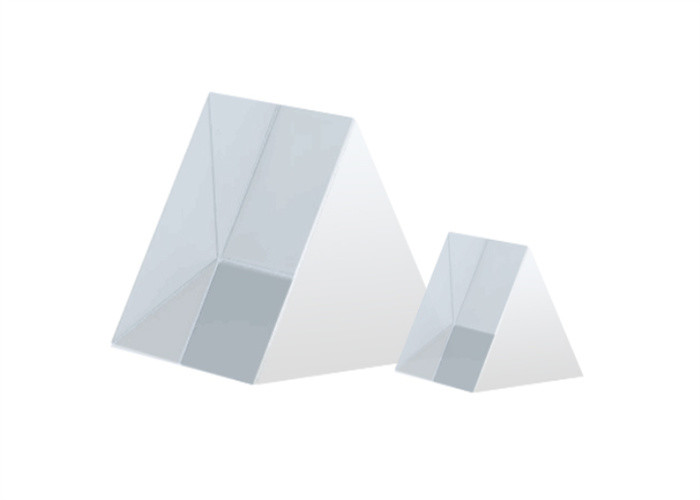

SF11 Optische prisma's Gelijkzijdige verspreiding voor golflengtescheiding

Overzicht:

Gelijkzijdige verspreidende prisma'shebben drie even lange zijden.Ze worden gebruikt voor toepassingen voor golflengtescheiding, zoals het breken van wit licht in een regenboogpatrooneffect.

Afhankelijk van het gebruikte materiaal kunnen gelijkzijdige dispersieprisma's worden gebruikt over een breed scala aan golflengten.We bieden UV Fused silica prisma's voor gebruik in de ultraviolette golflengte, N-BK7 en andere materialen met een hoge index, zoals SF11, worden gebruikt voor zichtbare toepassingen.Star Optic biedt gelijkzijdige dispergerende prims ongecoat en AR gecoat.Antireflectiecoatings helpen de lichtopbrengst te verbeteren, omdat ze lichtverlies door oppervlaktereflectie voorkomen.

De uitgangsbundel staat in het algemeen onder een hoek met de ingangsbundel, deze hoek is afhankelijk van het prismamateriaal, de golflengte en de invalshoek.

Algemene specificaties van gelijkzijdig prisma:

Materiaal	BK7, gesmolten silica van UV-kwaliteit, SF11
Dimensie Tolerantie	+0/-0,2 mm
Vlakheid	λ/4@632.8nm
Hoektolerantie van 60°	<3 boogminuten
Gepolijst oppervlak	Drie zijvlakken gepolijst
Oppervlaktekwaliteit	60/40 krabben en graven
Helder diafragma	>90%
Afschuining	Beschermend <0,5 mm bij 45°
Coating	Geen coating, beschikbaar

Standaardproducten van gelijkzijdig prisma:
