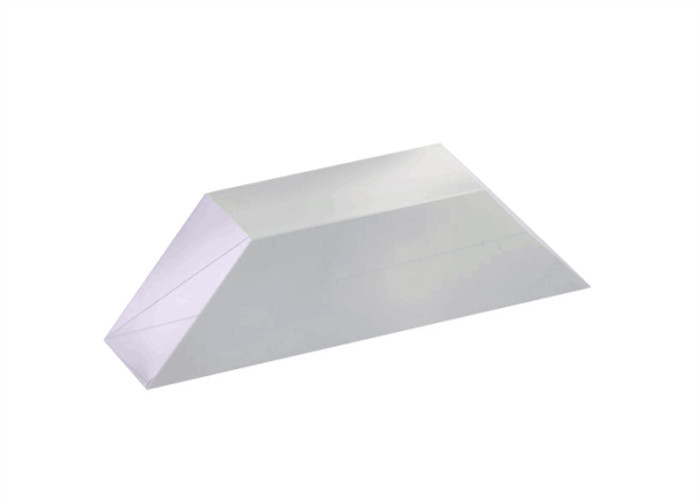

Roterend beeld Optische prisma's Thorlabs Dove Prism Retroreflect

Overzicht:

EENDuif prismawordt gebruikt om een ​​afbeelding te roteren, om te keren of terug te reflecteren, afhankelijk van de rotatiehoek van het prisma en het oppervlak waardoor het licht het prisma binnenkomt.

Beeldrotatie

Een lichtstraal die evenwijdig aan de lengteas reist en een van de schuine vlakken van het prisma binnengaat, ondergaat totale interne reflectie van de binnenkant van het langste (onderste) vlak en komt uit het tegenoverliggende schuine vlak.Afbeeldingen die door het prisma gaan, worden omgedraaid (gespiegeld) en omdat er slechts één reflectie plaatsvindt, wordt het beeld ook omgekeerd maar niet lateraal getransponeerd.

Retroreflectie

Wanneer er licht op het langste gezicht valt, fungeert het Dove-prisma als een retroreflector of een rechthoekig prisma.Het licht treedt parallel aan het ingangslicht uit (onafhankelijk van de invalshoek) en wordt 180° omgekeerd

Algemene specificaties van Dove Prisma:

Materiaal	BK7
Dimensie Tolerantie	± 0,2 mm
Vlakheid	λ/4@632.8nm
Hoek Tolerantie	<3 boogminuten
Oppervlaktekwaliteit	60/40 krabben en graven
Helder diafragma	>90%
Afschuining	Beschermend <0,5 mm bij 45°
Coating	Geen coating, beschikbaar

Standaardproducten van Dove Prism:
