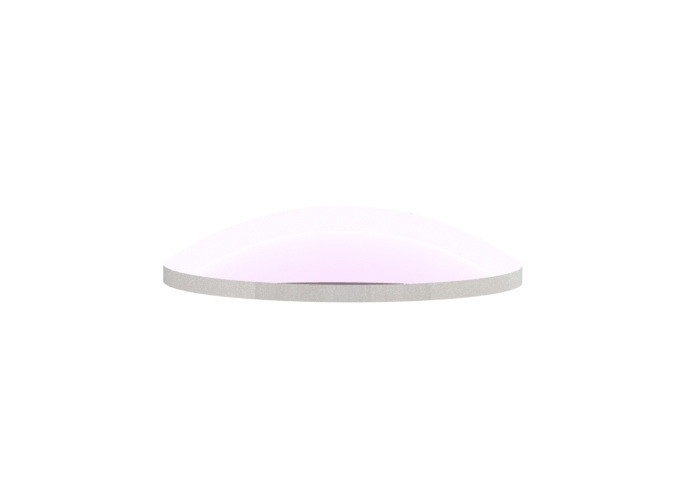

N-BK7 bolle sferische lens

  • N-BK7 Convex Spherical Lens
  • N-BK7 Convex Spherical Lens
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer PCX
Min. bestelaantal 5st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam N-BK7 Plano Convex (PCX) sferische lens Materiaal N-BK7
toepassingen zenders, detectoren, lasers en glasvezel. Maat 12,7 mm, 25,4 mm, 50,8 mm
Voorzien zijn van Plano convex bolvormig Oppervlakte kwaliteit 60/40 krabben en graven
Markeren

N-BK7 bolle sferische lens

,

bolle sferische lens focuslicht

,

sferische glazen lens N-BK7
Laat een bericht achter
Productomschrijving

Plano Convex (PCX) sferische lens, N-BK7, focuslicht

Overzicht:

Plano-convexe (PCX) lenzen hebben een positieve brandpuntsafstand, kunnen een gecollimeerde bundel of licht van een puntbron bundelen, waardoor ze ideaal zijn voor het verzamelen en focussen van licht in beeldvormingstoepassingen.Star Optic levert plano-convexe lenzen vervaardigd van RoHS-conforme N-BK7, UV fused silica, N-SF11, CaF2, Si, Ge, ZnSe en Sapphire.Onze Plano-Convexe Lenzen worden ook gebruikt in toepassingen met zenders, detectoren, lasers en glasvezel.



N-BK7 bolle sferische lens 0







Algemene specificaties van N-BK7 Plano Convex (PCX) sferische lens:

Materiaal N-BK7 N-BK7 bolle sferische lens 1
Ontwerp golflengte 546.1nm
Vlakheid van het oppervlak N<3(0.5)@632.8nm
Oppervlaktekwaliteit 60/40 kras-Dig
Diameter Tolerantie +0/-0,2 mm
Dikte Tolerantie ± 0,2 mm
centreren <3 boogminuten
Brandpuntsafstand tolerantie ±2%
Helder diafragma >90%
Afschuining Beschermend <0,5 mm x 45 °







Standaardproducten van N-BK7 Plano Convex (PCX) sferische lens:

Onderdeelnr. Materiaal D
(mm)		 f
(mm)		 R1
(mm)		 Tc
(mm)		 Te
(mm)
PCXD12F25 N-BK7 12.7 25.4 13.18 3.6 2
PCXD12F30 N-BK7 12.7 30 15.56 3.4 2
PCXD12F40 N-BK7 12.7 40 20.75 3 2
PCXD12F50 N-BK7 12.7 50 25,94 2.8 2
PCXD12F75 N-BK7 12.7 75 38.9 2.5 2
PCXD12F100 N-BK7 12.7 100 51,87 2.4 2
PCXD12F150 N-BK7 12.7 150 77,81 2.3 2
PCXD12F200 N-BK7 12.7 200 103,74 2.2 2
PCXD12F250 N-BK7 12.7 250 129,68 2.2 2
PCXD12F300 N-BK7 12.7 300 155,62 2.1 2
PCXD12F500 N-BK7 12.7 500 259,36 2.1 2
PCXD12F1000 N-BK7 12.7 1000 518,72 2.1 2
PCXD12F2000 N-BK7 12.7 2000 1037,44 2.1 2
PCXD25F25 N-BK7 25.4 25.4 13.18 11.7 2
PCXD25F30 N-BK7 25.4 30 15.56 8.6 2
PCXD25F40 N-BK7 25.4 40 20.75 6.3 2
PCXD25F50 N-BK7 25.4 50 25,94 5.3 2
PCXD25F75 N-BK7 25.4 75 38.9 4.1 2
PCXD25F100 N-BK7 25.4 100 51,87 3.6 2
PCXD25F150 N-BK7 25.4 150 77,81 3 2
PCXD25F200 N-BK7 25.4 200 103,74 2.8 2
PCXD25F250 N-BK7 25.4 250 129,68 2.6 2
PCXD25F300 N-BK7 25.4 300 155,62 2.5 2
PCXD25F500 N-BK7 25.4 500 259,36 2.3 2
PCXD25F1000 N-BK7 25.4 1000 518,72 2.2 2
PCXD25F2000 N-BK7 25.4 2000 1037,44 2.1 2
PCXD38F50 N-BK7 38.1 50 25,94 11.3 3
PCXD38F75 N-BK7 38.1 75 38.9 7 3
PCXD38F100 N-BK7 38.1 100 51,87 6.6 3
PCXD38F150 N-BK7 38.1 150 77,81 5.4 3
PCXD38F200 N-BK7 38.1 200 103,74 4.8 3
PCXD38F250 N-BK7 38.1 250 129,68 4.4 3
PCXD38F300 N-BK7 38.1 300 155,62 4.2 3
PCXD38F500 N-BK7 38.1 500 259,36 3.7 3
PCXD38F1000 N-BK7 38.1 1000 518,72 3.4 3
PCXD38F2000 N-BK7 38.1 2000 1037,44 3.2 3
PCXD50F100 N-BK7 50.8 100 51,87 9.6 3
PCXD50F150 N-BK7 50.8 150 77,81 7.3 3
PCXD50F200 N-BK7 50.8 200 103,74 6.2 3
PCXD50F250 N-BK7 50.8 250 129,68 5.5 3
PCXD50F300 N-BK7 50.8 300 155,62 5.1 3
PCXD50F500 N-BK7 50.8 500 259,36 4.2 3
PCXD50F1000 N-BK7 50.8 1000 518,72 3.6 3
PCXD50F2000 N-BK7 50.8 2000 1037,44 3.3 3







Coatingopties van N-BK7 Plano Convex (PCX) sferische lens:

Star Optic's boven standaard plano convexe lenzen zijn ongecoat.Om de hoeveelheid licht die door elk oppervlak van de lens wordt gereflecteerd te verminderen, zijn er ook antireflectiecoatings beschikbaar, waaronder zangerlaag MgF2, meerlaagse AR-coating, breedband meerlaagse AR-coating en AR-coating met dubbele golflengte.



Enkellaagse MgF2-coating Meerlaagse antireflectiecoating
Positive Meniscus Lenses 1 Positive Meniscus Lenses 2



Boradband antireflectiecoating



Anti-reflecterende coating met dubbele golflengte
Positive Meniscus Lenses 3 Positive Meniscus Lenses 4







Montageopties voor Plano Convex (PCX) sferische lens:

Star Optic's boven standaard plano convexe lenzen zijn niet gemonteerd.We kunnen echter een vaste montage en een verstelbare montage voor onze lenzen leveren.



Vaste lensbevestiging



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Verstelbare lensvatting



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Pas je eigen lens aan:

U heeft uw volledige ontwerpvrijheid en we kunnen met complexe ontwerpen werken om u precies te geven wat u nodig heeft, inclusief optisch ontwerp, mechanisch ontwerp en optisch coatingontwerp.



Zemax ontwerp

Positive Meniscus Lenses 9

Zemax ontwerp

Positive Meniscus Lenses 10



Solidworks-ontwerp

Positive Meniscus Lenses 11



Ontwerp met dunne filmcoating

Positive Meniscus Lenses 12
