Productdetails
Productnaam N-BK7 negatieve meniscuslens Materiaal N-BK7
Voorzien zijn van het ene oppervlak convex, het andere concaaf toepassingen minimaliseer sferische aberratie in optische systemen
Ca >90% Kunstmatig 60/40 kras-Dig
Markeren

Minimaliseer Sferische Aberratie Lens

,

Sferische Aberratie Lens Anti Reflectie Coating

,

Plano Convex Lens Anti Reflectie Coating
Laat een bericht achter
Productomschrijving

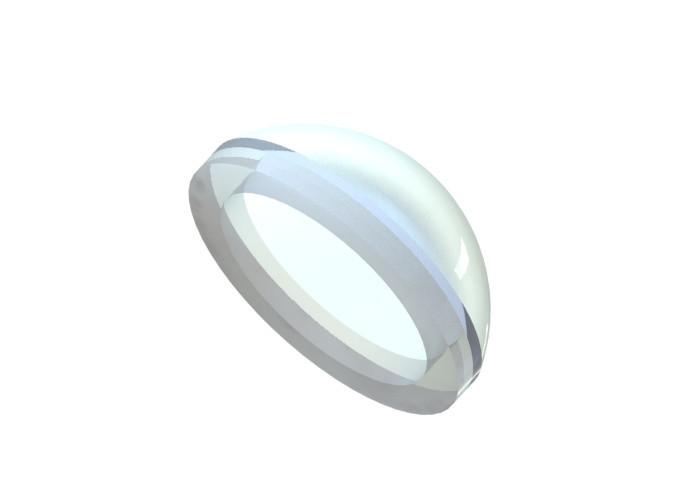

Negatieve meniscuslens, N-BK7, minimaliseert sferische aberratielens

Overzicht:
Negatieve meniscuslens (convex-concaaf) is ontworpen om sferische aberratie in optische systemen te minimaliseren.Bij gebruik in combinatie met een andere lens zal een negatieve meniscuslens de brandpuntsafstand vergroten en de numerieke apertuur (NA) van het systeem verkleinen zonder significante sferische aberratie te introduceren.Bij gebruik om licht te divergeren, moet het convexe oppervlak naar de straal zijn gericht om sferische aberratie te minimaliseren.Star Optic biedt positieve meniscuslenzen in verschillende substraten en opties voor antireflectiecoating.


Minimaliseer Sferische Aberratie Meniscus Lens Anti Reflectie Coating 0



Algemene specificaties van N-NK7 negatieve meniscuslens:

Materiaal N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Saffier Minimaliseer Sferische Aberratie Meniscus Lens Anti Reflectie Coating 1
Ontwerp golflengte 546.1nm
Vlakheid van het oppervlak N<3(0.5)@632.8nm
Oppervlaktekwaliteit 60/40 kras-Dig
Diameter Tolerantie +0/-0,2 mm
Dikte Tolerantie ± 0,2 mm
centreren <3 boogminuten
Brandpuntsafstand tolerantie ±2%
Helder diafragma >90%
Afschuining Beschermend <0,5 mm x 45 °



Standaard productenVanN-NK7Negatieve meniscuslens:

Onderdeelnr. Materiaal D
(mm)		 f
(mm)		 R1
(mm)		 R2
(mm)		 Tc
(mm)		 Te
(mm)		 Facebook
(mm)
NMEND25F-100 N-BK7 25.4 -100 100 33.7 3 4.7 -98,7
NMEND25F-150 N-BK7 25.4 -150 100 43.1 3 4.1 -148
NMEND25F-200 N-BK7 25.4 -200 100 50.2 3 3.8 -197,3
NMEND25F-300 N-BK7 25.4 -300 250 95.1 3 3.5 -297,8
NMEND25F-400 N-BK7 25.4 -400 250 112,5 3 3.4 -397
NMEND25F-500 N-BK7 25.4 -500 250 126.3 3 3.3 -496,3
NMEND25F-1000 N-BK7 25.4 -1000 500 253.2 3 3.2 -994,6






Coatingopties OfN-NK7Negatieve meniscuslens:

Star Optic's boven standaard negatieve meniscus lenzen zijn ongecoat.Om de hoeveelheid licht die door elk oppervlak van de lens wordt gereflecteerd te verminderen, zijn er ook antireflectiecoatings beschikbaar, waaronder zangerlaag MgF2, meerlaagse AR-coating, breedband meerlaagse AR-coating en AR-coating met dubbele golflengte.



Enkellaagse MgF2-coating Meerlaagse antireflectiecoating
Minimaliseer Sferische Aberratie Meniscus Lens Anti Reflectie Coating 2 Positive Meniscus Lenses 2



Boradband antireflectiecoating



Anti-reflecterende coating met dubbele golflengte
Minimaliseer Sferische Aberratie Meniscus Lens Anti Reflectie Coating 4 Positive Meniscus Lenses 4







Montageopties voor negatieve meniscuslens:

Star Optic's boven standaard negatieve meniscus lenzen zijn niet gemonteerd.We kunnen echter een vaste montage en een verstelbare montage voor onze lenzen leveren.



Vaste lensbevestiging



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Verstelbare lensvatting



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Pas je eigen lens aan:

U heeft uw volledige ontwerpvrijheid en we kunnen met complexe ontwerpen werken om u precies te geven wat u nodig heeft, inclusief optisch ontwerp, mechanisch ontwerp en optisch coatingontwerp.



Zemax ontwerp

Positive Meniscus Lenses 9

Zemax ontwerp

Positive Meniscus Lenses 10



Solidworks-ontwerp

Positive Meniscus Lenses 11



Ontwerp met dunne filmcoating

Positive Meniscus Lenses 12
