Verspreid licht Dunne sferische lens Ge materiaal dubbele concave lens

  • Spread Light Thin Spherical Lens Ge Material Double Concave Lens
  • Spread Light Thin Spherical Lens Ge Material Double Concave Lens
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer DCV
Min. bestelaantal 5st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam N-BK7 dubbele concave (bi-concave) sferische lens Substraat N-BK7
Gebruik Mage reductie en om licht te verspreiden Golflengte bereik UV, VIS en IR
Het formulier twee holle oppervlakken Voorzien zijn van Negatieve brandpuntsafstand
Markeren

Licht verspreiden Dunne sferische lens

,

dubbele concave lens Licht verspreiden

,

dubbele concave lens Ge
Laat een bericht achter
Productomschrijving

Dubbel concave (bi-concave) sferische lens, N-BK7, verspreid licht

Overzicht:

Dubbel concave (DCV) lens, ook wel bi-concave lens genoemd,heeft twee naar binnen gekromde oppervlakken.Ze hebben een negatieve brandpuntsafstand en kunnen het beste worden gebruikt om een ​​convergerende bundel te divergeren.Dubbel-concave lenzen kunnendivergeren een gecollimeerde straal naar een virtuele focus en worden vaak gebruiktvoor beeldreductie en om licht te verspreiden.Star Optic biedt dubbel-concave lenzen in verschillende substraten en opties voor antireflectiecoating.

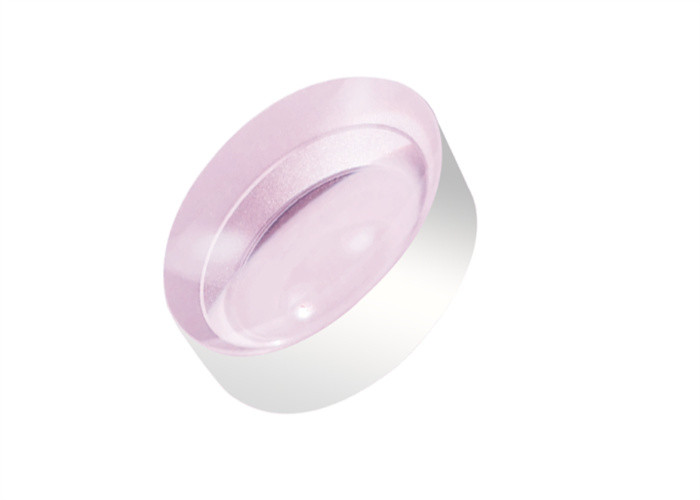

Verspreid licht Dunne sferische lens Ge materiaal dubbele concave lens 0







Algemene specificaties N-BK7 dubbel concave (DCV) sferische lens:

Materiaal N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Saffier Verspreid licht Dunne sferische lens Ge materiaal dubbele concave lens 1
Ontwerp golflengte 546.1nm
Vlakheid van het oppervlak N<3(0.5)@632.8nm
Oppervlaktekwaliteit 60/40 kras-Dig
Diameter Tolerantie +0/-0,2 mm
Dikte Tolerantie ± 0,2 mm
centreren <3 boogminuten
Brandpuntsafstand tolerantie ±2%
Helder diafragma >90%
Afschuining Beschermend <0,5 mm x 45 °







Standaardproducten N-BK7 dubbel concave (DCV) sferische lens:

Onderdeelnr. Materiaal D
(mm)		 f
(mm)		 R1
(mm)		 R2
(mm)		 Tc
(mm)		 Te
(mm)
DCVD12F-50 N-BK7 12.7 -50 52.17 52.17 2.8 2
DCVD12F-75 N-BK7 12.7 -75 78.08 78.08 2.5 2
DCVD12F-100 N-BK7 12.7 -100 104 104 2.4 2
DCVD12F-125 N-BK7 12.7 -125 129,91 129,91 2.3 2
DCVD12F-150 N-BK7 12.7 -150 155,83 155,83 2.3 2
DCVD12F-200 N-BK7 12.7 -200 207,66 207,66 2.2 2
DCVD12F-250 N-BK7 12.7 -250 259,49 259,49 2.2 2
DCVD12F-300 N-BK7 12.7 -300 311.32 311.32 2.1 2
DCVD12F-500 N-BK7 12.7 -500 518,63 518,63 2.1 2
DCVD12F-1000 N-BK7 12.7 -1000 1036,92 1036,92 2.1 2
DCVD25F-50 N-BK7 25.4 -50 52.17 52.17 2 5.1
DCVD25F-75 N-BK7 25.4 -75 78.08 78.08 2 4.1
DCVD25F-100 N-BK7 25.4 -100 104 104 2 3.6
DCVD25F-125 N-BK7 25.4 -125 129,92 129,92 2 3.2
DCVD25F-150 N-BK7 25.4 -150 155,83 155,83 2 3
DCVD25F-200 N-BK7 25.4 -200 207,66 207,66 2 2.8
DCVD25F-250 N-BK7 25.4 -250 259,49 259,49 2 2.6
DCVD25F-300 N-BK7 25.4 -300 311.32 311.32 2 2.5
DCVD25F-500 N-BK7 25.4 -500 518,63 518,63 2 2.3
DCVD25F-1000 N-BK7 25.4 -1000 1036,92 1036,92 2 2.2







Coatingopties OfN-BK7Dubbel concave (DCV) sferische lens:

Star Optic's boven standaard dubbel concave sferische lenzen zijn ongecoat.Om de hoeveelheid licht die door elk oppervlak van de lens wordt gereflecteerd te verminderen, zijn er ook antireflectiecoatings beschikbaar, waaronder zangerlaag MgF2, meerlaagse AR-coating, breedband meerlaagse AR-coating en AR-coating met dubbele golflengte.



Enkellaagse MgF2-coating Meerlaagse antireflectiecoating
Verspreid licht Dunne sferische lens Ge materiaal dubbele concave lens 2 Verspreid licht Dunne sferische lens Ge materiaal dubbele concave lens 3



Boradband antireflectiecoating



Anti-reflecterende coating met dubbele golflengte
Verspreid licht Dunne sferische lens Ge materiaal dubbele concave lens 4 Verspreid licht Dunne sferische lens Ge materiaal dubbele concave lens 5







Montagemogelijkheden tbvDubbel-concaaf (DCV) bolvormigLens:

Star Optic's boven standaard dubbele concave sferische lenzen zijn niet gemonteerd.We kunnen echter een vaste montage en een verstelbare montage voor onze lenzen leveren.



Vaste lensbevestiging



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Verstelbare lensvatting



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Pas je eigen lens aan:

U heeft uw volledige ontwerpvrijheid en we kunnen met complexe ontwerpen werken om u precies te geven wat u nodig heeft, inclusief optisch ontwerp, mechanisch ontwerp en optisch coatingontwerp.



Zemax ontwerp

Positive Meniscus Lenses 9

Zemax ontwerp

Positive Meniscus Lenses 10



Solidworks-ontwerp

Positive Meniscus Lenses 11



Ontwerp met dunne filmcoating

Positive Meniscus Lenses 12
