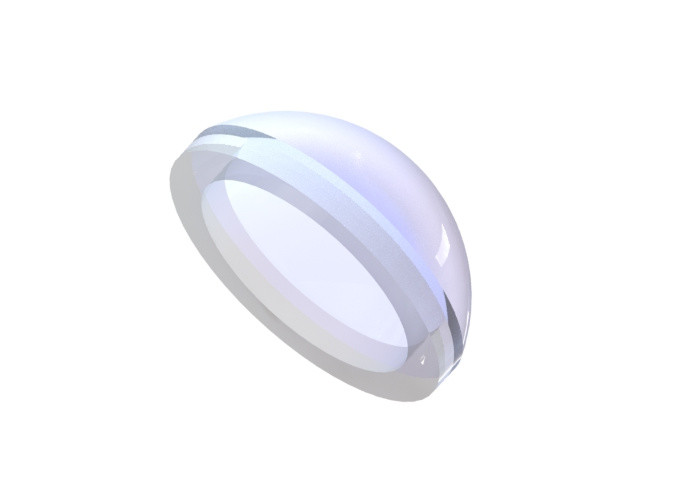

Saffier sferische glazen lens 25,4 mm

Overzicht:

Positieve meniscus (convex-concave) lenzenzijn ontworpen om sferische aberratie te minimaliseren.Bij gebruik in combinatie met een andere lens zal een positieve meniscuslens de brandpuntsafstand verkorten en de numerieke apertuur (NA) van het systeem vergroten zonder significante sferische aberratie te introduceren.Wanneer gebruikt om een ​​gecollimeerde bundel te focussen, moet de bolle kant van de lens naar de bron gericht zijn om sferische aberratie te minimaliseren.Star Optic biedt positieve meniscuslenzen in verschillende substraten en opties voor antireflectiecoating.

Algemene specificaties van de N-BK7 positieve meniscuslens:

Materiaal	N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Saffier
Ontwerp golflengte	546.1nm
Vlakheid van het oppervlak	N<3(0.5)@632.8nm
Oppervlaktekwaliteit	60/40 kras-Dig
Diameter Tolerantie	+0/-0,2 mm
Dikte Tolerantie	± 0,2 mm
centreren	<3 boogminuten
Brandpuntsafstand tolerantie	±2%
Helder diafragma	>90%
Afschuining	Beschermend <0,5 mm x 45 °

Standaardproducten vanN-BK7Positieve meniscuslens:

Coatingopties OfN-BK7Positieve meniscuslens:

Star Optic's boven standaard positieve meniscus lenzen zijn ongecoat.Om de hoeveelheid licht die door elk oppervlak van de lens wordt gereflecteerd te verminderen, zijn er ook antireflectiecoatings beschikbaar, waaronder zangerlaag MgF2, meerlaagse AR-coating, breedband meerlaagse AR-coating en AR-coating met dubbele golflengte.

Enkellaagse MgF2-coating	Meerlaagse antireflectiecoating
Boradband antireflectiecoating	Anti-reflecterende coating met dubbele golflengte

Montageopties voor positieve meniscuslens:

Star Optic's boven standaard positieve meniscus lenzen zijn niet gemonteerd.We kunnen echter een vaste montage en een verstelbare montage voor onze lenzen leveren.

Pas je eigen lens aan:

U heeft uw volledige ontwerpvrijheid en we kunnen met complexe ontwerpen werken om u precies te geven wat u nodig heeft, inclusief optisch ontwerp, mechanisch ontwerp en optisch coatingontwerp.
