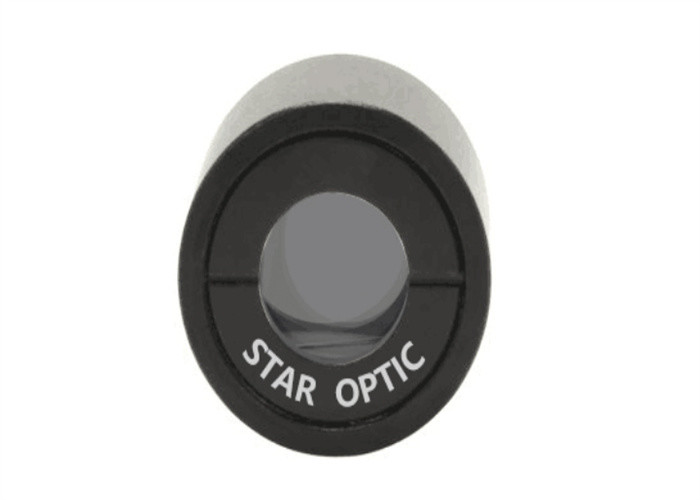

Calciet YVO4 optische polarisator Glan Taylor 3000nm voor VIS-IR

Overzicht:

EENGlan-Taylor-prismareflecteert s-gepolariseerd licht in een interne luchtspleet en laat alleen de p-gepolariseerde component door.De optische assen staan ​​verticaal in het vlak van het diagram.

Een Glan-Taylor-prisma is een type prisma dat wordt gebruikt als polarisator of polariserende bundelsplitser.Het is een van de meest voorkomende typen moderne polariserende prisma's.

Het prisma is gemaakt van twee rechthoekige prisma's van calciet (350-2300nm) of a-BBO (220-3000nm) of YVO4 (500-4000nm) op hun lange vlakken met een luchtspleet.De optische assen van de calcietkristallen zijn evenwijdig aan het reflectievlak uitgelijnd.Totale interne reflectie van s-gepolariseerd licht bij de luchtspleet zorgt ervoor dat alleen p-gepolariseerd licht wordt doorgelaten door het apparaat.Omdat de invalshoek bij de opening redelijk dicht bij de hoek van Brewster kan liggen, wordt ongewenste reflectie van p-gepolariseerd licht verminderd, waardoor het Glan-Taylor-prisma een betere transmissie krijgt.Merk op dat hoewel de uitgezonden straal volledig gepolariseerd is, de gereflecteerde straal dat niet is.De zijkanten van het kristal kunnen worden gepolijst om de gereflecteerde straal te laten ontsnappen of kunnen zwart worden gemaakt om het te absorberen.Dit laatste vermindert ongewenste Fresnel-reflectie van de afgewezen bundel.

Algemene specificaties van Glay-Taylor Polarisator:

Standaardproducten vanGlay-Taylor-polarisator:
