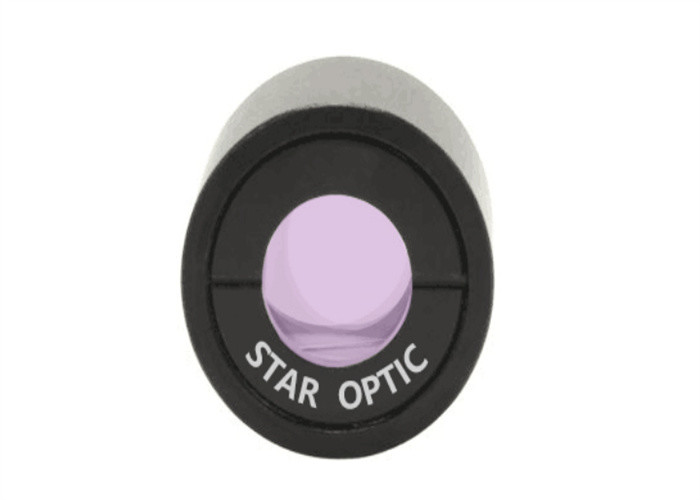

Wollaston optische polarisator enkellaags MgF2 kwarts Wollaston prisma

Overzicht:

Een prisma van Wollaston scheidt licht in twee afzonderlijke lineair gepolariseerde uitgaande bundels met orthogonale polarisatie.De twee bundels worden gepolariseerd volgens de optische as van de twee rechthoekige prisma's.

Het prisma van Wollaston bestaat uit twee orthogonale prisma's van dubbelbrekend materiaal, meestal een eenassig materiaal zoals calciet, YVO4 en kristalkwarts.Deze prisma's zijn op hun basis aan elkaar gecementeerd om twee rechthoekige prisma's te vormen met loodrechte optische assen.Uitgaande lichtstralen divergeren van het prisma als gewone en buitengewone stralen als gevolg van de verschillen in de brekingsindexen, waarbij de divergentiehoek wordt bepaald door de wighoek van het prisma en de golflengte van het licht.Commerciële prisma's zijn verkrijgbaar met divergentiehoeken tot 20° en beide outputbundels zijn sterk gepolariseerd met een extinctieverhouding van >10.000:1 of >100.000:1 in elke output.

Wollaston-prisma's zijn gebruikt als polarisatieanalysatoren en in spectrometers.

Algemene specificaties van Wollaston-prisma's:

Standaardproducten vanWollaston-prisma's:
