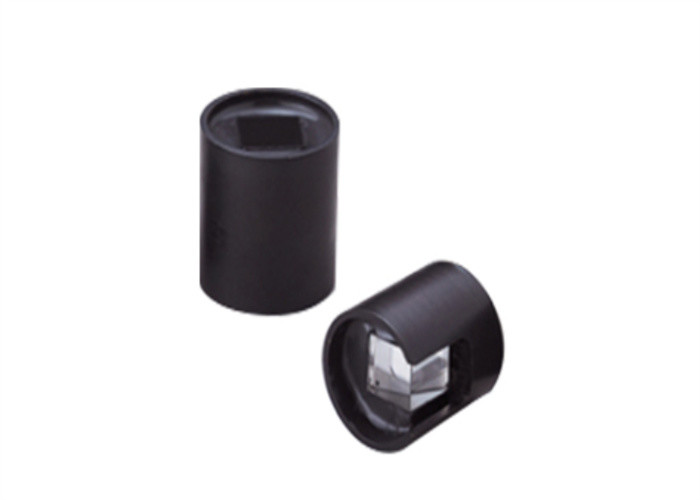

Hoge transmissie optische polarisator Air Spaced Brewster hoekpolarisator

Overzicht:

DeBrewster hoekpolarisatoris gemaakt van twee dubbelkoelende prisma's van kristalmateriaal die zijn geassembleerd met een luchtruimte.Het is zo ontworpen dat voor de overgedragen buitengewone -p-polarisatie, elk van de vier vlakken zich in de hoek van Brewster bevindt (berekend op ongeveer 830 nm), waardoor het transmissieverlies van -p-polarisatie praktisch nul is, daarom zijn er geen antireflecterende coatings nodig.In de tussentijd is de afgekeurde balk beschikbaar voor toepassingen voor het splitsen/combineren van balken of veilig storten.

Vanwege de niet-normale invalshoek ondergaat de uitgezonden bundel een bundelverplaatsing die ongeveer 6 mm en 11 mm is voor respectievelijk 5 mm en 10 mm vrije opening Brewster-hoekpolarisator. In zijn vatting is de Brewster-hoekpolarisator zo gemonteerd dat de invallende straal loodrecht op een van de twee openingen in de vatting automatisch invalt onder de hoek van Brewster bij het ingangsvlak van de polarisator.




Algemene specificaties van de Brewster-hoekpolarisator:



Standaardproducten van Brewster Angle Polarizer:
