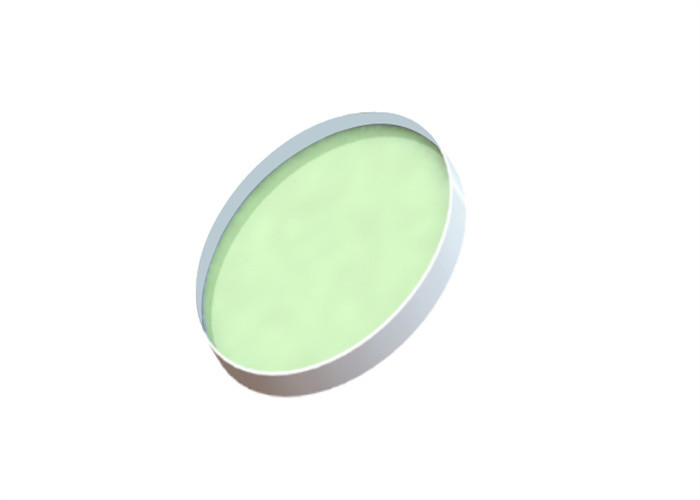

Brede hoek breedband diëlektrische spiegel breedspectrum laserreflector 20 Hz

  • Wide Angle Broadband Dielectric Mirror Broad Spectrum Laser Reflector 20Hz
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer BDM
Min. bestelaantal 5st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Diëlektrische breedbandspiegel Materiaal N-BK7 of UVFS
Golflengte bereik UV, VIS en IR Diameter 12,7 mm, 25,4 mm
Oppervlaktevlakheid <λ/10@633nm Reflectie Ravg>99,5%
Markeren

Groothoek breedband diëlektrische spiegel

,

breedband diëlektrische spiegel 20Hz

,

20Hz laserreflector
Laat een bericht achter
Productomschrijving



Overzicht:
DiëlektrischBreedbandSpiegelszorgen voor een geoptimaliseerde prestatie bij een breed golflengtebereik en een brede invalshoek (AOI).Deze meerlaagse coatingstapels helpen om de hoogst mogelijke reflectiviteit te bereiken in een breed spectrumgebied bij normale tot 45 graden inval.Daarom zijn ze ideaal voor bundelsturing of reflectietoepassingen waarbij gebruik wordt gemaakt van meerdere laserbronnen.

Coatings worden geleverd door Ion Beam Sputtering (IBS) of Electron beam verdamping met/zonder Ion assisterende coating technieken.Hoge reflectiviteit van meer dan 99% diëlektrische coatings in het bereik van 0,19 - 20 µm zijn beschikbaar.Ze zijn aanzienlijk beter dan die van met metaal beklede spiegels en verhogen de systeemprestaties door energieverlies te minimaliseren.



Algemene specificaties vanDiëlektrischBreedbandSpiegel:

Materiaal BK7 Klasse A optisch glas, gesmolten silica van UV-kwaliteit
Dimensie Tolerantie +0,0/-0,2 mm
Dikte Tolerantie ± 0,2 mm
Helder diafragma >90%
Oppervlaktekwaliteit 60/40 krabben en graven
Vlakheid <λ/10@633nm per 25mm
Afschuining Beschermd <0,5 mm x 45 graden
Coating

Diëlektrische HR-coating op één oppervlak, Ravg>99,5% voor willekeurige polarisatie, achteroppervlak geslepen of geïnspecteerd gepolijst
Schade drempel >5J/cm2, 20ns, 20Hz, @1064nm




Standaardproducten van diëlektrische breedbandspiegel:

Onderdeel nummer Materiaal Diameter
(mm)		 Dikte
(mm)		 Golflengte
(nm)		 AOI
(°)
BDM1203-350-400 BK7 12.7 3.0 350-400 0-45
BDM2506-350-400 BK7 25.4 6.4 350-400 0-45
BDM5006-350-400 BK7 50.8 6.4 350-400 0-45
BDM1203-400-750 BK7 12.7 3.0 400-750 0-45
BDM2506-400-750 BK7 25.4 6.4 400-750 0-45
BDM5006-400-750 BK7 50.8 6.4 400-750 0-45
BDM1203-750-1100 BK7 12.7 3.0 750-1100 0-45
BDM2506-750-1100 BK7 25.4 6.4 750-1100 0-45
BDM5006-750-1100 BK7 50.8 6.4 750-1100 0-45
BDM1203-1280-1600 BK7 12.7 3.0 1280-1600 0-45
BDM2506-1280-1600 BK7 25.4 6.4 1280-1600 0-45
BDM5006-1280-1600 BK7 50.8 6.4 1280-1600 0-45




Coatinggrafieken vanDiëlektrischBreedbandSpiegel:



350-400nmDiëlektrischBreedbandSpiegel AOI0°

Brede hoek breedband diëlektrische spiegel breedspectrum laserreflector 20 Hz 0



350-400nmDiëlektrischBreedbandSpiegel AOI45°

Brede hoek breedband diëlektrische spiegel breedspectrum laserreflector 20 Hz 1



400-750nmBreedband diëlektrischSpiegel AOI0°

Brede hoek breedband diëlektrische spiegel breedspectrum laserreflector 20 Hz 2



400-750nmDiëlektrischBreedbandspiegel AOI45°

Brede hoek breedband diëlektrische spiegel breedspectrum laserreflector 20 Hz 3



750-1100nmBreedband diëlektrischSpiegel AOI0°

Brede hoek breedband diëlektrische spiegel breedspectrum laserreflector 20 Hz 4



750-1100nmBreedband diëlektrischSpiegel AOI45°

Brede hoek breedband diëlektrische spiegel breedspectrum laserreflector 20 Hz 5



1280-1600nmBreedband diëlektrischSpiegel AOI0°

Brede hoek breedband diëlektrische spiegel breedspectrum laserreflector 20 Hz 6



1280-1600nmBreedband diëlektrischSpiegel AOI45°

Brede hoek breedband diëlektrische spiegel breedspectrum laserreflector 20 Hz 7
