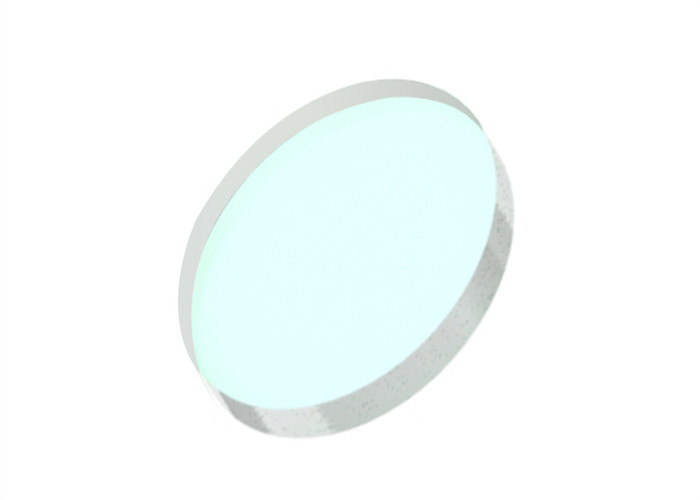

Dichroïsche optische spiegels combineren golflengten Fused Silica Substrate

  • Dichroic Optical Mirrors Combining Wavelengths Fused Silica Substrate
  • Dichroic Optical Mirrors Combining Wavelengths Fused Silica Substrate
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer Verduister
Min. bestelaantal 5st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Dichroïsche spiegel/filter/straalsplitser Voorzien zijn van Golflengten scheiden of combineren
toepassingen filtering van spectrale componenten en in fluorescentiemicroscopie Reflectiecoëfficiënt >99,5
doorlaatbaarheid >95% AOI 0 graden en 45 graden
Markeren

Dichroïsche optische spiegels

,

gesmolten siliciumsubstraat Dichroïsch

,

combinatie van golflengten Gefuseerd siliciumsubstraat
Laat een bericht achter
Productomschrijving

Dichroïsche spiegel/filter/straalsplitser, scheiden of combineren van golflengten

Overzicht:

Een dichroïsche spiegel/filter/bundelsplitter, ook wel een dual-band spiegel, dual-golflengte spiegel of dichroïsche reflector genoemd, is een gespecialiseerde spiegel die verschillende optische eigenschappen heeft bij twee verschillende golflengten.Een dichroïsche spiegel kan bijvoorbeeld reflecterend zijn onder een afgesneden golflengte en vervolgens doorlatend bij langere golflengten.



Dichroïsche spiegels worden vervaardigd met behulp van elektronenbundeldepositie, ionenbundelsputtering (IBS) en ionenondersteunde depositie (IAD).State-of-the-art dunne-filmdepositietechnieken stellen ons in staat ervoor te zorgen dat elke dichroïsche spiegel die in onze fabriek wordt geproduceerd, exact voldoet aan de specificaties die nodig zijn voor de toepassing waarvoor deze is geproduceerd.



De harde diëlektrische coatings die in onze dichroïsche spiegels worden gebruikt, maken ze uniek duurzaam, ze zijn gebouwd om zelfs krachtige lasers te weerstaan ​​en zijn thermisch stabiel onder normale omstandigheden.



Deze dichroïsche spiegels kunnen worden gebruikt om twee bundels met verschillende golflengten te splitsen of te combineren, en ze hebben belangrijke toepassingen bij het filteren van spectrale componenten en bij fluorescentiemicroscopie.





Algemene specificaties van Dichroic Mirror/Filter/Beamsplitter:

Materiaal BK7 Klasse A optisch glas, gesmolten silica van UV-kwaliteit
Dimensie Tolerantie +0,0/-0,2 mm
Dikte Tolerantie ± 0,2 mm
Helder diafragma >90%
Oppervlaktekwaliteit 60/40 krabben en graven
Vlakheid <λ/8@632.8nm
parallelliteit <1 boogminuut
Afschuining Beschermd <0,5 mm x 45 graden
Coating

Dichroïsche diëlektrische coating op het vooroppervlak

AR-coating op de achterkant
Schade drempel >5J/cm2, 20ns, 20Hz, @1064nm

Dichroïsche optische spiegels combineren golflengten Fused Silica Substrate 0





Standaardproducten vanDichroïsche spiegel/filter/straalsplitser:

Onderdeel nummer Materiaal Diameter
(mm)		 Dikte
(mm)		 Reflectie
(%)		 Overdragen
(%)		 AOI
(°)
DIM1203-R400-T800-0 BK7 12.7 3 R>99,5%@400nm T>95%@800nm 0
DIM2005-R400-T800-0 BK7 20.0 5 R>99,5%@400nm T>95%@800nm 0
DIM2506-R400-T800-0 BK7 25.4 6.35 uur R>99,5%@400nm T>95%@800nm 0
DIM1203-R400-T800-45 BK7 12.7 3 R>99,5%@400nm T>95%@800nm 45
DIM2005-R400-T800-45 BK7 20.0 5 R>99,5%@400nm T>95%@800nm 45
DIM2506-R400-T800-45 BK7 25.4 6.35 uur R>99,5%@400nm T>95%@800nm 45
DIM1203-R532-T1064-0 BK7 12.7 3 R>99,5%@532nm T>95%@1064nm 0
DIM2005-R532-T1064-0 BK7 20.0 5 R>99,5%@532nm T>95%@1064nm 0
DIM2506-R532-T1064-0 BK7 25.4 6.35 uur R>99,5%@532nm T>95%@1064nm 0
DIM1203-R532-T1064-45 BK7 12.7 3 R>99,5%@532nm T>95%@1064nm 45
DIM2005-R532-T1064-45 BK7 20.0 5 R>99,5%@532nm T>95%@1064nm 45
DIM2506-R532-T1064-45 BK7 25.4 6.35 uur R>99,5%@532nm T>95%@1064nm 45
DIM1203-R1064-T532-0 BK7 12.7 3 R>99,5%@1064nm T>95%@532nm 0
DIM2005-R1064-T532-0 BK7 20.0 5 R>99,5%@1064nm T>95%@532nm 0
DIM2506-R1064-T532-0 BK7 25.4 6.35 uur R>99,5%@1064nm T>95%@532nm 0
DIM1203-R1064-T532-45 BK7 12.7 3 R>99,5%@1064nm T>95%@532nm 45
DIM2005-R1064-T532-45 BK7 20.0 5 R>99,5%@1064nm T>95%@532nm 45
DIM2506-R1064-T532-45 BK7 25.4 6.35 uur R>99,5%@1064nm T>95%@532nm 45







Coatinggrafieken vanDichroïsche spiegel/filter/straalsplitser:



HR400nm HT800nm ​​dichroïsche spiegel 0°

Dichroïsche optische spiegels combineren golflengten Fused Silica Substrate 1



HR400nm HT800nm ​​dichroïsche spiegel 45°

Dichroïsche optische spiegels combineren golflengten Fused Silica Substrate 2



HR532nm HT1064nm dichroïsche spiegel 0°

Dichroïsche optische spiegels combineren golflengten Fused Silica Substrate 3



HR532nm HT1064nm dichroïsche spiegel 45°

Dichroïsche optische spiegels combineren golflengten Fused Silica Substrate 4



HR1064nm HT532nm dichroïsche spiegel 0°

Dichroïsche optische spiegels combineren golflengten Fused Silica Substrate 5



HR1064nm HT532nm dichroïsche spiegel 45°

Dichroïsche optische spiegels combineren golflengten Fused Silica Substrate 6
