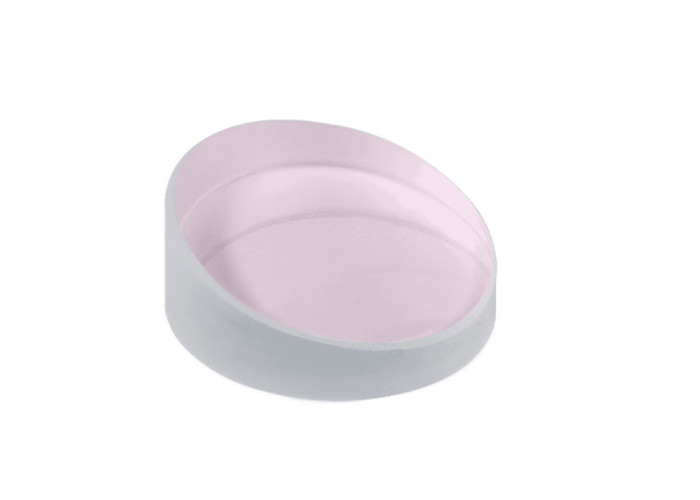

633nm optisch wigprisma 25,4 mm Risley-prismastraalsturing Geen coating

Overzicht:

Wigvormige prisma'sook bekend als Risley-prisma's zijn prisma's met een kleine hoek tussen de invoer- en uitvoeroppervlakken.De wigvormige prisma's buigen het licht af naar het dikkere gedeelte door middel van een bundelafwijking van 1° tot 10°.

Voor een kleine hoek α tussen de prisma-oppervlakken is de verkregen bundelafbuighoek ongeveer (n − 1) α, waarbij n de brekingsindex van het prisma is.Voor een typisch glazen prisma, waar de brekingsindex ongeveer 1,5 is, is de afbuighoek ongeveer de helft van de prismahoek.

Het wigvormige prisma is ideaal voor laserstraalbesturingstoepassingen.Ze kunnen afzonderlijk of in combinatie met een ander wigprisma voor bundelsturing worden gebruikt.

Door één wigvormig prisma te draaien, kan het licht worden gestuurd om de cirkel te volgen die wordt gedefinieerd door 2 keer de gespecificeerde afwijkingshoek.

Wanneer beide wiggen worden geroteerd, kan de straal overal binnen de cirkel worden verplaatst die wordt gedefinieerd door 4 keer de opgegeven afwijkingshoek.

Algemene specificaties van wigprisma:

Materiaal	BK7, gesmolten silica van UV-kwaliteit
Ontwerp golflengte	BK7: 633nm, n=1.515@632.8nm UV Gefuseerd Silica: 355nm, n=1.476@355nm
Dimensie Tolerantie	± 0,2 mm
Dikte	3 mm op de dunste rand
Afwijkingshoek	1°-10°
Wighoektolerantie	<3 boogminuten
Vlakheid	λ/4@632,8 nm per 25 mm
Oppervlaktekwaliteit	60/40 krabben en graven
Helder diafragma	>90%
Afschuining	Beschermend <0,5 mm bij 45°
Coating	Geen coating, beschikbaar
