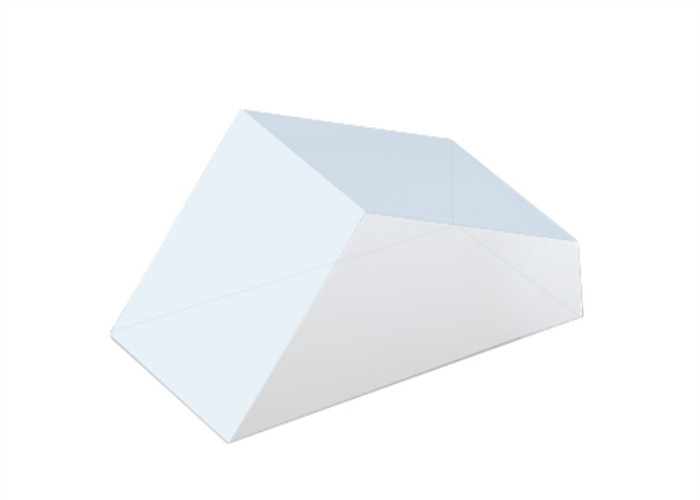

Gealuminiseerde optische prisma's Hoogte 12,7 mm Half Penta-prisma gebruikt in telescopen

  • Aluminized Optical Prisms Height 12.7mm Half Penta Prism Used In Telescopes
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer HPP
Min. bestelaantal Bespreekbaar
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Half Penta Prisma Voorzien zijn van de straal 45° laten afwijken zonder het beeld om te keren of om te keren
geometrische structuur Halve snede van pentaprisma toepassingen projectie- en beeldsysteem
Maat 12,7-18 mm en op maat verkrijgbaar Oppervlak Niet-TIR-oppervlak kan worden gecoat of HR-gecoat
Markeren

Optische prisma's 12

,

7 mm

,

12
Laat een bericht achter
Productomschrijving

Half pentaprisma, semipentaprisma's, gebruikt in telescopen

Overzicht:

Half-Penta prisma'sook bekend als Bauernfeind-prisma's of semi-pentaprisma's worden gebruikt om de zichtlijn 45 ° af te wijken zonder het beeld om te keren of om te keren.Het wordt veel gebruikt in telescopen en heeft ook toepassingen in projectie- en beeldvormingssystemen, in microscoopbuizen en in de geodesie.



Het half-pentaprisma heeft de geometrische structuur van een in tweeën gesneden pentaprisma.De bundel wordt twee keer gereflecteerd in het prisma, eerst met totale interne reflectie en een tweede keer op een gecoat reflecterend oppervlak.Het prisma moet gealuminiseerd en bedekt zijn met Inconel en zwarte verf om het niet-TIR-oppervlak in de praktijk bruikbaar te maken.



Door een half-pentaprisma te combineren met een Schmidt-dakkantprisma van overeenkomstige grootte ontstaat een Pechan-prismapaar.Het Pechan-prismapaar zal het beeld omkeren of terugdraaien zonder de zichtlijn af te wijken.





Algemene specificaties van Half-penta Prisma:

Materiaal BK7 Gealuminiseerde optische prisma's Hoogte 12,7 mm Half Penta-prisma gebruikt in telescopen 0
Dimensie Tolerantie ± 0,2 mm
Hoek Tolerantie <3 boogminuten
Dakhoektolerantie <3 boogseconden
Vlakheid λ/4@632.8nm
Oppervlaktekwaliteit 60/40 krabben en graven
Helder diafragma >90%
Coating Geen coating, beschikbaar







Standaardproducten van Half-penta Prisma:

PN. Materiaal

EEN

(mm)

h

(mm)

AR-coating

 HR-coating
HPP1212 N-BK7 12.7 12.7 Ongecoat Ongecoat
HPP1616 N-BK7 16.5 16.5 Ongecoat Ongecoat
HPP1820 N-BK7 18.0 20 Ongecoat Ongecoat
HPP1212-450-650-MAL N-BK7 12.7 12.7 AR@450-650nm

Beschermd aluminium
HPP1616-450-650-MAL N-BK7 16.5 16.5 AR@450-650nm

Beschermd aluminium
HPP1820-450-650-MAL N-BK7 18.0 20.0 AR@450-650nm

Beschermd aluminium
