SF Glas Optische Polarisator 45° Prisma's Polariserende Beamsplitter Cube

  • SF Glass Optical Polarizer 45° Prisms Polarizing Beamsplitter Cube
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer PBS
Min. bestelaantal 1 st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam Polariserende Beamsplitter Cube Materiaal BK7 of SF glas
Constructure Twee haakse prims aan elkaar gecementeerd Hypo-oppervlak Polarisatiegevoelige coating
In- en uitvoeroppervlak AR-gecoat Uitstervenverhouding Tp/Ts>1000:1
Markeren

SF Glas Optische Polarisator

,

Optische Polarisator 45° Prisma's

,

45° Prisma's Polariserende Beamsplitter Cube
Laat een bericht achter
Productomschrijving

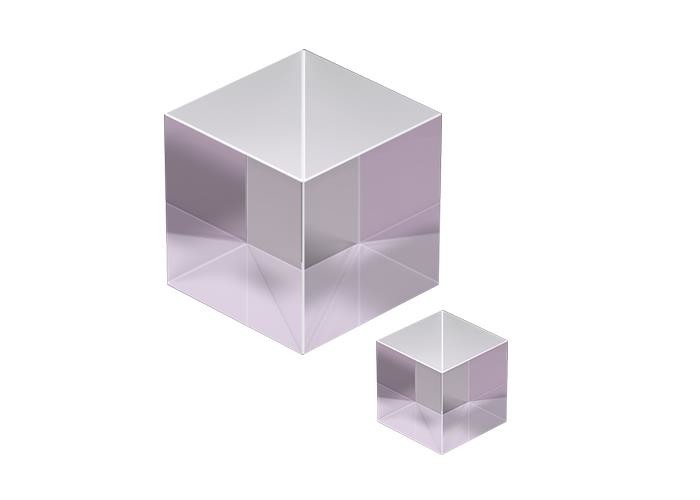

Polariserende Beamsplitter Cube, BK7 en SF-glas, Boradband High Extinction Ratio

Overzicht:

Polariserende bundelsplitserKubussenzijn gevormd uit twee rechte hoek, 45 ° prisma's permanent aan elkaar gecementeerd.



De hypotenusa is gecoat met een volledig diëlektrische, polarisatiegevoelige coating die is ontworpen om een ​​invallende, ongepolariseerde, monochromatische straal te scheiden in zijn S- en P-polarisatiecomponenten. Alle ingangs- en uitgangsoppervlakken zijn gecoat met een zeer efficiënte, smalbandige antireflectiecoating.



De extinctieverhouding (Tp/Ts) overschrijdt 1000:1 in de uitgezonden bundel.De twee orthogonaal gepolariseerde bundels komen onder een hoek van 90° ten opzichte van elkaar uit de kubus.







Algemene specificatie van Polariserende Beamsplitter Cube:

Materiaal N-BK7, SF-glas
Dimensie Tolerantie ± 0,2 mm
Oppervlaktekwaliteit 60/40 krabben en graven
Helder diafragma >90%

Verzonden golffrontvervorming

 <λ/4@632.8nm per 10mm
Straal afwijking <3 boogminuten
Uitstervingspercentage

Tp/Ts>1000:1 (smalband)

Tp/Ts>100:1/>1000:1 (breedband)
Hoofdtransmissie

Smal: Tp>95%, Ts<1%
Breed: Tp>90%, Ts<1%
Hoofdreflectie

Smal: Rs>99% en Rp<5%
Breed: Rs>99% en Rp<10%
Coating Polarisatie beamsplitter coating op schuine zijde
AR-coating op alle invoer- en uitvoervlakken
Schade drempel >500mJ/cm²2, 20ns, 20Hz, @1064nm



SF Glas Optische Polarisator 45° Prisma's Polariserende Beamsplitter Cube 0





Standaardproducten vanPolariserende Beamsplitter Cube:

Onderdeel nummer Materiaal

Dimensie

(mm)

Dikte

(mm)

 Tp/Ts

Golflengte

(nm)
PBS1010-397 N-BK7 10x10 10 1000:1 397
PBS1212-397 N-BK7 12.7x12.7 12.7 1000:1 397
PBS2020-397 N-BK7 20x20 20 1000:1 397
PBS2525-397 N-BK7 25.4x25.4 25.4 1000:1 397
PBS1010-400-700

N-SF1

 10x10 10 1000:1 400-700
PBS1212-400-700

N-SF1

 12.7x12.7 12.7 1000:1 400-700
PBS2020-400-700

N-SF1

 20x20 20 1000:1 400-700
PBS2525-400-700

N-SF1

 25.4x25.4 25.4 1000:1 400-700
PBS1010-532 N-BK7 10x10 10 1000:1 532
PBS1212-532 N-BK7 12.7x12.7 12.7 1000:1 532
PBS2020-532 N-BK7 20x20 20 1000:1 532
PBS2525-532 N-BK7 25.4x25.4 25.4 1000:1 532
PBS1010-600-1000 N-SF1 10x10 10 1000:1 600-1000
PBS1212-600-1000 N-SF1 12.7x12.7 12.7 1000:1 600-1000
PBS2020-600-1000 N-SF1 20x20 20 1000:1 600-1000
PBS2525-600-1000 N-SF1 25.4x25.4 25.4 1000:1 600-1000
PBS1010-780 N-BK7 10x10 10 1000:1 780
PBS1212-780 N-BK7 12.7x12.7 12.7 1000:1 780
PBS2020-780 N-BK7 20x20 20 1000:1 780
PBS2525-780 N-BK7 25.4x25.4 25.4 1000:1 780
PBS1010-894 N-BK7 10x10 10 1000:1 894
PBS1212-894 N-BK7 12.7x12.7 12.7 1000:1 894
PBS2020-894 N-BK7 20x20 20 1000:1 894
PBS2525-894 N-BK7 25.4x25.4 25.4 1000:1 894
PBS1010-900-1300 N-SF1 10x10 10 1000:1 900-1300
PBS1212-900-1300 N-SF1 12.7x12.7 12.7 1000:1 900-1300
PBS2020-900-1300 N-SF1 20x20 20 1000:1 900-1300
PBS2525-900-1300 N-SF1 25.4x25.4 25.4 1000:1 900-1300
PBS1010-1064 N-BK7 10x10 10 1000:1 1064
PBS1212-1064 N-BK7 12.7x12.7 12.7 1000:1 1064
PBS2020-1064 N-BK7 20x20 20 1000:1 1064
PBS2525-1064 N-BK7 25.4x25.4 25.4 1000:1 1064
PBS1010-1200-1600 N-SF1 10x10 10 1000:1 1200-1600
PBS1212-1200-1600 N-SF1 12.7x12.7 12.7 1000:1 1200-1600
PBS2020-1200-1600 N-SF1 20x20 20 1000:1 1200-1600
PBS2525-1200-1600 N-SF1 25.4x25.4 25.4 1000:1 1200-1600







Coating Grafieken van Polariserende Beamsplitter Cube:





397nm polariserende bundelsplitterkubus

SF Glas Optische Polarisator 45° Prisma's Polariserende Beamsplitter Cube 1



400-700 nm polariserende bundelsplitterkubus

SF Glas Optische Polarisator 45° Prisma's Polariserende Beamsplitter Cube 2



532nm polariserende bundelsplitterkubus

SF Glas Optische Polarisator 45° Prisma's Polariserende Beamsplitter Cube 3



600-1000 nm polariserende bundelsplitterkubus

SF Glas Optische Polarisator 45° Prisma's Polariserende Beamsplitter Cube 4



780nmPolariserende Beamsplitter Cube

SF Glas Optische Polarisator 45° Prisma's Polariserende Beamsplitter Cube 5



894nmPolariserende Beamsplitter Cube

SF Glas Optische Polarisator 45° Prisma's Polariserende Beamsplitter Cube 6



900-1300nmPolariserende Beamsplitter Cube

SF Glas Optische Polarisator 45° Prisma's Polariserende Beamsplitter Cube 7



1064nmPolariserende Beamsplitter Cube

SF Glas Optische Polarisator 45° Prisma's Polariserende Beamsplitter Cube 8



1200-1600nmPolariserende Beamsplitter Cube

SF Glas Optische Polarisator 45° Prisma's Polariserende Beamsplitter Cube 9









Mount-opties vanPolariserende Cube Beamsplitter:

Star Optic biedt ook een verscheidenheid aan montageoplossingen voor onze Polarizing Beamsplitter Cubes.Raadpleeg Optomechanische montages voor informatie over montageopties en compatibiliteit.Als u niet zeker weet welke u moet kiezen, neem dan contact met ons op, wij zullen met u samenwerken om de beste oplossing voor uw behoeften te vinden.




Markeringen:

Polariserende bundelsplitser

bundelsplitterkubus

polariserende plaatbundelsplitter
