56 graden optische polarisator 20ns polarisatieplaat Beamsplitter Brewster-hoek

  • 56 Deg Optical Polarizer 20ns Polarizing Plate Beamsplitter Brewster Angle
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer PPB
Min. bestelaantal 1 st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam 56 graden plaat polariserende bundelsplitser Voorzien zijn van Brewster-invalshoek
toepassingen intracavity Q-switch hold-off polarisatoren of extracavity verzwakkers voor Nd:YAG lasers. Oppervlak Eenzijdig polariserende bundelsplitsende coating
Uitstervenverhouding Tp/Ts>100:1 Materiaal UVFS voor toepassingen met hoog vermogen
Markeren

56 graden optische polarisator

,

polariserende plaat bundelsplitser 56 graden

,

20ns polariserende plaat bundelsplitser
Laat een bericht achter
Productomschrijving

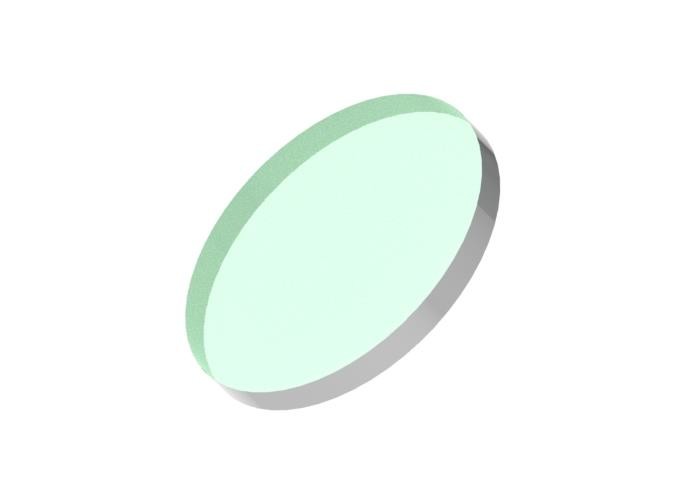

56 graden plaat polariserende bundelsplitser, Brewster invalshoek

Overzicht:

Deze56 graden PolariserendBordStraalsplitserszend p-polarisatie uit en reflecteer s-polarisatie als de monochromatische straal die binnenkomt onder de hoek van Brewster (56 ° AOI).



Ze zijn ontworpen voor gebruik in de meest veeleisende lasers.Vanwege de hoge laserbeschadigingsdrempel worden ze gebruikt als alternatief voor Glan-laserpolariserende prisma's of kubuspolariserende bundelsplitters.Typische toepassingen zijn intracavity Q-switch hold-off polarisatoren of extracavity verzwakkers voor Nd:YAG lasers.Onze 56 Deg plalte polariserende beamsplitter kan worden gebruikt bij een > 40° invalshoek, maar polarisatie is het meest efficiënt en verschijnt in een breed golflengtebereik bij 56° AOI (Brewster-hoek).







Algemene specificaties van 56 graden polarisatieBordStraalsplitser:

Materiaal N-BK7, UV Gefuseerd Silica 56 graden optische polarisator 20ns polarisatieplaat Beamsplitter Brewster-hoek 0
Dimensie Tolerantie +0/-0,2 mm
Oppervlaktekwaliteit 60/40 krabben en graven
Helder diafragma >90%
Vlakheid <λ/8@632.8nm per 25mm
parallelliteit <3 boogminuten
Uitstervingspercentage

Tp/Ts>100:1
doorlaatbaarheid Tp>95%, Ts<0,5%
Reflectie Rs>99,5%, Rp<5%
Coating

Polarisatie beamsplitter coating op één zijde (AOI 56 graden, moet worden afgestemd op geoptimaliseerde AOI in gebruik)

Tweede oppervlak ongecoat.
Schade drempel >5J/cm2, 20ns, 20Hz, @1064nm









Standaardproducten van 56 graden polariserendBordStraalsplitser:

Onderdeel nummer Materiaal

Diameter

(mm)

Dikte

(mm)

 Tp/Ts

Golflengte

(nm)

AOI

(°)
PPB1203-266-56 UVFS 12.7 3.0 100:1 266 56
PPB2503-266-56 UVFS 25.4 3.0 100:1 266 56
PPB3003-266-56 UVFS 30.0 3.0 100:1 266 56
PPB5003-266-56 UVFS 50.8 3.0 100:1 266 56
PPB1203-355-56 UVFS 12.7 3.0 100:1 355 56
PPB2503-355-56 UVFS 25.4 3.0 100:1 355 56
PPB3003-355-56 UVFS 30.0 3.0 100:1 355 56
PPB5003-355-56 UVFS 50.8 3.0 100:1 355 56
PPB1203-532-56 N-BK7 12.7 3.0 100:1 532 56
PPB2503-532-56 N-BK7 25.4 3.0 100:1 532 56
PPB3003-532-56 N-BK7 30.0 3.0 100:1 532 56
PPB5003-532-56 N-BK7 50.8 3.0 100:1 532 56
PPB1203-1064-56 N-BK7 12.7 3.0 100:1 1064 56
PPB2503-1064-56 N-BK7 25.4 3.0 100:1 1064 56
PPB3003-1064-56 N-BK7 30.0 3.0 100:1 1064 56
PPB5003-1064-56 N-BK7 50.8 3.0 100:1 1064 56









Coating grafiekenvan 56 graden polariserendBordStraalsplitser:



266nm polarisatieplaat Beamsplitter 56°AOI

56 graden optische polarisator 20ns polarisatieplaat Beamsplitter Brewster-hoek 1



355nm polariserende plaat Beamsplitter 56°AOI

56 graden optische polarisator 20ns polarisatieplaat Beamsplitter Brewster-hoek 2



532nm polarisatieplaat Beamsplitter 56°AOI

56 graden optische polarisator 20ns polarisatieplaat Beamsplitter Brewster-hoek 3



1064nm polariserende plaat Beamsplitter 56°AOI

56 graden optische polarisator 20ns polarisatieplaat Beamsplitter Brewster-hoek 4
