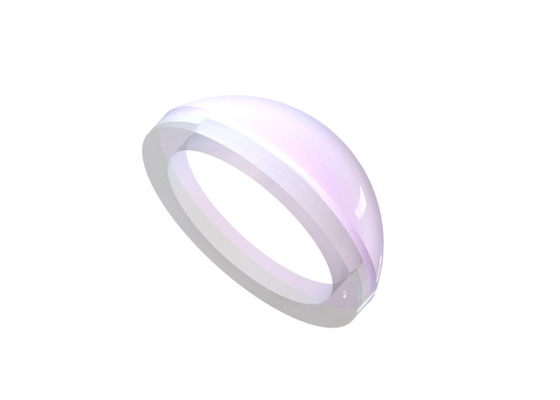

Si Materiaal Positieve Meniscus Lens 632.8nm Lage Sferische Aberratie Lens

  • Si Material Positive Meniscus Lens 632.8nm Low Spherical Aberration Lens
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer Mannen
Min. bestelaantal 5st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam UVFS positieve meniscuslens Materiaal UV Gefuseerd Silica
Gebruik sferische aberratie minimaliseren UITERLIJK Het ene hol oppervlak, het andere bol
Diameter 25,4 mm, 50,8 mm Brandpuntsafstand 100 mm tot 1000 mm en op maat
Markeren

Positieve Meniscus Lens 632.8nm

,

632.8nm Sferische Aberratie Lens

,

Si Positieve Meniscus Lens
Laat een bericht achter
Productomschrijving

Positieve meniscuslens, UV Fused Silica, lens met lage sferische aberratie

Overzicht:

Positieve meniscuslenzen (convex-concaaf) zijn ontworpen om sferische aberratie te minimaliseren.Bij gebruik in combinatie met een andere lens zal een positieve meniscuslens de brandpuntsafstand verkorten en de numerieke apertuur (NA) van het systeem vergroten zonder significante sferische aberratie te introduceren.Wanneer gebruikt om een ​​gecollimeerde bundel te focussen, moet de bolle kant van de lens naar de bron gericht zijn om sferische aberratie te minimaliseren.Star Optic biedt positieve meniscuslenzen in verschillende substraten en opties voor antireflectiecoating.







Algemene specificaties van UV Fused Silica Positieve meniscuslens:

Materiaal N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Saffier Si Materiaal Positieve Meniscus Lens 632.8nm Lage Sferische Aberratie Lens 0
Ontwerp golflengte 546.1nm
Vlakheid van het oppervlak N<3(0.5)@632.8nm
Oppervlaktekwaliteit 60/40 kras-Dig
Diameter Tolerantie +0/-0,2 mm
Dikte Tolerantie ± 0,2 mm
centreren <3 boogminuten
Brandpuntsafstand tolerantie ±2%
Helder diafragma >90%
Afschuining Beschermend <0,5 mm x 45 °







Standaardproducten vanUV Gefuseerd SilicaPositieve meniscuslens:

Onderdeelnr. Materiaal D
(mm)		 f
(mm)		 R1
(mm)		 R2
(mm)		 Tc
(mm)		 Te
(mm)		 Facebook
(mm)
PMEND25F100-FS UVFS 25.4 100 31 91.2 4 2.2 95,9
PMEND25F150-FS UVFS 25.4 150 47.6 149,8 3.2 2 146,8
PMEND25F200-FS UVFS 25.4 200 64.2 209,8 2.9 2 197.2
PMEND25F300-FS UVFS 25.4 300 97,6 330,6 2.6 2 297,5
PMEND25F500-FS UVFS 25.4 500 166,8 603.4 2.4 2 497,8
PMEND25F1000-FS UVFS 25.4 1000 348 1425.7 2.2 2 998
PMEND50F100-FS UVFS 50.8 100 30.6 80.9 10.7 1.2 89
PMEND50F150-FS UVFS 50.8 150 46,5 135.3 7.8 2.7 142
PMEND50F200-FS UVFS 50.8 200 63 193,4 6.6 2.9 193,4
PMEND50F300-FS UVFS 50.8 300 97,6 327,6 5.4 3 294,8
PMEND50F500-FS UVFS 50.8 500 165,4 582.2 5 3.6 495,2
PMEND50F1000-FS UVFS 50.8 1000 356,7 1580.2 5 4.3 995,6







Coatingopties OfUV Gefuseerd SilicaPositieve meniscuslens:

Star Optic's boven standaard positieve meniscus lenzen zijn ongecoat.Om de hoeveelheid licht die door elk oppervlak van de lens wordt gereflecteerd te verminderen, zijn er ook antireflectiecoatings beschikbaar, waaronder zangerlaag MgF2, meerlaagse AR-coating, breedband meerlaagse AR-coating en AR-coating met dubbele golflengte.



Enkellaagse MgF2-coating Meerlaagse antireflectiecoating
Si Materiaal Positieve Meniscus Lens 632.8nm Lage Sferische Aberratie Lens 1 Si Materiaal Positieve Meniscus Lens 632.8nm Lage Sferische Aberratie Lens 2



Boradband antireflectiecoating



Anti-reflecterende coating met dubbele golflengte
Si Materiaal Positieve Meniscus Lens 632.8nm Lage Sferische Aberratie Lens 3 Si Materiaal Positieve Meniscus Lens 632.8nm Lage Sferische Aberratie Lens 4






Montageopties voor positieve meniscuslens:

Star Optic's boven standaard positieve meniscus lenzen zijn niet gemonteerd.We kunnen echter een vaste montage en een verstelbare montage voor onze lenzen leveren.



Vaste lensbevestiging



Si Materiaal Positieve Meniscus Lens 632.8nm Lage Sferische Aberratie Lens 5



Si Materiaal Positieve Meniscus Lens 632.8nm Lage Sferische Aberratie Lens 6

Verstelbare lensvatting



Si Materiaal Positieve Meniscus Lens 632.8nm Lage Sferische Aberratie Lens 7



Si Materiaal Positieve Meniscus Lens 632.8nm Lage Sferische Aberratie Lens 8







Pas je eigen lens aan:

U heeft uw volledige ontwerpvrijheid en we kunnen met complexe ontwerpen werken om u precies te geven wat u nodig heeft, inclusief optisch ontwerp, mechanisch ontwerp en optisch coatingontwerp.



Zemax ontwerp

Si Materiaal Positieve Meniscus Lens 632.8nm Lage Sferische Aberratie Lens 9

Zemax ontwerp

Si Materiaal Positieve Meniscus Lens 632.8nm Lage Sferische Aberratie Lens 10



Solidworks-ontwerp

Si Materiaal Positieve Meniscus Lens 632.8nm Lage Sferische Aberratie Lens 11



Ontwerp met dunne filmcoating

Si Materiaal Positieve Meniscus Lens 632.8nm Lage Sferische Aberratie Lens 12
